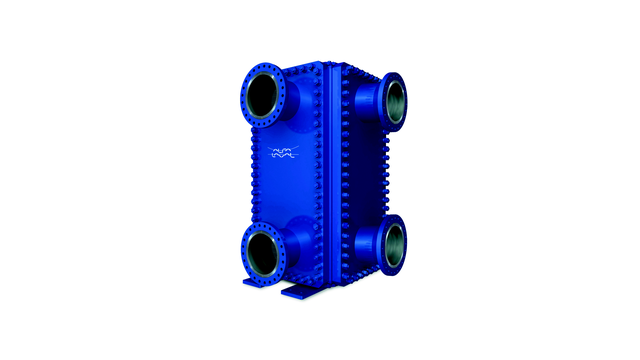

Svařované deskové výměníky tepla Compabloc

Svařované deskové výměníky Compabloc jsou pravděpodobně nejkompaktnější a nejúčinnější výměníky tepla určené pro práci v náročných podmínkách. Jsou konstruovány pro vysoké tepelné výkony a kompaktní instalaci. Řada Alfa Laval Compabloc zajišťuje kompaktní a efektivní přenos tepla pro širokou škálu úkolů v čistých a špinavých procesech. Díky neomezené a snadné čistitelnosti obou okruhů se jedná o nejvhodnější svařovaný výměník tepla z hlediska údržby na trhu.

  • Související výrobky
  • Související odvětví
  • Související servis

Konstrukce výměníků Compabloc je průlomová v několika ohledech a kombinuje celou řadu technologických předností v jediné kompaktní jednotce. Výměník má celosvařovaný soubor desek, bez jakýchkoliv těsnění, a to mu umožňuje pracovat se širokou škálou agresivních médií i při vysokých teplotách a tlacích. Přestože je výměník svařovaný umožňuje přístup k teplosměnné ploše na obou stranách.

Zvlněný profil desek vytváří vysokou turbulenci, která přináší koeficient přenosu tepla třikrát až pětkrát vyšší než u trubkových výměníků a riziko zanášení je minimální. Compabloc lze rovněž vyrobit s deskami vůči korozi odolných materiálů (titan apod.).

Výměníky Compabloc jsou konstruovány tak, aby vyhověly potřebám zákazníkova procesu a nikoliv, aby se proces musel přizpůsobit výměníku. Jedním průchodem s křížovým prouděním Compabloc dokonale vyhovuje pro procesy s nízkým počtem převodových jednotek (NTU). Ve vícechodém zapojení s úplným protiproudem lze snadno dosáhnout křížení teplot. Seříditelné a odnímatelné přepážky umožňují snadno měnit tlakovou ztrátu a vyhovět jakýmkoliv požadavkům na tepelný výkon.

Díky tomu je Compabloc ideální na rekuperaci tepla v korosivních provozních podmínkách a pro použití s agresivními médii všech druhů i teplot. Naprostá kompaktnost tohoto svařovaného výměníku přináší možnost jej instalovat v celé řadě aplikací.

Charakteristické vlastnosti

    • Jádro výměníku – svařované zvlněné desky z nerezové oceli (nebo jiných vhodných materiálů) upevněné v ocelové kostře;
    • Malá půdorysná plocha. 1 m² zastavěné plochy odpovídá až 320 m² teplosměnné plochy;
    • Nemá těsnění mezi deskami;
    • Přístup z obou dvou stran, pro oba okruhy;
    • Minimální teplotní rozdíl mezi primárním a sekundárním médiem;
    • Křížení teplot mezi primárním a sekundárním médiem;
    • Teploty až do 315° C;
    • Tlak až do 32 bar;
    • Nastavitelné a vyjímatelné přepážky umožňující jednoduché přizpůsobení tlakovým ztrátám na každém okruhu.
