Unique SSV

Jednosedlové ventily Alfa Laval Unique (SSV) jsou robustní, spolehlivé a univerzální pneumatické jednosedlové ventily určené pro nepřetržitou výrobu v široké škále provozů vyžadujících splnění těch nejnáročnějších hygienických požadavků. Ventilová tělesa, kuželky a pohony těchto pneumatických regulačních ventilů lze nakonfigurovat tak, aby splňovaly prakticky všechny požadavky, takže jde o nákladově efektivní řešení splňující vysoké standardy hygieny a aseptické kompatibility.

Unique single seat valve SSV

Navrženy pro snadnou údržbu, nízké celkové náklady na vlastnictví

  • Pouhých několik pohyblivých součástí snižuje servisní požadavky a náklady na skladové zásoby
  • Vynikající čistitelnost – hladký vnitřní povrch tělesa ventilu (povrchová úprava s hodnotou Ra ≤ 0,8 μm) eliminuje vznik štěrbin
  • Prodloužená životnost těsnění díky definované kompresi těsnění
  • Detekce úniku přes statické těsnění zvyšuje bezpečnost produktu
  • Těsnění s dvojitým břitem poskytuje ochranu před bakteriální kontaminací

Vyzkoušená a otestovaná bezpečnost ventilu: Produktová řada Unique SSV je postavena na osvědčené modulární platformě, která se používá u více než milionu ventilů, které jsou na celém světě v provozu. Těleso ventilu představuje výlisek z jediného kusu z nerezové oceli, je tedy mimořádně pevné a odolné, čímž je zajištěna bezpečnost výroby. Vyšší výkon pohonu umožňuje bezpečnější a efektivnější provoz.



Výjimečná hygiena ventilu

Produktová řada Unique SSV je zkonstruována tak, aby zajišťovala vynikající hygienu a čistitelnost. Díky povrchové úpravě s hodnotou Ra ≤ 0,8 μm eliminuje hladké těleso ventilu bez svarů vznik štěrbin, na kterých se mohou zachycovat bakterie. Konstrukce kuželky podporuje lepší čistitelnost (CIP) a dvou-břitové těsnění minimalizuje nebezpečí křížové kontaminace.

Tyto jednosedlové ventily splňují většinu hygienických norem požadovaných v mlékárenském, potravinářském, nápojovém a kosmetickém průmyslu. Řada Unique SSV je certifikována dle EHEDG s oprávněním používat symbol 3-A. Tento sortiment navíc umožňuje plnou sledovatelnost v souladu s Nařízením Evropského parlamentu a Rady (ES) č. 1935/2004 o materiálech a předmětech určených pro styk s potravinami

Další informace naleznete v části Dokumentace.

Unique Single Seat Valves (SSVs)

Delší životnost ventilu

V zájmu zajištění vysoké kvality utěsnění nabízí tato řada jednosedlových ventilů definovanou kompresi O-kroužků při kontaktu kov na kov mezi kuželkou a sedlem. Tím se výrazně snižuje opotřebení a prodlužuje servisní interval ventilu. Standardně se ventil Unique SSV dodává s pohonem, na který se poskytuje pětiletá záruka.

Nízké celkové náklady spojené s vlastnictvím

Díky své jednoduché a spolehlivé konstrukci nabízí řada Unique SSV dlouhou životnost, nižší ztráty produktu, vyšší bezpečnost produktu a delší provozuschopnost. Použití jen několika pohyblivých součástí snižuje požadavky na servis a náklady na zásoby náhradních dílů. K nízkým celkovým nákladům na vlastnictví u ventilů Unique SSV dále přispívají efektivnější postupy čištění (CIP) s kratšími čisticími cykly a následným snížením množství použitých čistících prostředků, vody a ostatních médií.

.

Jak to funguje

Princip činnosti

Alfa Laval Unique SSV je sedlový ventil, který se ovládá na dálku pomocí stlačeného vzduchu. Ventil může být nakonfigurován jako uzavírací nebo přepouštěcí ventil NO, NC nebo dvou-krokový pro plynulejší provoz tak, aby odolával účinkům tlakových maxim a/nebo bránil přeplnění nádrže.

Řada jednosedlových ventilů má spoustu volitelných prvků:

  • Plně servisovatelný pohon
  • Pohon pro vysoké tlaky
  • Těsnění ve styku s produktem HNBR nebo FPM

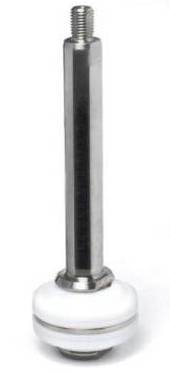

  • Těsnění sedla TR2 z PTFE pro speciální aplikace
  • Zařízení pro snímání a řízení ventilů, např. ThinkTop a IndiTop
  • Fitinky dle požadované normy
  • Vnější povrchová úprava 3-A
TR2 plug

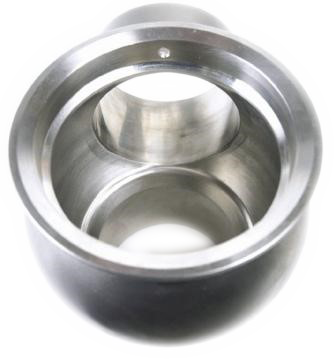

Unique house 300 for valve
.

Součást širokého sortimentu ventilů

Alfa Laval nabízí ucelenou řadu ventilů pro hygienické aplikace v nejrůznějších odvětvích, jako je např. mlékárenství, potravinářství, výroba nápojů a čistících prostředků, kosmetický, biotechnologický a farmaceutický průmysl:
