Indication units

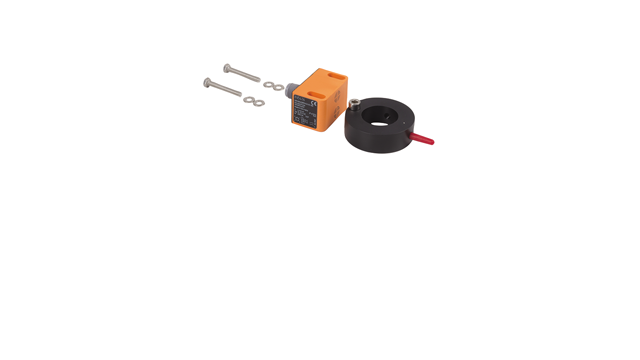

Indikační jednotka Alfa Laval – je elektrická zpětnovazební jednotka, která nabízí cenově efektivní provoz a standardní funkce pro automatickou indikaci na induktivní straně motýlkových ventilů Alfa Laval. Tato indikační jednotka pro ventily je jednoduchá a snadno použitelná, poskytuje informace o provozním stavu ventilu nepřetržitě 24/7 a zároveň zvyšuje produktivitu.
Základní informace o poloze ventilů používaných v hygienických aplikacích
- Odolné a úsporné
- Přesný provoz
- Dlouhá životnost
- Snadná obsluha
Tato indikační jednotka pro ventily je kompatibilní s jakýmkoli programovatelným logickým automatem (PLC) s rozhraním PNP/NPN. Elektrická indikační jednotka je vybavena indukčními senzory a je určena pro použití s motýlkovými ventily Alfa Laval v hygienických aplikacích v mlékárenském, potravinářském, nápojovém, biotechnologickém, farmaceutickém a mnoha dalších průmyslových odvětvích.
Jak indikační jednotky fungují?
Indukční snímač přiblížení
Tento bezkontaktní snímač přiblížení se běžně používá jako indikační jednotka pro ventily a skládá se z oscilátoru, který vytváří vysokofrekvenční elektromagnetická pole vyzařující ze snímací plochy. Kdykoli se ke snímači přiblíží vodivý kov (tlumicí cíl), dojde ke snížení elektromagnetického pole, což změní napětí oscilátoru. Spouštěcí obvod převede tento analogový signál na digitální signál (zapnuto/vypnuto) a zesílí výstup na 24 V DC. Indukční snímače přiblížení se široce používají pro indikaci polohy ventilů a jsou vhodné pro integraci s indikačními jednotkami ventilů v různých průmyslových aplikacích, včetně indikace polohy motýlkových ventilů.
Hallův snímač přiblížení
Tento bezkontaktní snímač přiblížení obsahuje Hallův tranzistor, který převádí Hallův jev na digitální signál (zapnuto/vypnuto) a zesiluje výstup na 24 V DC. Snímač indikuje polohu ventilu pomocí magnetického pole (severní pól) k měření vzdálenosti od relativní polohy indikačního kolíku na dříku ventilu. Hallovy snímače přiblížení se často používají jako snímače polohy ventilů, zejména pro indikaci polohy motýlkových ventilů, a poskytují spolehlivou indikaci v automatizovaných systémech.
NAMUR snímač
NAMUR je nejčastěji spojován s dvouvodičovými DC snímači přiblížení, které se často používají pro indikaci polohy ventilů v prostředí s nebezpečím výbuchu. Tyto snímače musí být zapojeny k izolačním bariérám nebo do zařízení s jiskrovou bezpečností. Provoz NAMUR snímače je podobný jako u proměnného rezistoru. Jakmile se kovový cíl přiblíží k čelu NAMUR snímače, dojde ke změně impedance snímače a tím ke snížení jeho odběru proudu. To spustí zesilovač galvanického oddělovače, který aktivuje spínač oddělovače a tím poskytne digitální výstupní signál (zapnuto/vypnuto) do systému PLC. NAMUR snímače jsou vhodné pro použití jako snímače polohy ventilů, včetně indikace polohy motýlkových ventilů.
Bezpečné, spolehlivé a ekonomické indukční snímače polohy ventilů
Indikační jednotky Alfa Laval jsou cenově efektivní digitální zařízení s až dvěma zpětnými signály, která se montují přímo na třmen ventilu a poskytují spolehlivou indikaci a zpětnou vazbu o otevřené či zavřené poloze ventilu. Tyto indikátory polohy ventilu (boční indikátor a držáky) lze použít na jakýkoli ventil Alfa Laval, ale představují obzvláště konkurenceschopné řešení pro jednosedlové ventily Alfa Laval SSV, Mixproof ventily a klapky. Tyto jednotky slouží jako nezbytné snímače polohy ventilů v automatizovaných procesních systémech.
Samostatné konzolky a indukční snímače polohy ventilů
Alfa Laval nabízí rozsáhlé portfolio držáků a indukčních snímačů polohy ventilů pro použití s jakýmkoli ventilem Alfa Laval, který vyžaduje speciální podporu nebo alternativní rozhraní snímání. Tyto snímače jsou ideální pro přesnou indikaci polohy ventilu a lze je použít jak pro indikaci polohy motýlkových ventilů, tak i dalších typů ventilů.
Varianty
K dispozici jsou snímače s pevným kabelem i bez něj a boční indikátory s 5pinovými konektory M12 včetně protikusu pro připojení ke zdroji AC/DC. Tyto možnosti zajišťují flexibilní integraci snímačů polohy ventilů a spolehlivou indikaci ventilů v různých procesních prostředích.
