IndiTop

Jednoduchá a snadno ovladatelná jednotka IndiTop poskytuje přesné a spolehlivé informace o stavu nejběžnějších sanitárních ventilů používaných v mlékárenském, potravinářském, nápojovém a biofarmaceutickém průmyslu.

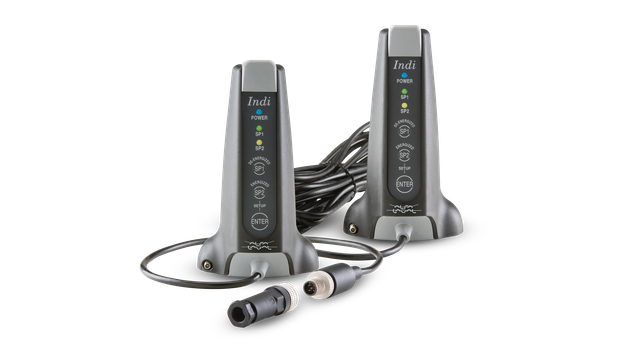

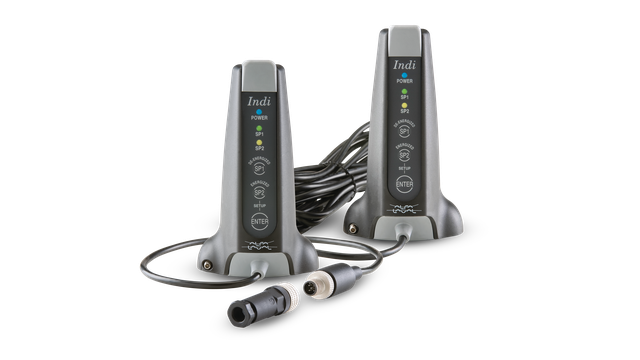

inditop front 640x360

Přesná indikace ventilu

Pro přehledné sledování v reálném čase poskytuje IndiTop přesnou vizuální indikaci polohy a stavu ventilu a stavu napájení pomocí diod emitujících světlo. Univerzální tvar je přirozenou volbou pro indikaci jakéhokoli sanitárního ventilu Alfa Laval ovládaného vzduchem.

Díky své zjednodušené konstrukci s nízkou údržbou je přístroj IndiTop ideální k použití u nových i stávajících zařízení. IndiTop nepoužívá žádné solenoidové ventily, ale využívá základní indikační signály. Kompatibilita se všemi hlavními PLC systémy s digitálním rozhraním PNP/NPN.

Ilustrace sestavy ventilů: Kombinace použití automatických řídicích hlav ThinkTop a ukazatelů polohy ventilů IndiTop poskytuje inteligentní řešení pro efektivní řízení vašeho zařízení.

Účinný ukazatel ventilů

Spolehlivá indikace ventilu založená na osvědčené konstrukci ThinkTop přispívá k bezpečnosti procesu:

  • Bezdotykový a bezobslužný snímací systém. Zjišťuje stav a pozici dříku ventilu s přesností až ± 1 mm. Parametry nastavení se ukládají, avšak lze je snadno přeprogramovat pro větší flexibilitu a jednoduchost provozu.
  • Přednastavené pásmo tolerance. Není zapotřebí žádného ručního nastavení senzorů zpětné vazby. Pásma tolerance ventilu s předkonfigurovaným výchozím nastavením ±5 mm zajišťují provozní spolehlivost všech sanitárních ventilů Alfa Laval.
  • Dva zpětnovazební signály PNP/NPN nabízejí základní funkce pro indikaci pozice hlavního ventilu pod napětím a bez napětí. Rozhraní PNP/NPN se vybírá připojením jednoho určeného vodiče k terminálu plus nebo minus.

Robustní a odolný

Hygienický design jednotky IndiTop odolává účinkům fyzického nárazu, znečištění, mrazu, UV záření a teplotám až do 85° C a současně podporuje nepřetržitou výrobu.

Kompletně vodotěsná a splňující stupeň krytí IP66/ IP67, IndiTop zabraňuje kondenzaci vody a pronikání prachu, vody a dalších částic do jednotky. Jednotka tak může být opláchnuta hadicí s vodou nebo čistící kapalinou, aniž by došlo k ohrožení důležitých nastavení. To přispívá k maximální hygieně a účinně odstraňuje problémy související s korozí a vnější kontaminací.

Výhody produktu

  • Nízká údržba zařízení
  • Robustní a odolný design
  • Cenově efektivní kontrola
IndiTop with stick


Jak to funguje

Konstrukce

Jednotku IndiTop tvoří kryt indikace ventilů, osvědčený bezdotykový a bezobslužný senzorový systém se světelnými diodami (LED) a senzorová deska řízení ventilů pro připojení k systému PLC (programovací logické řízení).

Princip činnosti

Senzorový systém vypočítává úhel mezi axiálním magnetickým polem vytvořeným indikátorem umístěným na dříku ventilu. Tímto způsobem lze pomocí mikročipových senzorů v každém okamžiku provést indikaci polohy ventilu s přesností ± 1 mm.

Jednotka IndiTop přenáší stav na jakýkoli PLC systém pomocí jednoho ze dvou digitálních zpětnovazebních signálů DC/AC nebo PNP/NPN. LED diody zobrazují po celou dobu aktuální stav hlavního ventilu a stav zapnutí/vypnutí napájení.

Možnosti

Pro připojení jsou k dispozici tři verze s délkami kabelů: 5 m, 10 m nebo 0,5 m se zástrčkou M12, 5 piny z nerezové oceli včetně zástrčky.

Snadná instalace

Instalace je přímá; nejsou vyžadovány žádné speciální znalosti, adaptéry nebo nástroje. IndiTop je vhodný pro všechny sanitární pohony Alfa Laval vybavené houbami. Jednoduše stiskněte spouštěcí tlačítka, abyste zahájili ruční nastavení, nebo lze usnadnit nastavení pomocí dálkového ovládání v kombinaci se systémem PLC. Demontáž není nutná.
