Alfa Laval - Unique SSV ruční

Unique SSV ruční

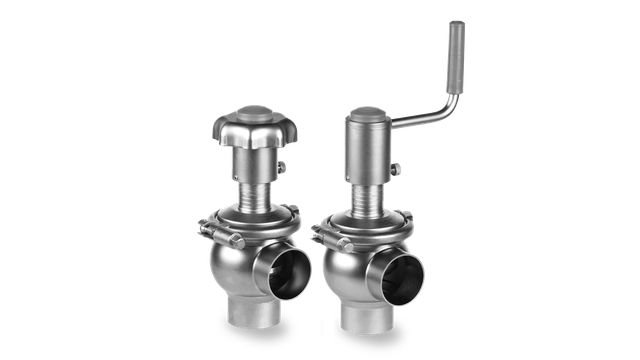

Ručně ovládané ventily Unique SSV pro uzavírání, jako vypouštěcí ventily nádrží a pro jednoduché regulační nebo dávkovací účely, které vyžadují malé, poměrně jednoduché ventily s mnoha různými volitelnými možnostmi a vlastnostmi, včetně uzamykatelných pák.

unique ssv manually operated valve right side 640x360

Univerzální a spolehlivý jednosedlový ventil

Jednosedlové ventily Alfa Laval (SSV) jsou robustní a bezpečné pneumatické sedlové ventily, které jsou vysoce spolehlivé a všestranné.

Modulární konstrukce nabízí nákladově efektivní a téměř nekonečné možnosti pro sedlové ventily určené ke speciálním účelům, které splňují vysoké standardy hygieny a aseptické kompatibility. Ventilová tělesa, kuželky a pohony Unique SSV lze nakonfigurovat tak, aby splňovaly prakticky všechny požadavky.

Náš průvodce výběrem ukazuje řadu kombinací funkcí a typů, které jsou u sortimentu ventilů Unique SSV k dispozici.

V USA a Kanadě odpovídá jednosedlovému ventilu Unique model Unique 7000.

Špičková bezpečnost procesů s ventily

Řada Unique SSV je postavena na osvědčené modulární platformě, která se používá u více než milionu ventilů, které jsou na celém světě v provozu. Těleso ventilu představuje výlisek z jediného disku z nerezové oceli, je tedy mimořádně pevné a odolné, čímž je zajištěna bezpečnost výroby.

Výjimečná hygiena ventilu

Řada Unique SSV je zkonstruována tak, aby zajišťovala vynikající hygienu a čistitelnost. Díky povrchové úpravě s hodnotou Ra ≤ 0,8 μm eliminuje hladké těleso ventilu bez svarů štěrbiny, na kterých se mohou zachycovat bakterie. Konstrukce kuželky podporuje vylepšené možnosti čištění na místě a břitové těsnění s dvojitým okrajem minimalizuje nebezpečí křížové kontaminace.

Ventily Alfa Laval Unique SSV splňují většinu norem požadovaných v potravinářském, mlékárenském, nápojovém a kosmetickém průmyslu. Řada Unique SSV je certifikována organizací EHEDG s oprávněním používat symbol 3-A. Tento sortiment navíc umožňuje plnou sledovatelnost v souladu s nařízením EU o potravinách č. 1935/2004.

Další informace naleznete v části Dokumentace.

Delší životnost ventilu

V zájmu zajištění vysoké kvality utěsnění nabízí řada Unique SSV definovanou hodnotu komprese O-kroužků při kontaktu kovu s kovem mezi kuželkou a sedlem. Tím se výrazně snižuje opotřebení a prodlužuje životnost ventilu. Standardně se ventil Unique SSV dodává s pohonem umožňujícím částečnou údržbu, na který se poskytuje pětiletá záruka.

Nízké celkové náklady na vlastnictví

Díky svému jednoduché a spolehlivé konstrukci nabízí řada Unique SSV dlouhou životnost, nižší ztráty produktu, vyšší bezpečnost produktu a delší provozuschopnost při zpracování. Použití jen několika pohyblivých součástí snižuje požadavky na servis a náklady na zásoby náhradních dílů. K nízkým celkovým nákladům na vlastnictví u ventilů Unique SSV dále přispívají efektivnější postupy CIP s kratšími čisticími cykly a následným snížením množství použitých čistících prostředků, vody a obslužných médií.

Konstrukce

Řada Unique SSV značky Alfa Laval se skládá z jednoho, dvou nebo tří ventilových těles, kuželky, těsnění, pohonu a upínací objímky.

Výhody produktu

  • Nákladově efektivní řešení
  • Vysoká hygienická a aseptická kompatibilita
  • Špičková bezpečnostní funkce ventilu

Jak to funguje

Konstrukce

Řada Unique SSV značky Alfa Laval se skládá z jednoho, dvou nebo tří ventilových těles, kuželky, těsnění, pohonu a upínací objímky.

Princip činnosti

Alfa Laval Unique SSV je normálně zavřený (NC) ventil, který se ovládá na dálku pomocí stlačeného vzduchu. Ventil má obecně dva pracovní porty pro přívod vzduchu a dodávku procesního vzduchu; u přepínacích ventilů je vyžadován třetí port.



Možnosti

  • Těsnicí vložka TR2 v PTFE pro speciální aplikace
  • Fitinky v souladu s požadovaným standardem

Videa pro 360° servis a údržbu

Jednosedlové ventily Alfa Laval Unique – servisovatelný pohon

Jednosedlové ventily Alfa Laval Unique – výměna průchodky pohonu

Jednosedlové ventily Alfa Laval Unique – těsnění ve styku s produktem

Jednosedlové ventily Alfa Laval Unique – výměna těsnění ve styku s produktem
