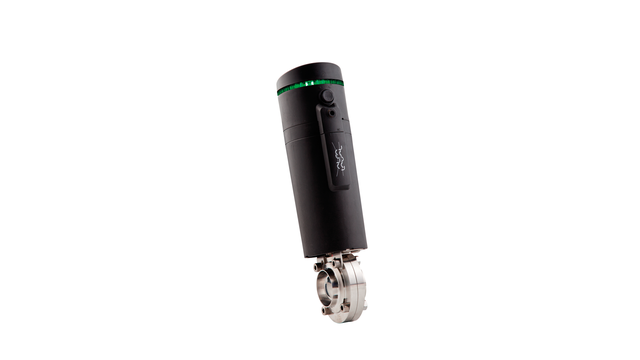

Klapka Unique Control LKB
Jednotka Unique Control LKB s vestavěným pohonem nabízí inteligentní ovládání klapkových ventilů LKB při používání ve všech aplikacích. Tento přímý pohon typu „vše v jednom“ zajišťuje vynikající řízení průtoku, hygienu, odolnost a spolehlivost.
Inteligentní spolehlivost a ovládání klapkových ventilů
Zařízení Unique Control LKB společnosti Alfa Laval je integrovaná ovládací jednotka ventilů a pohon ve vylepšeném hygienickém jednodílném provedení. Jednotka Unique Control LKB je otestována na více než milion zdvihů bez nutnosti servisu, a je tedy nejodolnějším pohonem, který je dnes k dispozici. Její promyšlený design s pevným kompozitním pláštěm odolává i nejnáročnějšímu prostředí.
Unique Control LKB má schválenou třídu krytí IP66/IP67, nabízí špičkovou technologii, tvar a materiál, který zabraňuje kondenzaci a pronikání prachu, vody a dalších částic do jednotky. To přispívá k maximální hygieně a účinně odstraňuje problémy spojené s korozí, vnějším znečištěním a účinky fyzických otřesů včetně vibrací, tlakového šoku, mrazu, tepla, UV záření a vlivu prostředí znečištěného mastnotou, olejem a chemikáliemi, aniž by došlo k narušení produkce.
Unique Control LKB navíc poskytuje integrovanou automatizaci s indikací viditelnou v úhlu 360° a systémem sledování vzduchu pro spolehlivé monitorování provozního tlaku v reálném čase. Namísto toho, aby byl jako většina klapkových pohonů ovládán konvenčními mechanickými pružinami, ovládá pohon jednotky Unique Control LKB vzduchová pružina. Spolu s inteligentními schopnostmi snímací a řídicí jednotky to umožňuje provoz při nižším tlaku vzduchu a přináší významné výhody z hlediska trvanlivosti, spolehlivosti a vyšší provozuschopnosti systému.
Zjednodušené nastavení ovládání klapky
Díky autokonfiguraci typu Push'n Play je zprovoznění Unique Control LKB pětkrát rychlejší než u běžného řešení. Jednoduše stiskněte jedno tlačítko a jednotka Unique Control, která je kompatibilní s digitálním i s AS rozhraním, se nakonfiguruje a zkalibruje tak, aby byl zajištěn nejlepší možný provozní režim. Tento pohodlný proces využívající jedno stisknutí tlačítka šetří čas i peníze.
Pohon jedné velikosti je vhodný pro všechny klapky LKB
V zájmu maximálního komfortu se jediný pohon hodí pro většinu ventilových řešení, a to díky vysokému kroutivému momentu, který umožňuje, aby jednotka byla použitelná pro každou velikosti ventilu. Kromě toho lze přímo na místě instalace snadno přepínat z normálně otevřeného (NO) do normálně zavřeného (NC) režimu a naopak. Tato univerzální konstrukce ventilu umožňuje snadný technický návrh, objednání, instalaci, konfiguraci na místě a skladování.
Jednoduchá inovace pohonů klapek
Jednotka Unique Control je použitelná u všech ručních a poháněných klapek v řadě Alfa Laval LKB. Stávající instalace lze na Unique Control LKB snadno přestavět – stačí nová konzola. Prostě si jako volitelný doplněk objednejte držák pro danou velikost ventilu LKB a s jeho pomocí jednoduše namontujte jednotku Unique Control na kteroukoli z klapek o rozměru 1"až 4" a DN25 – DN100 z řady LKB.
Sortiment pro řízení a automatizaci ventilů
Unique Control LKB nabízí inteligentní automatizaci a ovládání klapek Alfa Laval LKB a doplňuje širokou škálu řešení ovládání a automatizace ventilů.
Výhody produktu
- Vylepšený hygienický kus
- Velmi odolný pohon
- Zjednodušené nastavení ovládání klapky
Katalog produktů
Normálně otevřené vs. normálně zavřené
![Unique Control NO NC](https://www.alfalaval.com/globalassets/images/products/fluid-handling/valves/in-line-valves/butterfly-valves/unique-control---no---nc.png)
Jak to funguje
|
Princip činnosti
Unique Control LKB využívá vzduchovou pružinu, která umožňuje provoz jednotky při podstatně nižším tlaku vzduchu ve srovnání s ovládacími jednotkami, které využívají konvenční mechanické pružiny. Tím se snižuje opotřebení, a tedy i potřeba údržby.
Když vzduch vstupuje do systému Unique Control LKB, vestavěný elektromagnetický ventil odvádí proud buď nad, nebo pod píst. Spirální struktura uvnitř pístu přenáší vertikální pohyb na otáčivý a zajišťuje plynulý chod ventilu. Tato konstrukce umožňuje jednotce Unique Control LKB pracovat při tlaku vzduchu pouze 3 bar.
Integrovaný systém sledování vzduchu
Vestavěný tlakový snímač sleduje přívod vzduchu. V případě kritického poklesu tlaku vzduchu vyšle pohon výstražný signál, ale nadále pracuje. V případě přerušení přívodu vzduchu vyšle pohon také výstražný signál, udržuje svou polohu a po vyřešení problému pokračuje v činnosti.
Přepnutí z NC na NO
Změna z režimu normálně zavřeného kontaktu do normálně otevřené polohy je snadná. Jednoduše otevřete horní kryt, uvolněte šrouby, zvedněte a otočte horní část o 180° a pohon znovu sestavte.
Volitelné možnosti
Komunikační rozhraní: AS-interface v. 2.1 (31 uzlů), AS-interface v. 3.0 (62 uzlů) a digitální rozhraní.
Sada držáku: 1" až 4" a DN 25 – DN 100:
Rozměry držáku: DN25-50, DN65, DN80 a DN100
