SB CIP/CO2 Ventil

Samočisticí ventil Alfa Laval SB pro CO2 je samoregulační ventil, který reguluje průtok oxidu uhličitého v systémech na horní desce nádrží a v dalších zařízeních. Tento kombinovaný ventil pro přívod i odvod plynu je navržen k použití v pivovarnickém, potravinářském, mlékárenském a nápojovém průmyslu a umožňuje snadné odplynování nebo natlakování nádrže. Ventil lze integrovat do systému SCANDI BREW® na vrcholu nádrže.

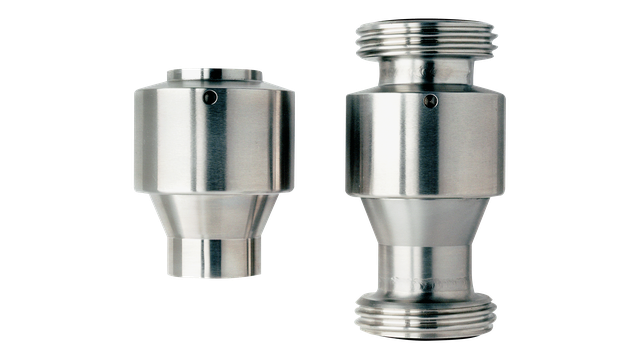

sb-self-cleaning-co2-valve-front 640x360

Bezpečný a spolehlivý provoz

Jednoduchá konstrukce tohoto plynového ventilu s vnitřním polypropylenovým tělesem a pružinou z nerezové oceli zajišťuje dlouhotrvající provoz. Minimalizací rizika přetlaku nebo podtlaku přispívá ventil k bezpečnému a spolehlivému provozu a maximální provozuschopnosti.

Hygienický samočisticí ventil

Ventil je vyroben z nerezové oceli AISI 316L a je opatřen speciálním vrtaným otvorem v tělese ventilu, kterým se během čištění na místě (CIP) účinně čistí všechny části ventilu. Tím se minimalizuje riziko kontaminace. Na vyžádání je k dispozici i certifikace dohledatelnosti Alfa Laval 3.1.

Výhody produktu

  • Bezpečné a spolehlivé ovládání
  • Cenově efektivní hygienický design
  • Přímá instalace
  • Snadné čístění

Jak to funguje

Konstrukce

Ventil se skládá z ventilové skříně z nerezové oceli AISI 316L, pružiny, kuželky a těsnění EPDM. Skříň ventilu se skládá ze dvou částí spojených závitovým spojem. Uvnitř je těleso ventilu vyrobené z polypropylenu a pružina z nerezové oceli, která těleso udržuje v otevřené poloze.

Ventil je obvykle umístěn jako integrovaná součást plynové/CIP trubky na horní desce. Může být instalován se sklonem 45° (maximální) od ideální vertikální polohy. Lze jej integrovat i do systému SCANDI BREW® na horní desce nádrže.

Princip činnosti

Pružina z nerezové oceli tlačí těleso ventilu do otevřené polohy, což umožňuje, aby proud plynu ventilem v obou směrech procházel bez omezení. Přemístění tělesa ventilu do zavřené polohy se dosáhne tak, že CIP tekutina teče v protiproudém směru proti pružině. V důsledku síly vyvíjené proudem kapaliny se ventil zavře. Ventil je opatřen speciálním vrtaným otvorem v tělese ventilu, který zajišťuje hygienické vyčistění všech součástí ventilu.
