U-Turn

U-Turn je odlučovač kapaliny speciálně konstruovaný pro použití s deskovými výměníky tepla v aplikacích pracujících s čpavkem. Modul včetně odlučovače a deskového výměníku tepla zaručuje minimální tlakové ztráty a maximální energetickou účinnost.

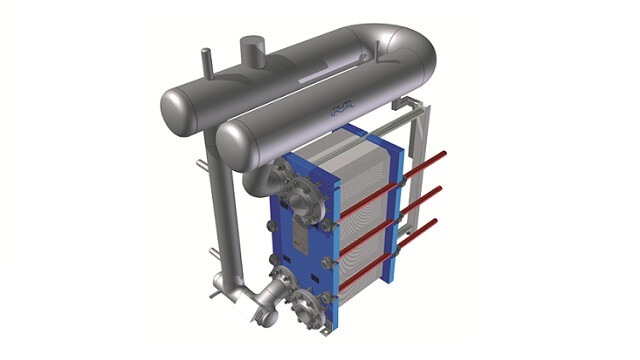

U turn 640x360

Odlučovač Alfa Laval U-Turn je navržen tak, aby využíval to nejlepší z technologie deskových výměníků tepla společnosti Alfa Laval. Díky instalaci nad výměníkem může být samostatný modul U-Turn snadno instalován na kompatibilní deskový výměník tepla. Může pokrývat chladicí výkony od 200 do 1400 kW při vypařovací teplotě 0° C a od 50 do 500 kW při vypařovací teplotě -40° C.

Modul nabízí efektivní a kompaktní instalaci s nižší výškou a menšími rozměry než jakékoliv jiné řešení.

Hlavní konstrukční prvky

  • Kompaktní rozměry.
  • Menší výška a délka umožňují instalaci na místě bez demontáže.
  • Není nutná žádná dodatečná podpora, neboť separátor U-Turn je plně nesen deskovým výměníkem tepla.
  • Snadná údržba, protože obě strany deskového výměníku tepla jsou plně přístupné.
  • Všechna připojení čpavku jsou přivedena na stejnou stranu, což usnadňuje instalaci.
  • Integrovaný odtok pro vracení oleje.
  • Nerezová ocel zajišťuje odolnost proti korozi a nevyžaduje povrchovou úpravu.

Připraveno k instalaci

Modul U-Turn je díky standardizaci dodáván v krátkých termínech. Jedná se o plně funkční modul od jediného dodavatele, nese označení CE s je schválený podle PED (Směrnice o tlakových zařízeních).

Jak to funguje

Modul U-Turn otevírá novou kapitolu výparníků. Chcete-li zjistit, proč, a jak funguje, přečtěte si jeho hlavní charakteristiky a podívejte se na video ve spodní části stránky.

  •  Zajišťuje účinnou separaci – díky použití čtyř různých metod oddělování.
  • Nízký sloupec čpavku umožňuje malý teplotní spád a vysokou efektivitu systému.
  • Posuvná podpěra kompenzuje tepelnou roztažnost, aby nedošlo k vytváření tepelného pnutí.
  • Velký objem nádoby na olej v běžném provedení pro ruční vypouštění.
  • Separace na základě velikosti kapiček 0,15 mm.
  • Rezerva pro separaci je 25 % plus jeden jmenovitý průměr.
  • Maximální rychlost separovaného plynu je omezena na 60 % úletové rychlosti, čímž se zabraňuje tomu, aby byla kapalina strhávána zpět do proudu plynu.
  • Dodatečná bezpečnostní vzdálenost od ohybu o 180°.
