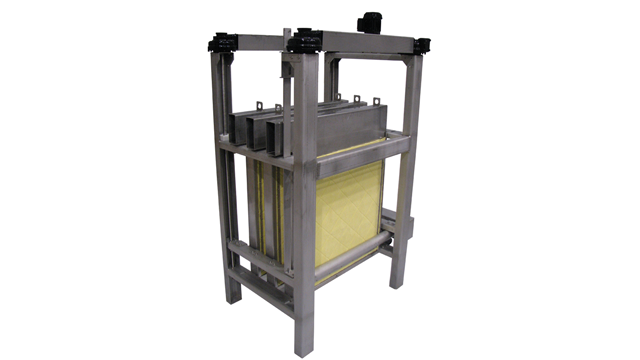

AS-H Iso-Disc
Vysoce výkonný látkový filtr zachycuje pevné látky a produkuje filtrát ve vysoké kvalitě pro opakované použití v nepřetržitém pracovním procesu. Tento pokročilý systém filtrace odpadních vod je určen pro terciární filtraci a konečné dočištění při čištění komunálních a průmyslových odpadních vod.
Zažijte výhody jednoduchého, efektivního a flexibilního systému filtrace odpadních vod
- Vysoce kvalitní terciární filtrace s certifikací California Title 22 pro opakované použití vody
- Snadná obsluha díky plně automatické filtraci s tkaninovými médii a nepřetržitému provozu během cyklu zpětného proplachu
- Bezproblémová péče díky možnosti sledování jednotlivých filtračních prvků v reálném čase a jejich zjednodušené údržbě
- Robustní konstrukce filtru s tkaninovými médii
- Malá zástavba v poměru ke kapacitě
Po akvizici společnosti Ashbrook Simon-Hartley, nabízí Alfa Laval také terciární filtrační systém. Filtr na odpadní vodu Alfa Laval ASH Iso-Disc® využívá inovativní technologii filtrace s tkaninovými médii a zajišťuje efektivní a spolehlivý výkon pro dosažení vynikající kvality vody. Systém filtrace odpadních vod se flexibilně přizpůsobí vašim specifickým potřebám a lze jej snadno rozšířit. Čtvercové i obdélníkové kazety se vejdou do cesty přitékající vody a jsou k dispozici pro různé konfigurace instalace. Umožňuje také individuální vizuální posouzení průtoku a kvality odpadní vody.
ASH Iso-Disc®: Pokročilá filtrace pomocí textilního média pro terciární čištění odpadních vod
ASH Iso-Disc® je kompaktní, nákladově efektivní technologie terciární filtrace. Využívá inovativní filtraci pomocí textilního média. Jeho lešticí filtr zvládne odstranit pevné částice menší než 10 mikronů. Tato filtrace zvyšuje zachycení pevných částic a zlepšuje provoz při vysokém zatížení pevnými částicemi a při jejich variacích.
Technologie ASH Iso-Disc® zvládne zpracovat 100 až 20 000 m³ odpadních vod denně. Na rozdíl od jiných systémů filtrace odpadních vod, využívá vždy 100% dostupné filtrační plochy, což maximalizuje účinnost jednotky a poskytuje velmi malý poměr zastavěné plochy k průtoku.
Flexibilní provoz a snadná údržba
Unikátní design filtru ASH Iso-Disc® umožňuje snadné monitorování jednotlivých filtračních prvků prostřednictvím vizuální kontroly nebo analýzy vzorků (např. NTU). Jeden filtrační prvek může být izolován, odstraněn, vyčištěn a vyměněn, zatímco ostatní zůstávají v provozu. Tato flexibilita snižuje riziko narušení provozu a zvyšuje dostupnost zařízení s jedním provozním režimem.
Jednoduchost systému s velmi málo pohyblivými částmi zajišťuje minimální požadavky na provoz a údržbu. Specializovaná údržba ani rekvalifikace místních provozních týmů není potřeba, což činí technologii ASH Iso-Disc® ideální pro vzdálené nebo neobsluhované lokality.
Jak to funguje?
Gravitačně poháněný kontinuální filtr Alfa Laval ASH Iso-Disc® odstraňuje zbytkové pevné látky z odpadních vod a dosahuje vysoké kvality konečného odtoku vhodného pro opětovné využití. ASH Iso-Disc® je kompaktní, vysokokapacitní a úsporná alternativa k tradičním pískovým filtrům.
Použití pevného filtračního média optimalizuje celkový výkon a umožňuje odstranění každé jednotlivé filtrační desky systému filtrace odpadních vod, zatímco filtr zůstává v provozu. Během zpětného proplachu zůstávají filtrační desky pevné, zatímco dynamický, obousměrný, lineární zpětný proplachový rozvod slouží jako sběrač pro odstranění pevných látek z textilního média.
Na začátku cyklu zpětného proplachu, který je iniciován ztrátou tlaku ve filtru, elektricky ovládané ventily oddělují zpětný proplachový rozvod a čistí filtrační desky v dané části rozvodu. Zajišťuje tak úplné vyčištění filtru s textilním médiem a zároveň minimalizuje rychlost s jakou se zpětně proplachovaná voda vrací do čistírny.
Automatizovaný proces čištění filtračních prvků s textilním médiem ASH Iso-Disc®
Čištění technologie ASH Iso-Disc® je jednoduchý a automatizovaný proces. Zahájený stoupající hladinou vody, horizontální sací rozvod se pohybuje nahoru a dolů po každém prvku, zatímco odstředivé čerpadlo jemně odstraňuje pevné látky, což vede k rovnoměrnému čištění po celé ploše filtračního média. Úplné vyčištění je možné během zpětného proplachu, při kterém se využívá filtrovaná voda z vnitřku filtrační desky. Pokud je to nutné, textilní médium může být vyměněno a filtrační deska znovu nainstalována během několika minut, zatímco filtr pokračuje v provozu bez přerušení. Typická frekvence zpětného proplachu je méně než 1–2krát za hodinu během maximálního zatížení (FFT), s mnohem nižším zpětným proplachem během dne. Během běžného provozu je průměrná zpětně proplachovaná voda méně než 2 % z celkového přítoku.

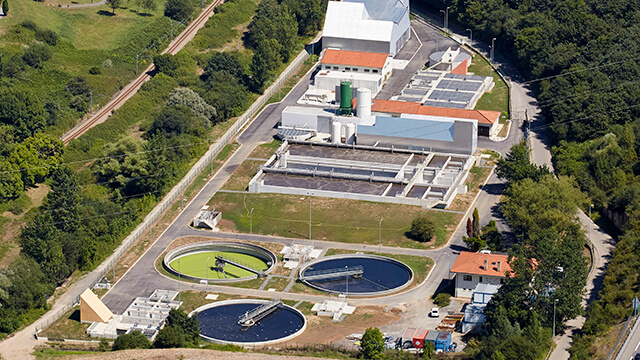

Technologii terciární filtrace ASH Iso-Disc® lze instalovat do betonové konstrukce (dodávané jinými), prefabrikované uhlíkové oceli s epoxidovým povlakem nebo nerezových nádrží. Zařízení lze použít v čistírnách odpadních vod, k dočišťování průmyslových odpadních vod a odstranění nahromaděných anorganických pevných látek v potravinářském a nápojovém průmyslu. Může také upravovat povrchovou vodu pro použití v chladicích věžích nebo jiných procesních aplikacích.
Zvýšení účinnosti filtrace pomocí filtrů s textilním médiem
Výkon technologie ASH Iso-Disc® je bezkonkurenční. Díky filtru s textilním médiem je schopen zachytit pevné látky až do velikosti menší než 10 mikronů. Jeho inovativní design eliminuje rotující podvodní těsnění, což zajišťuje vynikající kvalitu filtrátu a zabraňuje jakémukoli propojení mezi přítokem a filtrátem. Zaručuje tak nejen výjimečný výkon, ale také vyžaduje výrazně méně údržby.
Mnoho čistíren odpadních vod nyní přijímá filtry s textilním médiem jako předúpravu pro následné mikrofiltrační nebo ultrafiltrační membrány. Skrze dočištění sekundárního odtoku, zvyšují tyto filtry účinnost filtrace i ekonomickou životaschopnost membrán, což z nich činí nepostradatelnou součást moderního čištění odpadních vod.
Pokročilá terciární filtrace
Gravitačně poháněný, nepřetržitě pracující filtr ASH Iso-Disc® používá zcela ponořené filtrační médium, které zajišťuje 100% aktivní filtrační plochu po celou dobu. Tok zvenčí dovnitř přes vláknité médium poskytuje lepší hloubkovou filtraci ve srovnání s síty. Všechny vnitřní nebo ponořené komponenty jsou vyrobeny z korozivzdorné nerezové oceli nebo nemetalických materiálů. Pro modernizaci vašich zařízení se čtvercové nebo obdélníkové filtrační desky snadno vejdou do stávajících nádrží a vyžadují pouze nízkou hnací sílu 30 cm vodního sloupce.
Získejte vysoce čistý filtrát při zpracovávání pevných látek a hydraulického zatížení, s minimálním poměrem plochy k průtoku.
