Membránové filtrační moduly LabStak
Alfa Laval nabízí všestrannou řadu malých deskových modulů LabStak™ pro testování membrán přímo na místě. Jsou kompatibilní se všemi plochými membránami RO, NF, UF a MF od Alfa Laval a poskytují přesná data pro posouzení proveditelnosti vašeho procesu průtokové membránové filtrace. Získáte jistotu pro efektivní návrh a škálování, optimalizaci stávajících výrobních linek i využití nových příležitostí s produkty s vysokou přidanou hodnotou – to vše s podporou osvědčených zkušeností Alfa Laval.
Zažijte efektivní testování membrán s Alfa Laval
- Rychlý a spolehlivý screening ve vlastní laboratoři poskytuje přesné odpovědi na klíčové otázky už v rané fázi procesu
- Stejný design je použit jak pro malé, tak pro průmyslové zařízení, což umožňuje plynulé škálování
- Testujte více typů membrán v jednom zařízení a optimalizujte zkoušky díky rychlé a snadné výměně membrán
- Sledujte průtok přes membránu vizuálně díky průhledné desce
- Všechny komponenty splňují předpisy FDA a ECC pro bezpečné použití v potravinářství a farmacii
Přesná data a odborná podpora pro ověření vašich nápadů
Dosažení přesných výsledků a optimalizovaného výkonu pro inovativní aplikace je nyní jednodušší než kdy dříve díky široké nabídce modulů LabStak™ a laboratorních jednotek Alfa Laval, navržených pro pohodlné testování přímo u vás ve spojení se stávajícím procesním zařízením.
Pokud jsou potřeba pokročilejší zkoušky a detailní analýzy, nabízí Membránové a aplikační testovací centrum Alfa Laval v Nakskovu v Dánsku ideální prostředí pro přechod od experimentů k plnohodnotné realizaci. V obou případech se můžete spolehnout na odborné procesní poradenství a podporu při testování membrán od Alfa Laval.
Laboratorní testovací řešení Alfa Laval pro filtraci
Pro nalezení nejúčinnějšího řešení je vhodné provádět experimenty v malém měřítku již v rané fázi projektu. Rámové a deskové moduly LabStak™ lze využít k ověření proveditelnosti procesu, získání klíčových návrhových dat pro škálování (například teplota, tlak a rychlost průtoku) a optimalizaci stávajících výrobních linek. Přenosné testovací jednotky Alfa Laval umožňují také vývoj maloměřítkových procesů pro produkty s vysokou hodnotou nebo nízkým objemem, což urychluje inovace a výzkumné výsledky. Více informací o laboratorních testovacích jednotkách Alfa Laval M10, M20, M37/38 a M39 L/H najdete níže.
LabStak™ M10
Modul LabStak™ M10 je nejmenší a nejkompaktnější jednotkou Alfa Laval pro průtokovou membránovou filtraci. Je ideálním nástrojem pro vzdělávací účely i pro výzkum a vývoj, když potřebujete provádět počáteční testy s plochými membránami pro ultrafiltraci a mikrofiltraci.
LabStak™ M20
Modul Alfa Laval LabStak™ M20 je flexibilní desková testovací jednotka pro testování všech plochých membrán RO, NF, UF a MF, což ji činí ideální pro výzkum a vývoj, kontrolu kvality i optimalizaci a škálování procesů v pilotních provozech. Volitelné pouzdro M20-2.5" umožňuje snadnou přestavbu jednotky také pro testování spirálových membrán.
LabStak™ M37/38
Modul Alfa Laval LabStak™ M37/38 je flexibilní desková testovací jednotka pro procesy ultrafiltrace a mikrofiltrace, využívající stejné nosné desky a ploché membrány jako naše plnohodnotné filtrační moduly. Volitelné sady desek umožňují zpracování médií s různou viskozitou nebo obsahem pevných látek.
LabStak™ M39 L/H
Modul Alfa Laval LabStak™ M39 je určen pro ultrafiltraci a mikrofiltraci vysoce viskózních produktů a fermentačních kultur. Zajišťuje optimalizovanou proudovou dynamiku, nízkou spotřebu energie a stabilní tlakový provoz pro biotechnologii, farmacii i potravinářství a nápojový průmysl. Volitelné sady desek umožňují přizpůsobení různým viskozitám kapalin.
Jak fungují testovací jednotky Alfa Laval pro filtraci?
Naše řada modulů LabStak™ je založena na jedinečné deskové konstrukci s velikostmi modulů: M10, M20, M37, M38 a M39. Objem testovaného média v těchto modulech se pohybuje od pouhých 57 ml v modulu Alfa Laval LabStak™ M10 až po 3 litry v modulu Alfa Laval LabStak™ M39H. Je možné testovat všechny filtrační procesy: reverzní osmózu, nanofiltraci, ultrafiltraci i mikrofiltraci.
Deskový modul Alfa Laval je navržen s otevřenými kanály po celé ploše membrány, což umožňuje rovnoměrný tok vstupního média/retentátu podél modulu. To zajišťuje konzistentní smykové rychlosti a kontrolované podmínky průtokové filtrace, které jsou zásadní pro udržení výkonu membrány a prevenci zanášení.
Membrána je mechanicky podepřena pevnými dutými deskami s množstvím otvorů, které umožňují sběr permeátu a jeho odvod z modulu pomocí sběrných trubic. Deskové moduly využívají samotnou membránu, doplněnou těsnicími kroužky nebo pásky, aby zabránily smíchání vstupního proudu/retentátu s kanály pro permeát. Tím se také předchází únikům z deskového stohu.
Alfa Laval LabStak™ M10 a LabUnit M10
S membránovou plochou pouhých 336 cm² je modul Alfa Laval M10 nejkompaktnější testovací jednotkou LabStak™ v laboratorní řadě Alfa Laval, což z něj činí ideální výchozí bod pro testování v rané fázi.
Jeho jednoduchá, ale robustní konstrukce zajišťuje spolehlivé výsledky a mimořádně snadnou obsluhu, což dává výzkumným a vývojovým týmům jistotu při zkoušení procesních konceptů, optimalizaci parametrů i zahájení škálování bez složitostí. Možnost instalace a vyhodnocení dvou membrán současně navíc urychluje počáteční screening a výběr membrán.
Pro ty, kteří hledají systém připravený k okamžitému použití, je Alfa Laval LabUnit M10 kompletní jednotka, která integruje modul LabStak™ M10 s potřebným čerpadlem, ventily, výměníkem tepla a instrumentací.

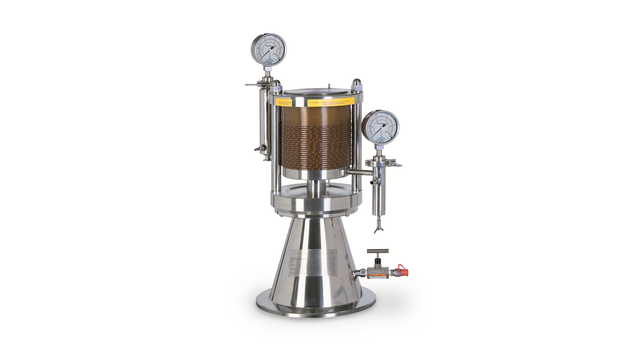

Alfa Laval LabStak™ M20 a LabUnit M20
Modul Alfa Laval M20 bude vaším ideálním partnerem LabStak™, pokud jsou pro vaši práci zásadní spolehlivé a reprodukovatelné výsledky. Tato flexibilní jednotka je navržena pro deskový provoz a umožňuje rychle a snadno upravit plochu membrány pomocí dvou vnějších táhel a spodní příruby s plným zdvihem. To znamená, že můžete nakonfigurovat libovolnou plochu membrány mezi 0,036 a 0,72 m² (dělitelnou po 0,036) bez potřeby speciálního nářadí, což je ideální pro rychlé iterace a přesné přizpůsobení testů.
Modul Alfa Laval LabStak™ M20 je navržen tak, aby zvládl náročné výzkumné podmínky, snáší vysoké provozní teploty i tlaky a je kompatibilní s celým portfoliem plochých membrán Alfa Laval.
Alfa Laval TestUnit M20 nabízí plně integrovaný systém umístěný na pojízdném stole z nerezové oceli, který zahrnuje modul LabStak™ M20 a všechny potřebné komponenty – poskytuje mobilní, profesionální řešení ideální pro univerzity, technické instituty, pilotní provozy i pokročilá výzkumná pracoviště, kde je flexibilita a rychlé experimentování zásadní.
Alfa Laval LabStak™ M37/M38 a LabUnit M37/38
Minimalizujte náklady na zařízení a instalaci bez kompromisů v účinnosti. Alfa Laval M37/38 je ideální pro vývoj procesů, škálování, testování membrán, kontrolu kvality nebo malovýrobu.
Tento modul LabStak™ využívá stejné nosné desky a membrány jako plnohodnotné deskové systémy pro průtokovou filtraci, takže poskytuje spolehlivé, průmyslově srovnatelné výsledky v laboratorním měřítku. Díky flexibilní konstrukci umožňuje snadnou výměnu plochých membrán pro ultrafiltraci a mikrofiltraci i bezproblémové napojení na obtok průmyslového zařízení. Nastavitelná výška kanálků optimalizuje průtok a tlak a umožňuje současné testování až sedmi různých typů membrán. Modul pracuje při teplotách až 80 °C, má nízký vnitřní objem, flexibilní plochu membrány mezi 0,11 a 1,05 m² a univerzální systémové provedení. Všechny komponenty jsou vyráběny v souladu s předpisy FDA a EHS, což zajišťuje bezpečný a spolehlivý provoz.
Alfa Laval LabUnit M37/38 je plně integrované pilotní zařízení pro membránovou filtraci, které zahrnuje modul Alfa Laval LabStak™ M37/38 spolu s potřebným čerpadlem, ventily, výměníkem tepla a instrumentací. Konfigurace sad desek lze zvolit podle aplikace: sada M37 pro vysoce viskózní kapaliny, sada M38H pro vysoký kanál a kapaliny se střední viskozitou a sada M38L pro nízký kanál a kapaliny s nízkou viskozitou.
Alfa Laval LabStak™ M39 L/H a LabUnit M20
Modul Alfa Laval LabStak™ M39L/H je oblíbenou volbou v různých odvětvích, včetně biotechnologie, farmacie, potravinářství a nápojového průmyslu. Nabízí flexibilní plochu membrány v rozmezí 0,2 m² až 1,0 m² a je navržen pro optimalizovanou proudovou dynamiku, nízkou spotřebu energie a provoz při tlaku. Lze jej vybavit sadami desek s různou výškou kanálků pro optimalizaci průtoku a tlaku – sada M39L je určena pro kapaliny s nízkou až střední viskozitou, sada M39H pro kapaliny s vysokou viskozitou. Výkon můžete porovnávat v reálném čase díky možnosti současného testování až pěti různých typů membrán, což šetří čas i zdroje při optimalizaci výrobních procesů.
Modul LabStak™ M39 L/H je integrován do univerzálního systému Alfa Laval PilotUnit Multi.
Potřebujete pomoc s testováním membrán?
Díky odborným znalostem Alfa Laval získáte spolehlivé informace, které posouvají efektivitu a inovace ve vašem provozu.
