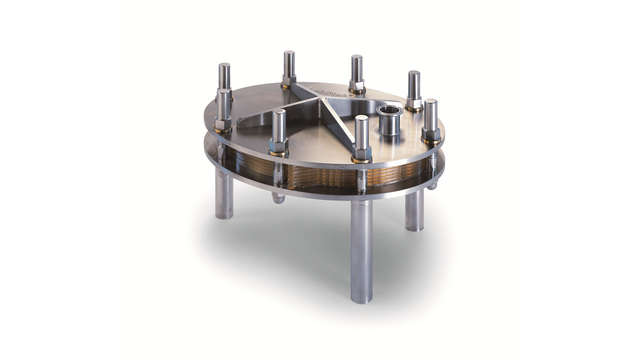

LabStak M37/38
Modul Alfa Laval LabStak™ M37/38 je flexibilní zkušební jednotka s deskou a rámem pro ultrafiltrační a mikrofiltrační membránové procesy. Jednotka využívá podpůrné desky a ploché membrány jako naše moduly pro membránovou filtraci v plném měřítku. Díky tomu je modul Alfa Laval LabStak™ M37/38 oblíbenou volbou pro vývoj procesů, rozšiřování, testování membrán, zajištění kvality a malosériovou výrobu. K dispozici jsou volitelné sady desek pro vstupy s různou viskozitou / obsahem pevných látek.
Praktické a flexibilní
Modul Alfa Laval LabStak™ M37/38 je navržen tak, aby umožňoval rychlé a přesné vyhodnocování v laboratořích a jiných zkušebních zařízeních při zachování minimálních nákladů na vybavení a nastavení.
Tuto flexibilní jednotku, která je navržena pro provoz na deskách a rámech, lze vybavit celou řadou plochých membrán, které jsou k dispozici od společnosti Alfa Laval pro ultrafiltraci a mikrofiltraci.
Možnosti
Pro modul LabStak™ M37/38 nabízí Alfa Laval alternativní konfigurace sad destiček, které lze zvolit podle použití.
-
M37 sada desek
Pro vysoce viskózní kapaliny -
M38H sada desek
Vysoký kanál, pro středně viskózní kapaliny -
M38L sada desek
Nízký kanál, pro nízkoviskózní kapaliny

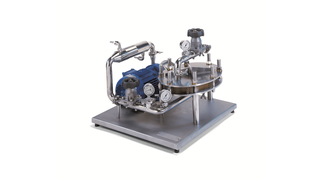

Alfa Laval LabUnit M37/38
Alfa Laval LabUnit M37/38 je plně integrovaný systém sestávající z modulu Alfa Laval LabStak™ M37/38 s potřebným čerpadlem, ventilem, výměníkem tepla a přístroji.
Výhody
- flexibilní plochy membrán od 0,11 m² do 1,05 m²
- současné testování až sedmi různých typů membrán.
- rychlá a snadná výměna membrán
- vysoká provozní teplota (až 80 °C)
- lze připojit k obtokovému (by-pass) proudu průmyslového zařízení.
- různé možnosti výšky kanálu pro optimalizaci průtoku a tlaku.
- malý vnitřní objem
- flexibilní konstrukce systému
- vzor toku podobný jako u větších modulů
- všechny komponenty jsou v souladu s předpisy FDA, což umožňuje použití v potravinářském a farmaceutickém průmyslu
Jak to funguje
Modul s deskou a rámem od společnosti Alfa Laval je navržen s otevřenými kanály po celém povrchu membrány. Těmi protéká vstupní proud/retentát.
Samotná membrána je podepřena dutými deskami s četnými štěrbinami, které umožňují shromažďování permeátu a jeho odvádění z modulu pomocí sběrných trubek.
Moduly s deskou a rámem používají samotnou membránu, která se pomocí pojistných kroužků nebo pásků uzavírá před promísením přívodu a retentátu do permeátových kanálů. Tím se také zabrání jakýmkoli únikům ze samotného zásobníku desek.
Průtokový diagram typické instalace
Vlastní
Společnost Alfa Laval nabízí širokou škálu malých a pilotních laboratorních zařízení založených buď na deskových a rámových modulech, nebo na celoplošných spirálových prvcích - nebo na kombinaci obojího.
