LabUnit M10

S membránovou plochou pouhých 336 m² je Alfa Laval LabUnit M10 nejmenší a nejkompaktnější z tangenciálních membránových filtračních zařízení, které společnost Alfa Laval nabízí pro ultrafiltraci a mikrofiltraci. Jedná se o plně integrovaný systém a oblíbenou volbu pro vzdělávací účely a výzkumné a vývojové práce.

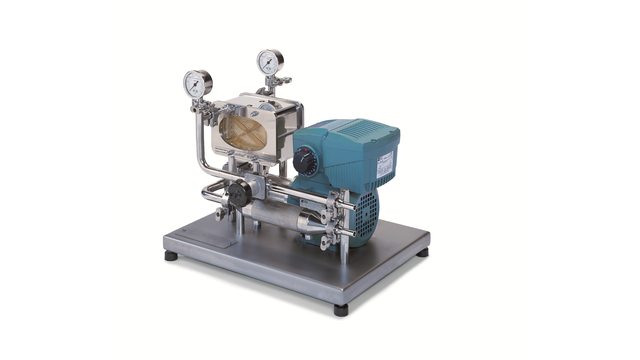

labunit m10 left side 640x360

Plně integrovaný systém

Jednotka Alfa Laval LabUnit M10 je mimořádně všestranná a přesto snadno použitelná jednotka pro vývoj a optimalizaci procesů, pro škálování i pro školicí účely. Flexibilita při instalaci a možnost testování dvou různých membrán současně z ní činí účinný nástroj pro výchozí výběr membrány.

Jednotku Alfa Laval LabUnit M10 lze použít s kompletním sortimentem deskových membrán nabízených společností Alfa Laval pro ultrafiltraci a mikrofiltraci.

Alfa Laval LabStak® M10

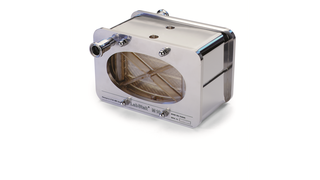

Alfa Laval LabStak® M10_320x180pxZařízení Alfa Laval LabStak® M10, instalované v jednotce Alfa Laval LabUnit M10, je také k dispozici jako samostatná zkušební jednotka pro stejné aplikace jako Alfa Laval LabUnit M10 (a se stejnými mimořádnými vlastnostmi).

Výhody produktu

  • plně integrovaný systém obsahující Alfa Laval LabStak® M10 s potřebným čerpadlem, potrubím, ventily, výměníkem tepla a vybavením
  • snadná výměna membrán
  • transparentní deska pro pozorování průtoku
  • simultánní test dvou různých typů membrán
  • vysoká provozní teplota (80 ° C)
  • malý objem testovacího média
  • všechny komponenty jsou v souladu s předpisy FDA a EEC a umožňují použití v potravinářském a farmaceutickémprůmyslu

Jak to funguje

Průběh typické instalace

Desková jednotka je navržena s otevřenými kanály po celém povrchu membrány. Těmito kanály protéká vstupní proud / retentát.

Samotná membrána je nesena dutými deskami s velkým počtem drážek, které umožňují shromažďování permeátu a jeho odvádění z jednotky přes sběrné trubky permeátu.

Deskové jednotky používají k tomu, aby se zabránilo proniknutí vstupního proudu /retentátu do kanálů pro permeát, samotnou membránu s pomocí pojistných kroužků nebo proužků. Tím se také zabraňuje úniku ze samotného bloku desek.

LabUnit M10 flow diagram
