LKH Prime

Pro vyšší účinnost čerpadla a velké úspory energie zvolte samonasávací čerpadlo Alfa Laval LKH Prime. Pokročilá konstrukce s technologií vzduchového šroubového čerpadla usnadňuje čištění na místě (CIP) s unášeným vzduchem a také čerpání procesních médií. Tím se snižují kapitálové investice. Stejně jako řada čerpadel Alfa Laval LKH splňuje i LKH Prime nejpřísnější požadavky v potravinářském, mlékárenském a nápojovém průmyslu a v průmyslu čisticích prostředků a kosmetiky. Rozšířený výkonový rozsah zvyšuje všestrannost.

LKH self-priming pump

Vysoká účinnost čerpadla a nízká hladina hluku optimalizují vyprazdňování nádrže a aplikace s vratnou vodou pro čištění na místě (CIP).

  • Nízké riziko kontaminace procesu – hygienická konstrukce, materiály splňující požadavky FDA a předdefinované kompresní elastomery USP třídy VI
  • Zlepšuje výnos a udržitelnost – využití energie a čisticích médií a hydraulická konstrukce snižují náklady na energii a emise CO2/odpadních chemikálií
  • Maximalizovaná provozuschopnost a snížené náklady na údržbu – robustní mechanická konstrukce a snadná údržba s modulárními těsněními s předním plněním
  • Snížené kapitálové investice – navrženo pro CIP s unášeným vzduchem, ale také pro čerpání produktu, což snižuje potřebu dalšího čerpadla
  • Tichý provoz ve srovnání s jinými technologiemi, který zajišťuje bezpečné pracovní prostředí pro obsluhu zařízení

Samonasávací čerpadlo Alfa Laval LKH Prime, které je součástí portfolia čerpadel LKH, kombinuje pokročilou technologii vzduchového šroubu, optimalizovanou geometrii oběžného kola a skříně pro tichý a spolehlivý provoz, zvýšenou energetickou účinnost a sníženou uhlíkovou stopu. Jeho vynikající kvalita a výkon zvyšují provozní produktivitu. Šroub je vyroben z masivní tyče bez svarů pro hladký povrch a splňuje přísné hygienické normy a požadavky. Samonasávací čerpadlo má mechanickou ucpávku bez vyluhovatelných částic a je určeno pro aplikace CIP zahrnující směs vzduchu, plynu a kapaliny. Dlouhá životnost těsnění a absence kontaminace zvyšují produktivitu a výnos.

Jak funguje odstředivé čerpadlo LKH Prime

Konstrukce

Alfa Laval LKH Prime je samonasávací odstředivé čerpadlo založené na technologii vzduchového šroubu. Nabízí vynikající provozní účinnost a snižuje spotřebu energie. Čerpadlo dosahuje kapacity až 110 m³/hod a tlaku až 115 m sloupce.

Samonasávací čerpadlo sdílí mnoho společných součástí s řadou čerpadel Alfa Laval LKH, včetně oběžného kola, které lze seříznout pro optimalizaci výkonu čerpadla podle jeho použití. Mezi specializované komponenty patří vrtule, skříň, recirkulační potrubí a kryt.

Princip činnosti

Abychom pochopili, jak samonasávací čerpadlo funguje, je nezbytné vědět, že k vytvoření podtlaku používá kombinaci vzduchu a vody, což mu umožňuje čerpat kapalinu z nižší hladiny. V aplikacích, kde čerpané médium obsahuje směs vzduchu a kapaliny v sacím potrubí, způsobuje rotace vzduchového šroubu vytvoření souvislého kapalinového prstence uvnitř nádoby.

Díky excentrické poloze nádoby vzhledem k vzduchovému šroubu se mezi kapalinovým prstencem a vzduchovým šroubem vytváří vzduchová komora, jak je znázorněno, která se rozděluje do vzduchových kapes mezi lopatkami vzduchového šroubu.

Neustálé otáčení vzduchového šroubu vtlačuje vzduchové kapsy skrz nádobu do sacího stupně rotoru, které jsou poté odčerpávány výtlakem.

Kapalina se z výtlaku vrací recirkulačním potrubím do nádoby, aby se zajistilo neustálé udržení kapalinového prstence.

Pokud není přítomen žádný vzduch, nádoba a recirkulační smyčka nefungují a jsou zcela naplněny kapalinou. Kapalina prochází přes nádobu do sacího stupně oběžného kola, což umožňuje čerpadlu fungovat jako tradiční odstředivé čerpadlo.



Možnosti konfigurace samonasávacího čerpadla

  • Oběžné kolo se zmenšeným průměrem
  • Motor do výbušného prostředí
  • Dvojité mechanické hřídelové těsnění
  • Povrchová úprava smáčeného produktu Ra ≤ 0,8 µm
  • Elastomery ve styku s produktem z EPDM, nitrilu (NBR) nebo fluorovaného kaučuku (FPM)
  • Rotační těsnicí kroužek z karbidu křemíku
  • ½" třísvorkové vypouštěcí přípojky (dvě přípojky)
.

Prvotřídní Prime

Čerpadlo Alfa Laval LKH Prime se stává novým standardem samonasávací čerpací techniky.

Energetická účinnost

Pomocí kombinace technického principu „air-screw“, optimalizovaného rotoru a geometrie skříně překračuje čerpadlo Alfa Laval LKH Prime zvyklosti oboru co do tichého, účinného chodu s omezením spotřeby energie a emisí CO2. Čerpadlo Alfa Laval LKH Prime je určeno pro podmínky podle nejpřísnějších norem a hygienických předpisů.

Prvotřídní platforma

Čerpadlo Alfa Laval LKH Prime, modelový přírůstek řady špičkových čerpadel Alfa Laval LKH, je charakteristické dokonalou funkčností, vysokou kvalitou a spolehlivostí. To se promítá ve zlepšení provozní produktivity.

Univerzálnost

Předurčené primárně jako vratné čerpadlo CIP a čerpání kapalin se vzduchem, může Alfa Laval LKH Prime čerpat i produkty (bez potřeby dalšího produktového čerpadla) a tím snížit investiční náročnost při návrhu procesních technologií - prakticky v kterémkoliv oboru.

Normy celého světa

Tiché čerpadlo Alfa Laval LKH Prime je určeno pro podmínky nejpřísnějších norem a hygienických předpisů.

Jednoduchá údržba

Údržba čerpadla je nenáročná a nákladově efektivní, stejně jako servis. Použití dílů shodných s ostatními typy řady LKH znamená nižší provozní náklady a zajištění trvalé provozuschopnosti čerpadla Alfa Laval LKH Prime UltraPure, navíc se zálohou v globální servisní síti Alfa Laval.

Důvěryhodný dodavatel

Alfa Laval je předním celosvětovým dodavatelem zařízení s historií úspěchů sahající až k roku 1883 a jedním z největších světových dodavatelů hygienických čerpadel. Čerpadlo Alfa Laval LKH Prime se k dlouhému seznamu výkonné techniky s minimalizovanou spotřebou energie připojuje.

Výhody produktu

  • Energetická účinnost: Vynikající účinnost je jádrem snížení spotřeby energie a emisí CO2.
  • Univerzálnost: Předurčené primárně pro CIP aplikace a čerpání kapalin se vzduchem, může však čerpat i produkty (bez potřeby dalšího produktového čerpadla) a tím snížit investiční náročnost při návrhu procesních technologií.
  • Kvalita a spolehlivost: Čerpadlo Alfa Laval LKH Prime vychází z ověřené konstrukce řady LKH, pověstné kvalitou a spolehlivostí.
  • Tiché a hygienické: Čerpadlo pracuje velmi tiše a z hlediska hygieny splňuje nejpřísnější normy.
  • Jednoduchý servis: Použití dílů shodných s ostatními čerpadly Alfa Laval LKH je zárukou jednoduchosti servisu a údržby.

Alfa Laval LKH Prime UltraPure

Prvotřídní Prime - Nový standard samonasávací čerpací techniky.
Alfa Laval LKH Prime UltraPure

Katalog Close at Hand

Close at hand brochure



Katalog hygienických zařízení „Close at hand“ obsahuje produktové letáky, odkazy na animace, brožury a seznamy produktů k objednávání.

Najít produkt Alfa Laval

CAD portál








CAD portál Alfa Laval je důležitou platformou pro stahování podrobných informací o produktech, 2D nákresy a 3D modelů produktů.

Navštivte CAD portál



Balíček dokumentace Q-doc

Q-doc documentation in hand.png



Alfa Laval Q-doc je komplexní dokumentační balíček pro naše zařízení UltraPure, který zajišťuje plnou sledovatelnost všech součástí, které přicházejí do styku s produktem.

Prozkoumejte balíček dokumentace





Servis

Naše globální servisní síť vám poskytne díly a odborné znalosti, ať jste kdekoli a kdykoli je budete potřebovat. Zajištěním delší doby provozuschopnosti, dostupnosti a optimalizace vám pomáháme zajistit klid a maximalizovat návratnost investic. Ve spolupráci s vámi můžeme naše služby začlenit do servisní smlouvy Alfa Laval, která vám zajistí předvídatelný a bezproblémový provoz.

Získejte podrobnější informace o naší nabídce služeb                                                         Řešení potíží

Náhradní díly a servis                                                                                                 Technická podpora

Vyhledávání sériového čísla                                                                                 Certifikace



How can we help you?V případě jakýchkoli dotazů nás neváhejte kontaktovat.

Kontaktujte nás

Splňuje globální standardy

Čerpadlo Alfa Laval LKH Prime je tiché a navrženo tak, aby splňovalo nejpřísnější normy a hygienické požadavky.

Snadná údržba

Servis a údržba samonasávacího odstředivého čerpadla jsou snadné a cenově výhodné. Díky sdílení společných dílů s ostatními čerpadly řady Alfa Laval LKH nabízí čerpadlo Alfa Laval LKH Prime nízké náklady na vlastnictví a delší provozuschopnost, což je podpořeno zabezpečením, které zajišťuje globální servisní síť Alfa Laval.

Důvěryhodný dodavatel

Alfa Laval je předním světovým dodavatelem zařízení s historií excelence sahající až do roku 1883 a jedním z největších světových dodavatelů hygienických čerpadel. Samonasávací čerpadlo Alfa Laval LKH Prime doplňuje dlouhý seznam vysoce výkonných zařízení, která minimalizují spotřebu energie.

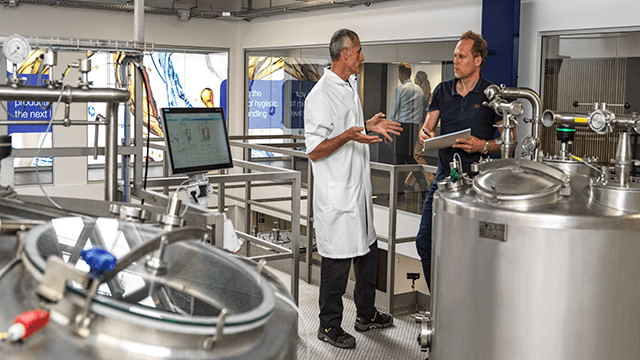

Navštivte Centrum aplikací a inovací



Application and Innovation Centre_Kolding_Customer test centre_640x340x2.png

Chcete určit optimální vybavení pro danou práci a odhalit reálné úspory ještě předtím, než se rozhodnete pro modernizaci? V Centru aplikací a inovací Alfa Laval můžete právě toto uskutečnit.

Další informace

Optimize™ od Alfa Laval




Optimize™ od Alfa Laval vylepšuje vaše stávající procesy a umožňuje až 90% úsporu vody, energie a chemikálií s malými a bezrizikovými investicemi.



Přečtěte si více

360° Servisní a údržbová videa

Čerpadla Alfa Laval LKH Prime – výměna jednoho hřídelového těsnění

Čerpadla Alfa Laval LKH Prime – dvojité mechanické hřídelové těsnění

Servisní sady Alfa Laval



Jak to funguje

Konstrukce

Alfa Laval LKH Prime je samonasávací odstředivé čerpadlo založené na technologii vzduchového šroubu. Nabízí vynikající provozní účinnost a snižuje spotřebu energie. Čerpadlo dosahuje kapacity až 110 m³/hod a tlaku až 115 m sloupce.

Samonasávací čerpadlo sdílí mnoho společných součástí s řadou čerpadel Alfa Laval LKH, včetně oběžného kola, které lze seříznout pro optimalizaci výkonu čerpadla podle jeho použití. Mezi specializované komponenty patří vrtule, skříň, recirkulační potrubí a kryt.

Princip činnosti

Abychom pochopili, jak samonasávací čerpadlo funguje, je nezbytné vědět, že k vytvoření podtlaku používá kombinaci vzduchu a vody, což mu umožňuje čerpat kapalinu z nižší hladiny. V aplikacích, kde čerpané médium obsahuje směs vzduchu a kapaliny v sacím potrubí, způsobuje rotace vzduchového šroubu vytvoření souvislého kapalinového prstence uvnitř nádoby.

Díky excentrické poloze nádoby vzhledem k vzduchovému šroubu se mezi kapalinovým prstencem a vzduchovým šroubem vytváří vzduchová komora, jak je znázorněno, která se rozděluje do vzduchových kapes mezi lopatkami vzduchového šroubu.

Neustálé otáčení vzduchového šroubu vtlačuje vzduchové kapsy skrz nádobu do sacího stupně rotoru, které jsou poté odčerpávány výtlakem.

Kapalina se z výtlaku vrací recirkulačním potrubím do nádoby, aby se zajistilo neustálé udržení kapalinového prstence.

Pokud není přítomen žádný vzduch, nádoba a recirkulační smyčka nefungují a jsou zcela naplněny kapalinou. Kapalina prochází přes nádobu do sacího stupně oběžného kola, což umožňuje čerpadlu fungovat jako tradiční odstředivé čerpadlo.



Možnosti konfigurace samonasávacího čerpadla

  • Oběžné kolo se zmenšeným průměrem
  • Motor do výbušného prostředí
  • Dvojité mechanické hřídelové těsnění
  • Povrchová úprava smáčeného produktu Ra ≤ 0,8 µm
  • Elastomery ve styku s produktem z EPDM, nitrilu (NBR) nebo fluorovaného kaučuku (FPM)
  • Rotační těsnicí kroužek z karbidu křemíku
  • ½" třísvorkové vypouštěcí přípojky (dvě přípojky)
