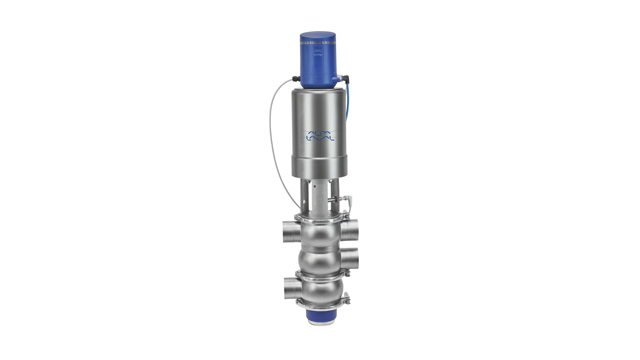

Unique Mixproof 3-Body
Ventily Alfa Laval Unique Mixproof 3-Body umožňují souběžné proudění dvou různých médií nebo tekutin stejným ventilem bez rizika křížové kontaminace. Ventil je vybaven i přepouštěcí funkcí.
Nákladově efektivní, bezpečný a bezúkapový provoz
- Provoz bez úkapu
- Jednodušší údržba
- Vysoká hygieničnost
- Vynikající úroveň bezpečnosti
- Využití osvědčené platformy
Ventily Unique Mixproof 3-Body zaručují optimální průtok médií, vysokou hygieničnost, maximální provozuschopnost a nízké celkové náklady na vlastnictví. Jejich modulární konstrukce se třemi těly ventilu zajišťuje spolehlivou a bezpečnou manipulaci s tekutinami, takže jsou ideální pro použití jako přepouštěcí ventily v hygienických aplikacích. To znamená značné úspory i zvýšení efektivity.
Nákladově efektivní dvousedlový ventil
Dosáhněte mimořádných výsledků a ušetřete peníze. Nahraďte dva a více ventilů jiného typu jediným ventilem Alfa Laval Unique Mixproof 3-Body. Dvě nezávislé kuželky a plně vyvážená konstrukce umožňují souběžné proudění dvou různých médií nebo tekutin stejným ventilem bez rizika křížové kontaminace i v případě tlakového rázu.
Výjimečná funkčnost bez úkapu
Užijte si dlouhodobý provoz bez úkapu. Bezpečný a hygienický provoz je zajištěn díky dvousedlové konstrukci, která brání křížové kontaminaci; zvýšenou ochranu pak zaručují těsnění s dvojitým břitem.
Snadné čištění a údržba
Údržba a čištění jsou rychlé a snadné díky konstrukci s přístupem shora, absenci součástí vyžadujících nastavení, snadné údržbě pohonu a těsněním s integrovanou detekcí úniků. Dvousedlové ventily Unique 3-Body jsou vždy vybaveny funkcí zdvihu horního sedla a funkcí zdvihu spodního sedla, takže splňují přísné hygienické normy.
Snadná konfigurace a modernizace
Optimalizujte svůj hygienický proces úpravou dvousedlových ventilů Alfa Laval Unique 3-Body tak, aby vyhovovaly vašim potřebám. Modulární konstrukce usnadňuje i použití dvousedlového ventilu vždy, kdy má dojít ke změně vašeho procesu při současném zachování efektivity, hygieničnosti a kontinuity výroby.
Plný užitek z ventilů Unique Mixproof získáte v případě jejich kombinace se snímacími a řídicími jednotkami ThinkTop značky Alfa Laval.
Jak to funguje

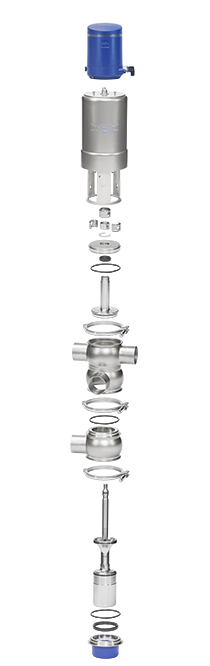

Konstrukce
Koncept ventilu Alfa Laval Unique Mixproof je založen na souboru základních součástí, mezi něž patří těleso ventilu, kuželka, pohon, volitelné doplňky pro čištění a příslušenství, které podporují širokou škálu aplikací. Z těchto součástí můžete sestavit dvousedlový ventil Unique, který bude přesně odpovídat vašim požadavkům.
V zájmu usnadnění údržby je dvousedlový ventil Alfa Laval Unique 3-Body opatřen i otvory pro detekci úniku, které předem upozorňují na opotřebení nebo poškození statických O-kroužků. Obsluha může tedy ventil kdykoli vizuálně zkontrolovat, aniž by jej bylo nutné rozebírat.
Princip činnosti
Dvousedlové ventily Alfa Laval Unique 3-Body mají normálně zavřené (NC) dvojité sedlo a normálně otevřené (NO) jednoduché sedlo. Ventil se ovládá na dálku pomocí stlačeného vzduchu.
K oddělení obou kapalin má ventil dvě nezávislá těsnění kuželek. Prostor mezi těmito dvěma těsněními tvoří lekážní komoru při atmosférickém tlaku. Ve vzácném případě náhodného úniku produktu proudí produkt do lekážní komory a je vypouštěn přes lekážní výpusť.
Když je ventil otevřený, úniková komora je zavřená. Produkt může proudit z horní části těla do střední části těla ventilu, aniž by docházelo k jeho úkapu.
Když je ventil uzavřený, úniková komora je otevřená. Produkt může proudit z dolní části těla do střední části těla ventilu, aniž by docházelo k jeho úkapu.
Ventil lze snadno vyčistit a chránit před účinky vodního rázu podle specifických požadavků daného procesu a konfigurace ventilu. (Během provozu ventilu nedochází k úkapu produktu).
Systém SpiralClean
V zájmu zajištění hygienického provozního stavu dvousedlových ventilů Unique Mixproof nabízí společnost Alfa Laval systém SpiralClean, sloužící k čištění vnějších a horních vyvážených kuželek ventilů. Díky menší spotřebě čisticí kapaliny, pomocných médií a díky kratšímu času je čištění se systémem SpiralClean doporučováno do provozů pracujících s médii s vysokým obsahem sušiny. Všechny externí systémy CIP pro dvousedlové ventily Unique standardně využívají konstrukci SpiralClean.
Další velký přínos: Systém SpiralClean prodlužuje životnost dvousedlových ventilů Unique.
Součást širokého sortimentu ventilů
Alfa Laval nabízí komplexní nabídku ventilů určených pro hygienické aplikace v oblasti mlékárenství, potravinářství, domácí a osobní péče, a v biotechnologickém a farmaceutickém průmyslu.
- Alfa Laval Unique Mixproof pro velké částice
- Alfa Laval Unigue Mixproof dnový ventil
- Alfa Laval Unique Mixproof horizontální ventil pro nádrže
- Alfa Laval Unique Mixproof UltraPure
- Alfa Laval Unigue Mixproof ventil
Další produkty ze sortimentu ventilů naleznete v dalších kategoriích: klapky, řídící ventily/zpětné klapky, dvousedlové ventily, regulační ventily, pojistné ventily, vzorkovací ventily, jednosedlové ventily a další.
