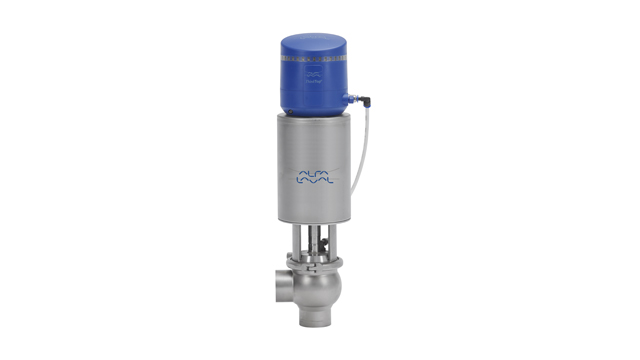

Unique SSV Aseptic
Aseptický ventil Unique SSV pro sterilní procesní aplikace. Membránová jednotka z jednoho kusu hermeticky těsní proti vniknutí cizorodých látek z atmosféry a během zpracování zajišťuje plnou ochranu proti účinkům mikroorganismů. Tato speciální membrána nabízí modularitu, protože může být použita se širokou škálou konfigurací Unique SSV – včetně standardních, tangenciálních, dvoustupňových, ručních a vypouštěcích ventilů nádrží.
Univerzální a spolehlivý jednosedlový ventil
Jednosedlové ventily Alfa Laval (SSV) jsou robustní a spolehlivé pneumatické sedlové ventily, které jsou vysoce spolehlivé a všestranné.
Modulární konstrukce nabízí nákladově efektivní a téměř nekonečné možnosti pro sedlové ventily ke speciálním účelům, které splňují vysoké standardy hygieny a aseptické kompatibility. Ventilová tělesa, kuželky a pohony Unique SSV lze nakonfigurovat tak, aby splňovaly prakticky všechny požadavky.
Náš průvodce výběrem ukazuje řadu kombinací funkcí a typů, které jsou u sortimentu ventilů Unique SSV k dispozici.
V USA a Kanadě odpovídá jednosedlovému ventilu Unique model Unique 7000.
Špičková bezpečnost procesů s ventily
Řada Unique SSV je postavena na osvědčené modulární platformě, která se používá u více než milionu ventilů, které jsou na celém světě v provozu. Těleso ventilu představuje výlisek z jediného disku z nerezové oceli, je tedy mimořádně pevné a odolné, čímž je zajištěna bezpečnost výroby. Vyšší výkon pohonu umožňuje bezpečnější a efektivnější provoz.
Výjimečná hygiena ventilu
Řada Unique SSV je zkonstruována tak, aby zajišťovala vynikající hygienu a čistitelnost. Díky povrchové úpravě s hodnotou Ra ≤ 0,8 μm eliminuje hladké těleso ventilu bez svarů štěrbiny, na kterých se mohou zachycovat bakterie. Konstrukce kuželky podporuje vylepšené možnosti čištění na místě a břitové těsnění s dvojitým okrajem minimalizuje nebezpečí křížové kontaminace.
Ventily Alfa Laval Unique SSV splňují většinu norem požadovaných v potravinářském, mlékárenském, nápojovém a kosmetickém průmyslu. Řada Unique SSV je certifikována organizací EHEDG s oprávněním používat symbol 3-A. Tento sortiment navíc umožňuje plnou sledovatelnost v souladu s nařízením EU o potravinách č. 1935/2004.
Další informace naleznete v části Dokumentace.
Delší životnost ventilu
V zájmu zajištění vysoké kvality utěsnění nabízí řada Unique SSV definovanou hodnotu komprese O-kroužků při kontaktu kovu s kovem mezi kuželkou a sedlem. Tím se výrazně snižuje opotřebení a prodlužuje životnost ventilu. Standardně se ventil Unique SSV dodává s pohonem umožňujícím částečnou údržbu, na který se poskytuje pětiletá záruka.
Nízké celkové náklady na vlastnictví
Díky svému jednoduché a spolehlivé konstrukci nabízí řada Unique SSV dlouhou životnost, nižší ztráty produktu, vyšší bezpečnost produktu a delší provozuschopnost při zpracování. Použití jen několika pohyblivých součástí snižuje požadavky na servis a náklady na zásoby náhradních dílů. K nízkým celkovým nákladům na vlastnictví u ventilů Unique SSV dále přispívají efektivnější postupy CIP s kratšími čisticími cykly a následným snížením množství použitých čistících prostředků, vody a obslužných médií.
Konstrukce
Řada Unique SSV značky Alfa Laval se skládá z jednoho, dvou nebo tří ventilových těles, kuželky, těsnění, pohonu a upínací objímky.
Výhody produktu
- Robustní a spolehlivý pneumatický ventil
- Nákladově efektivní
- Špičková bezpečnostní funkce ventilu
Katalog produktů
Jak to funguje
Princip činnosti
Alfa Laval Unique SSV je normálně zavřený (NC) ventil, který se ovládá na dálku pomocí stlačeného vzduchu. Ventil má obecně dva pracovní porty pro přívod vzduchu a dodávku procesního vzduchu; u přepínacích ventilů je vyžadován třetí port.
Unique SSV Unique SSV
Aseptický uzavírací ventil Aseptický přepínací ventil
Unique SSV Aseptic
Fully modular with the proven design of the Unique SSV the aseptic single seat valve is equipped with a hermetic sealing diaphragm that ensures true aseptic conditions during operation. It hermetically seals against intrusion from the atmosphere and ensures full protection against the effects of microorganisms.
With a “sandwich construction” of PTFE on the product side, EPDM and an enforcing mesh, the aseptic diaphragm is optimized to guarantee reliable performance and long lifetime. In open position the one-piece diaphragm is mechanically supported by the valve to reduce wear and increase endurance.
The Alfa Laval Aseptic valve is available in both pneumatic and manual configurations.
Options
- Fully maintainable actuator
- High-pressure actuator
- Product wetted seals in HNBR or FPM
- Valve sensing and control devices, incl ThinkTop, ThinkTop Basic and IndiTop
- Fittings in accordance with required standard
- External surface finish 3-A bright
Versatile and reliable single seat valve
Alfa Laval Unique single seat valves (SSVs) are robust and reliable pneumatic seat valves that are supremely reliable and versatile.
Modularity provides cost-effective and nearly endless possibilities for purpose-built seat valves that meet high standards of hygiene and aseptic compatibility. Configure the Unique SSV valve bodies, plugs and actuators to meet virtually any requirement.
Our Selection Guide illustrates the many combinations of features and types available with the Unique SSV valve range.
Superior valve process safety
The Unique SSV range is built on a proven modular platform used on more than a million valves in service worldwide. Pressed from a single stainless steel disc, the valve body is extremely strong and durable, thus ensuring production safety. The enhanced performance of the actuator makes operation safer and more efficient.
