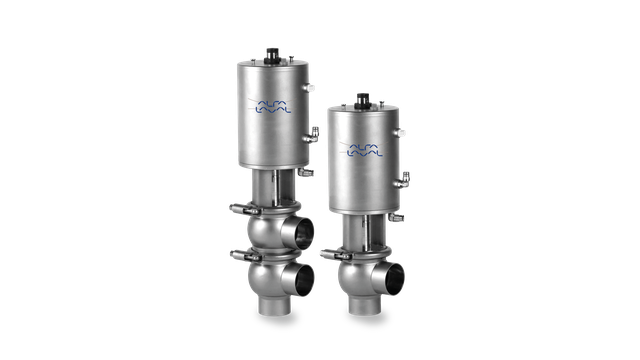

Unique SSV s mezipolohou
Dvoustupňové ventily Unique SSV jsou univerzální a spolehlivé pneumatické sedlové ventily s jedinou styčnou plochou mezi kuželem a sedlem, což výrazně snižuje riziko kontaminace. Jejich kompaktní, modulární a hygienická konstrukce splňuje i ty nejpřísnější požadavky na čistotu a bezpečnost provozu.
Pro použití při dávkování, dvoustupňovém plnění nebo pro současné vypouštění dvou potrubí
- Výjimečná hygiena a dlouhá životnost ventilu
- Špičková čistitelnost – hladké vnitřní tělo ventilu bez zákoutí
- Dlouhá životnost těsnění díky přesně definovanému stlačení
- Vyšší bezpečnost produktu díky detekci úniku na statickém těsnění
- Ochrana proti úplnému vakuu díky dvojitému těsnicímu břitu
Dvoustupňové ventily Unique SSV, vycházející z osvědčené platformy Alfa Laval Unique SSV, jsou ideální pro dávkování a dvoustupňové plnění s přesným objemem nebo pro současné vypouštění dvou potrubí při minimalizaci rizika tlakových rázů. Nastavitelná výška zdvihu umožňuje přesné nastavení objemu podle konkrétních požadavků. Díky malému počtu pohyblivých částí je ventil snadno rozebíratelný, vysoce spolehlivý a nenáročný na údržbu. Široká nabídka volitelného příslušenství umožňuje přizpůsobení specifickým potřebám provozu. Dvoustupňové ventily Unique SSV jsou navrženy pro dávkování a plnění v celé řadě hygienických aplikací v mlékárenském, potravinářském, nápojovém, pivovarnickém průmyslu a mnoha dalších odvětvích.
Jak funguje dvoustupňový ventil Unique SSV?
Provozní princip
Dvoustupňový ventil Alfa Laval Unique SSV je pneumaticky ovládaný sedlový ventil, který se na dálku ovládá pomocí stlačeného vzduchu. Ventil má obvykle dva pracovní porty – jeden pro přívod ovládacího vzduchu a druhý pro procesní vzduch; u přepínacích ventilů je zapotřebí třetí port.
Tělo ventilu Unique
Univerzální a spolehlivý jednosedlový ventil
Jednosedlové ventily Alfa Laval Unique (SSV) jsou robustní a spolehlivé pneumatické ventily, které vynikají svou univerzálností a dlouhou životností.
Modulární konstrukce nabízí cenově efektivní a téměř neomezené možnosti konfigurace, které splní i ty nejvyšší požadavky na hygienu a aseptickou kompatibilitu. Tělesa ventilů, kužely i pohony Unique SSV lze přizpůsobit téměř jakémukoliv provoznímu požadavku.
Náš Výběrový průvodce ilustruje širokou škálu kombinací funkcí a typů, které řada Unique SSV nabízí.
Špičková bezpečnost provozu
Řada Unique SSV je postavena na osvědčené modulární platformě, kterou využívá více než milion ventilů po celém světě. Tělo ventilu je lisováno z jednoho kusu nerezové oceli, což zajišťuje mimořádnou pevnost, odolnost a bezpečnost výroby. Vylepšený výkon pohonu přispívá k vyšší bezpečnosti a efektivitě provozu.
Výjimečná hygiena ventilu
Ventily Unique SSV jsou navrženy pro maximální hygienu a snadné čištění. Díky povrchové úpravě Ra ≤ 0,8 μm a hladkému, bezešvému tělu bez zákoutí, kde by se mohly usazovat bakterie, splňují nejpřísnější hygienické standardy. Konstrukce kuželu podporuje efektivní čištění na místě (CIP) a dvojité těsnění s břitem minimalizuje riziko křížové kontaminace.
Ventily Alfa Laval Unique SSV splňují většinu hygienických standardů požadovaných v mlékárenském, potravinářském, nápojovém i kosmetickém průmyslu. Řada Unique SSV je certifikována podle EHEDG a je oprávněna nést značku 3-A. Zároveň poskytuje plnou sledovatelnost v souladu s evropským nařízením o materiálech přicházejících do styku s potravinami (EU 1935/2004).
Podrobnější informace naleznete v dokumentaci.
Možnosti provedení
- Plně servisovatelný pohon
- Pohon pro vysoké tlaky
- Těsnění v kontaktu s produktem z HNBR nebo FPM
- Těsnění TR2 z PTFE pro speciální aplikace
- Snímací a řídicí zařízení ventilu, včetně ThinkTop a ThinkTop Basic
- Připojení dle požadované normy
- Vnější povrchová úprava 3-A bright
Vyšší odolnost ventilu
Pro zajištění vysoké těsnosti je řada Unique SSV vybavena přesně definovaným stlačením O-kroužků a kovovým dosedem mezi kuželem a sedlem. To výrazně snižuje opotřebení a prodlužuje životnost ventilu. Standardní provedení Unique SSV je dodáváno s částečně servisovatelným pohonem se zárukou pět let.
Nízké celkové náklady na vlastnictví
Díky jednoduché a spolehlivé konstrukci nabízí řada Unique SSV dlouhou životnost, minimální ztráty produktu, vyšší bezpečnost a více času v provozu. Malý počet pohyblivých částí snižuje nároky na servis i skladové zásoby. Efektivnější CIP procesy s kratšími čisticími cykly a nižší spotřebou čisticích prostředků, vody a energií dále přispívají k nízkým celkovým nákladům na vlastnictví.
Konstrukce
Řada Alfa Laval Unique SSV se skládá z jednoho, dvou nebo tří těles ventilu, kuželu, těsnění, pohonu a upínacího kroužku.
Katalog "Na dosah ruky"
Katalog hygienických zařízení „Na dosah ruky“ obsahuje produktové letáky, odkazy na animace, brožury a seznamy produktů k objednávání.
CAD portál
CAD portál Alfa Laval je důležitou platformou pro stahování podrobných informací o produktech, 2D nákresů a 3D modelů produktů.
Servisní služby
Naše globální servisní síť vám poskytne díly a odborné znalosti, ať jste kdekoli a kdykoli je budete potřebovat. Zajištěním delší doby provozuschopnosti, dostupnosti a optimalizace vám pomáháme zajistit klid a maximalizovat návratnost investic. Ve spolupráci s vámi můžeme naše služby začlenit do servisní smlouvy Alfa Laval, která vám zajistí předvídatelný a bezproblémový provoz.
Získejte podrobnější informace o naší nabídce služeb
Náhradní díly a servis
Řešení problémů a odstraňování závad Technická podpora
Vyhledávání sériového čísla Certifikace
