Membránové ventily Unique DV-ST UltraPure

Membránový ventil Unique UltraPure splňuje požadavky většiny sterilních a ultrahygienických procesů. Tyto kompaktní, lehké ventily modulární konstrukce nabízejí široké možnosti konfigurace pro specifické účely.

Vynikající hygienické provedení

Membránové ventily Alfa Laval jsou přirozenou volbou pro farmaceutický a biotechnologický průmysl. Membránový ventil však nabízí řešení pro všechna hygienická odvětví. Membránový ventil je také samozřejmou volbou v aseptických, hygienických a obslužných systémech v mlékárenském, nápojovém a potravinářském průmyslu pro úlohy, jako je dávkování, plnění, odklánění trasy a kontrola.

Řada Alfa Laval Unique DV-ST UltraPure konzistentně zajišťuje dokumentovaný, spolehlivý a aseptický provoz bez kontaminantů.

Vysoce kvalitní tělesa ventilu

Tělesa ventilů s nízkým obsahem delta-feritu a specifikovaným obsahem síry jsou standardem u všech kovaných i litých ventilů.

  • Litá tělesa jsou vyrobena pomocí vysoce přesného lití na vytavitelný model s nízkým obsahem delta-feritu.
  • Dvoucestné ventily, včetně kování pro upínací koncovky, jsou vyrobeny z jednoho kusu kovu.
  • Třícestné ventily a vypouštěcí ventily nádrží jsou k dispozici buď jako opracované z odlitku, nebo kované a svařované.

Kovaná a svařovaná tělesa ventilů nabízejí úspornou odlehčenou alternativu, která umožňuje snadnou instalaci a efektivní sterilizaci parou.

Široký sortiment osvědčených membrán

Široký sortiment dobře zdokumentovaných membrán farmaceutické třídy značky Alfa Laval splňuje požadavky klasifikací FDA a USP i deklarací TSE/ADI. Vysoce výkonná membrána S2 EPDM pro kontinuální provoz s párou při teplotách do 150°C prodlužuje životnost ventilů používaných v náročnějších procesních prostředích.

Inovativní návrh pohonu

Kompaktní a lehké pohony umožňují snadnou konverzi ovládací funkce (NC-vzduch / vzduch-NO). Konstrukce typu Unique dále umožňuje nastavení tlaku pružiny pohonu pro optimalizaci funkce utěsnění a životnosti membrány. U všech manuálních ovládacích mechanismů zajišťuje ochrana proti přetažení při utahování v ručním provozu definovaný pracovní tlak na membránu a zároveň prodlužuje životnost membrány. Všechny ocelové díly jsou vyrobeny z nerezové oceli.

Modulární konstrukce ventilu

Vytvořte si konfiguraci přesně podle svých požadavků. Model Unique DV-ST UltraPure je vyroben ze souboru základních součástí, které vám umožňují ventil snadno přizpůsobit individuálním potřebám široké škály aplikací. Viz odstavec Dokumentace a Jak to funguje.

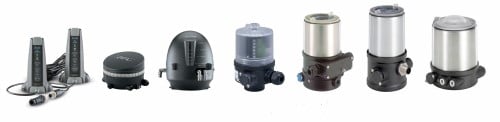

Automatizace a kontrola


Pohony

Rukojeti a držadla

Membrány

Těleso ventilu

Vícestupňové ventily

Aseptické membránové ventily

Membránové ventily Alfa Laval vycházejí z aseptického systému potažení vnitřních stěn. Ten je k dispozici v široké škále tvrdých a měkkých směsí od PTFE s opěrnou deskou buď z EPDM, nebo silikonu, až po EPDM s kevlarovým jádrem, pokud je vyžadována mimořádná mechanická stabilita.

Aseptické membránové ventily Alfa Laval lze ovládat pákou nebo pneumatickými pohony. Tyto pohony mohou být vybaveny rozsáhlou řadou regulačních a monitorovacích zařízení, včetně řídicích jednotek, indikátorů polohy, mechanismů pro úpravu těsnění a omezovačů zdvihu.

Dobře zdokumentované pro zajištění kvality

Všechna zařízení a součásti portfolia Alfa Laval pro biotechnologický a farmaceutický průmysl se dodávají s komplexním balíčkem dokumentace Alfa Laval Q-doc, který zajišťuje plnou transparentnost celého dodavatelského řetězce od pořízení surovin až po finální dodávku zařízení. Tím se zjednodušují nákupní a instalační procesy, stejně jako postupy při kvalifikaci, validaci a řízení změn. Na základě správné dokumentační praxe (GDP – Good Documentation Practice) pokrývá balíček Alfa Laval Q-doc všechny aspekty dodávek zařízení pro biotechnologický i farmaceutický průmysl a poskytuje zákazníkům transparentní a dobře zdokumentované zajištění jakosti pořizovaného zařízení.

Výhody produktů

  • Vynikající hygienický design
  • Aseptický výkon bez kontaminantů
  • Vysoce kvalitní tělesa ventilu




Jak to funguje

Konstrukce

Standardní jednotka Unique DV-ST UltraPure se skládá z tělesa ventilu, membrány, páky nebo pohonu. K dispozici jsou volitelné automatizační a regulační jednotky. Díky plně modulární konstrukci může být model Unique DV-ST UltraPure sestaven tak, aby splňoval prakticky jakýkoli požadavek v biotechnologickém a farmaceutickém průmyslu.

Princip činnosti

Standardní řada ventilů Unique DV-ST je určena pro automatické nebo ruční ovládání.

Manuální provoz

V manuálním režimu se ventil Unique DV-ST UltraPure ovládá pákou. Jednoduché otočení rukojeti tlačí kompresor směrem dolů na membránu a zatlačí membránu proti vnitřnímu obložení tělesa ventilu, čímž se ventil zavře.

Páka může být vyrobena z plně nerezové oceli, kompozitu z nerezové oceli, plného kompozitu nebo jako epoxidová verze. Všechny páky jsou vybaveny standardním optickým polohovacím zařízením a ochranou proti přetažení*. Volitelně může být páka pro zvýšení bezpečnosti uzamykatelná. Páka se k ventilu připevňuje pomocí čtyř šroubů a matic.

* Kromě páky z kompozitu.

Automatizovaný provoz

Ventily Unique DV-ST UltraPure lze ovládat na dálku stlačeným vzduchem pomocí pneumatického pohonu. Pohon ovládá axiální pohyb pístu, který ventil otevře nebo zavře v závislosti na funkci pohonu.

Pohon je k dispozici ve třech standardních provedeních: normálně zavřený (NC), normálně otevřený (NO) a dvojčinný typu vzduch/vzduch (A/A). Všechny verze mají integrovaný optický polohovač. Pohon se k ventilu připevňuje pomocí čtyř šroubů a matic.
