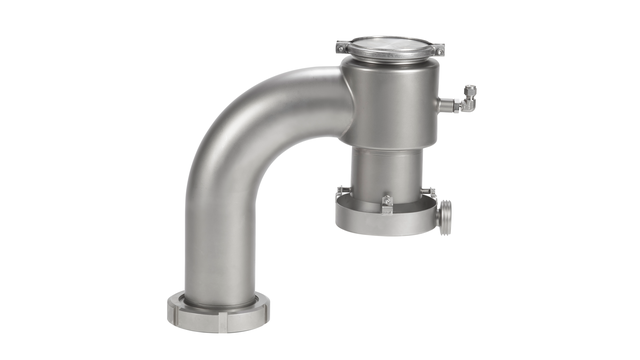

SB Podtlakový kombinovaný ventil
Zavzdušňovací souprava Alfa Laval SB minimalizuje riziko implozí v uzavřených procesních nádržích, které jsou vystaveny podmínkám podtlaku, jako je plnění nebo vyprazdňování nádrží, studené oplachování po horkém čištění nebo žíravé čištění v atmosféře CO2. Ventil lze integrovat do systému na vrcholu nádrže SCANDI BREW® a je navržen pro hygienické procesy v pivovarském, potravinářském, mlékárenském a nápojovém průmyslu.
Antipodtlaková bezpečnostní komora minimalizuje riziko imploze v uzavřených procesních nádržích
- Minimální riziko zhroucení nádrže v důsledku vnitřního podtlaku
- Plně čistitelné pomocí vestavěné CIP trysky (Cleaning-in-Place)
- Snadná integrace
- Nízké investiční náklady díky zjednodušené instalaci
- Lze kombinovat s dalšími ventily v individuálně sestavené horní části nádrže
Jedná se o cenově efektivní, spolehlivý a snadno instalovatelný podtlakový bezpečnostní ventil, který poskytuje účinnou ochranu proti podtlaku a zároveň zvyšuje spolehlivost procesu, bezpečnost zařízení i personálu. Tato antipodtlaková komora je určena pro použití v hygienických procesních nádržích v pivovarnictví, mlékárenství, potravinářství, nápojovém průmyslu a mnoha dalších odvětvích.
Jak funguje podtlakový kombinovaný ventil?
Konstrukce
V souladu se směrnicí PED 97/23/ES je zavzdušňovací souprava Alfa Laval SB tvořena nerezovým pláštěm z oceli AISI 316L, podtlakovou koncovkou a těsněním EPDM. Tento ventil lze použít jako integrální součást systému SCANDI BREW® na vrcholu nádrže.
Princip činnosti
Zavzdušňovací souprava chrání nádrže před zhroucením v důsledku vnitřního podtlaku. Používá-li se s pojistnými ventily, pomáhá chránit nádobu a zajistit vypouštění, pokud tlak v nádrži překročí přednastavenou hodnotu otevření. Používá-li se s regulačními ventily, pomáhá zajistit uvolnění tlaku, pokud tlak v nádrži překročí přednastavenou hodnotu otevření.
Čištění na místě (CIP)
Během každého cyklu čištění nádrže projde tělesem ventilu malý objem čisticí kapaliny (přibližně 500 až 800 l/min.) a vyčistí sedlo.Aby bylo zajištěno důkladné propláchnutí ventilového sedla, je nutno provést nucené otevření ventilu. Při tom nesmí být v nádrži přetlak ani podtlak. Doporučuje se použít odtokový kolektor, aby se zabránilo rozlití tekutiny CIP na nádrž.
Vynikající čistitelnost ventilu
Zavzdušňovací souprava umožňuje dosažení mimořádně vysoké úrovně hygieny. Jednotku prostě pomocí trysky CIP připojte k hlavnímu přívodu CIP. To umožňuje rychlé a účinné čištění během běžného cyklu CIP nádrže.
Efektivní ochrana proti podtlaku
Má-li zásadní význam vysoká bezpečnost procesů a spolehlivost produkce, pomáhá tato jednotka chránit nádrže před podtlakovými stavy, které mohou způsobit poškození nebo deformaci nádrže a únik produktu.
Je cenově výhodná, spolehlivá a snadno instalovatelná, poskytuje účinnou ochranu proti podtlaku a zároveň zvyšuje spolehlivost a bezpečnost procesu.
Všestranné hygienické provedení
Kromě zajištění ochrany nádrže proti podtlaku může být jednotka použita v kombinaci s pojistnými nebo regulačními ventily, které zajišťují ochranu proti přetlaku a procesní ochranu.
Možnosti
Pro ochranu proti přetlaku v nádrži a procesní ochranu lze podtlakovou stanici SB kombinovat se stanicí CO2, přetlakovým pojistným ventilem a přetlakovým odpouštěcím ventilem.
