Regulační ventil Unique RV-ST

Alfa Laval Unique RV-ST je univerzální hygienický ventil pro regulaci průtoku, který zajišťuje plynulou regulaci průtoku a tlaku při manipulaci s kapalinami ve velkých i malých objemech. Díky snadnému nastavení a elektro-pneumatickému polohovači splňuje nejvyšší požadavky na hygienu a bezpečnost v mlékárenském, potravinářském, pivovarnickém a mnoha dalších průmyslových odvětvích.

Ventil pro regulaci průtoku pro rychlé a přesné řízení procesního průtoku a tlaku

Zajišťuje konstantní tlak
Udržuje stálý průtok – i při nízkých objemech
Reguluje průtok nebo tlak čerpadla
Splňuje všechny procesní požadavky a pokrývá široký rozsah hodnot Kv

Splňte náročné požadavky na procesní hygienu, bezpečnost a regulaci průtoku i tlaku s regulačním ventilem Alfa Laval Unique RV-ST. Tento univerzální ventil pro regulaci průtoku a tlaku pokrývá hodnoty Kv od 1 do 250 m³/hod, což umožňuje splnit většinu požadavků zákazníků – i při velmi nízkých průtocích. Ventil je postaven na osvědčené platformě Unique SSV a sdílí standardní komponenty s řadou ventilů Alfa Laval Unique, což snižuje zásoby náhradních dílů, náklady a usnadňuje výměnu, pokud je to potřeba.

Jak funguje regulační ventil?

Konstrukce

Regulační ventil Alfa Laval Unique RV-ST s integrovaným IP převodníkem je třetí generací jednosedadlových ventilů. Nabízí:

Široký výběr kuželových ventilových dříků z nerezové oceli
Pohon Alfa Laval Unique s digitálním elektro-pneumatickým procesním regulátorem pro přesné řízení průtoku a tlaku produktu
Odolná, dlouhodobě funkční plastová pouzdra dříku, která eliminují zadírání kov na kov

Ventily od 1½” do 4” mají stejné standardní těsnění šoupátka jako celá řada ventilů Alfa Laval Unique. Jehličkový ventil 1” těsnění šoupátka nemá.

Dříky jsou našroubovány přímo na hřídel pohonu, což eliminuje spojku mezi dříkem a pohonem. Pouzdra na konci válce pohonu podpírají dřík a zajišťují jeho dokonalé vyrovnání.

Princip fungování

Elektro-pneumatický regulátor je ovládán na dálku pomocí digitálního elektro-pneumatického procesního regulátoru. Řídicí jednotka je dostupná ve dvou verzích: horní ovládání s displejem nebo základní ovládání bez displeje. Má analogové rozhraní 4–20 mA a je chráněna dle IP65 a IP67.

Možnosti

Vnější závity nebo clampové vložky dle požadované normy
Těsnění v kontaktu s produktem z HNBR nebo FPM
Udržovatelný pohon
Externí povrchová úprava tryskáním
Volitelné těsnění šoupátka: HNBR nebo FPM

Pokročilý elektro-pneumatický regulátor

Ventil pro regulaci průtoku je vybaven pokročilým elektro-pneumatickým regulátorem s integrovaným IP převodníkem. Ten umožňuje špičkové řízení průtoku produktu díky kombinaci různých tlakových spádů a délek zdvihu. Součástí je také bezkontaktní analogový polohový senzor, který měří polohu vřetene ventilu, a standardní komunikační rozhraní Profibus DP-V1 nebo volitelné DeviceNet. K dispozici jsou také možnosti analogové nebo binární zpětné vazby.

Snadné nastavení regulačního ventilu metodou push-and-play

Jedním stiskem tlačítka se ventil pro regulaci průtoku automaticky zkalibruje a je plně připraven k provozu.

Spolehlivý, snadno udržovatelný

Ventil je postaven na osvědčené platformě Unique SSV (Single Seat Valve), která má více než milion instalovaných ventilů po celém světě. Alfa Laval Unique RV-ST UltraPure nabízí stejnou spolehlivost, bezpečnost a jednoduchou údržbu. Třída ochrany IP65 a IP67 zajišťuje odolnost i v náročných provozních podmínkách.

Regulační ventil s maximální flexibilitou

Používá stejné minimum pohyblivých dílů, náhradních dílů a údržbových nástrojů a postupů jako ventily Alfa Laval Unique SSV. Pomocí dostupné sady pro modernizaci lze starší regulační ventily vybavit novou řídicí jednotkou. Nová řídicí jednotka také umožňuje přestavbu pohonu z NC (normálně uzavřený) na NO (normálně otevřený) a naopak.

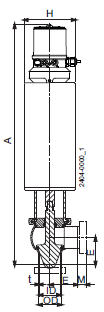

RV - ST Valve.jpg
