Alfa Laval - LKC Zpětná klapka

LKC Zpětná klapka

Zpětné ventily LKC-2 jsou speciálně konstruované pro použití v potrubí z nerezové oceli a zabraňují zpětnému proudění tekutin. Tyto standardní zpětné ventily jsou široce používány v různých procesech v celém sanitárním průmyslu, jsou bezpečné a vysoce spolehlivé.

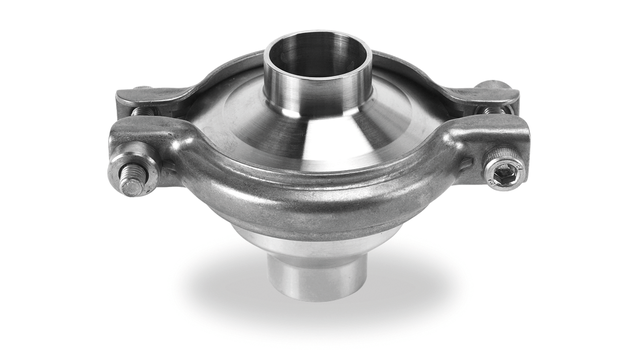

lkc2 non-return regulating valve right side 640x360

Bezpečná a spolehlivá ochrana procesů

Zpětné ventily LKC-2 značky Alfa Laval jsou vysoce spolehlivé zpětné ventily, které slouží k zajištění jednosměrného průtoku produktu procesními linkami. Tím je zajištěna ochrana procesních zařízení, která mohou být negativně ovlivněna zpětným prouděním, a zabraňuje se tlakovým rázům, případně nutnosti odstavení systému.

Sortiment zpětných ventilů

Standardní řada zpětných ventilů LKC-2 značky Alfa Laval je vyrobena ze běžné nerezové oceli 304 nebo nerezové oceli odolné proti kyselinám 316L.

Instalace ventilů je jednoduchá a jsou navrženy tak, aby zvládly maximální tlak produktu až 10 bar a teploty v rozmezí -10°C až 140°C (EPDM). Pro vyšší univerzálnost jsou tyto zpětné ventily k dispozici buď s pololesklou nebo leštěnou povrchovou úpravou a s řadou svařovacích koncovek pro připojení ISO nebo DIN.

Další informace naleznete v dokumentaci.

Výhody produktu

  • Vysoce spolehlivé zařízení
  • Snadná instalace
  • Ochrana procesních zařízení

Jak to funguje

Konstrukce

Zpětný ventil Alfa Laval LKC-2 se skládá z horního tělesa ventilu, spodního tělesa ventilu, kuželky, těsnicího kroužku a vodicího disku. Těleso ventilu je spojeno pomocí svorky a hygienicky utěsněno speciálním těsněním. Vodicí disk a čtyři trny vedou odpruženou kuželku ventilu s těsnicím O-kroužkem. Model LKC-2 je k dispozici se svařovacími koncovkami pro připojení ISO nebo DIN.

Princip činnosti

Pružina působí na kuželku a udržuje ventil zavřený, dokud síla z tlaku na vstupu nepřekročí sílu pružiny. Pokud dojde ke zpětnému proudění, síla pružiny a tlak z výstupu udržují ventil zavřený.

Volitelné možnosti

  • Těsnicí kroužky v kontaktu s produktem v provedení NBR nebo FPM
Check Valve TD406012 b

1 = Směr toku.

Ukazuje optimální zabudovanou situaci. Čtyři vodicí nohy "kuželky" ventilu zajišťují dobré vyrovnání. Otáčení o 90 °.
