Alfa Laval - SB vzorkovací mikroporty

SB vzorkovací mikroporty

Vzorkovací mikroport se široce využívá v pivovarnickém, potravinářském, mlékárenském a nápojovém průmyslu. Umožňuje odběry reprezentativních aseptických a mikrobiologických vzorků v malých objemech z nádrží a potrubí.

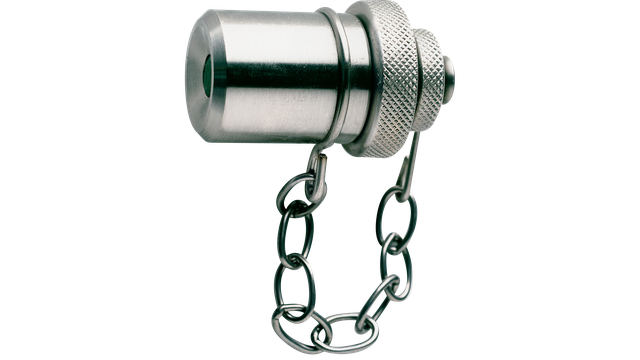

sb micro sample port left side 640x360

Aseptické vzorkování pro mikrobiologickou kontrolu

Aby se zajistila bezpečnost potravin a nápojů, má vzorkovací port přímý hygienický design s minimálním počtem komponent, díky čemuž je vzorkování uprostřed potrubí snadné, pohodlné a přesné.

Univerzální montáž

Přímá montáž na stěnu nádrže, stěnu potrubí nebo extrudované konce trubek ve svislé nebo vodorovné poloze činí tento port univerzální a vhodný pro širokou škálu aplikací a poskytuje flexibilitu potřebnou ke splnění požadavků na vzorkování.

Snadné čištění

Hygienická konstrukce zajišťuje optimální hygienu pro reprezentativní vzorkování. Pokud je port umístěn na stěně nádrže nebo na stěně potrubí, čistí se konec se zátkou, který je zarovnán se stěnou, automaticky během běžného cyklu CIP. V zájmu minimalizace rizika kontaminace lze zbytek zátky před odběrem vzorků snadno sterilizovat alkoholem.

Výhody produktu

  • Jednoduchý, hygienický design
  • Vysoce hygienické
  • Kompaktní velikost

Jak to funguje

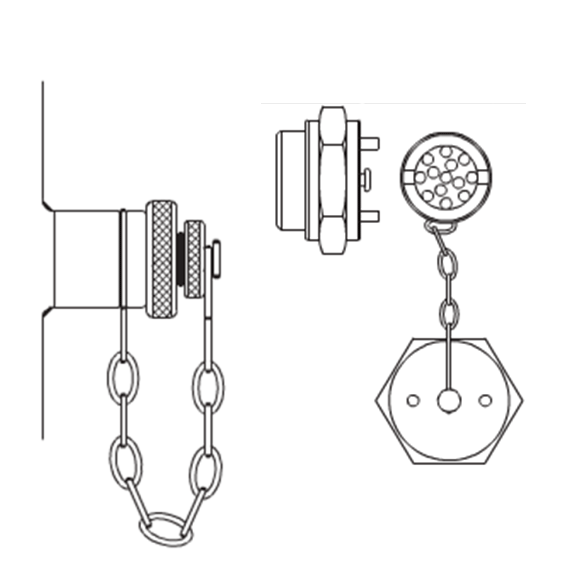

Konstrukce

Vzorkovací port se skládá z pouzdra s objímkou pro přímé navaření na stěnu nádrže nebo potrubí, pryžové zátky uchycené pomocí přítlačného šroubu, o-kroužku, řetízku a uzavírací zátky. Používají se tyto různé typy objímek:

  • Objímka typu T se navaří na otvor o průměru 25 mm ve stěně nádrže
  • Objímka typu P se navaří na stěnu trubky a poté se vyvrtá otvor o průměru 8 mm
  • Objímka typu PC je k dispozici pro navaření na extrudované zakončení trubek o velikosti 1" nebo DN25
