CB

Díky vysoké účinnosti, vynikající mechanické odolnosti a kompaktním rozměrům je řada pájených deskových výměníků tepla Alfa Laval CB ideální pro náročné instalace v omezeném prostoru. Proto se její modely staly běžnou náhradou za jiné typy výměníků tepla v systémech vytápění, chlazení a klimatizaci, mrazení, technologický ohřev a chlazení, chlazení olejů, přípravu teplé vody, solární vytápění a řadu dalších.

CB series brazed plate heat exchanger

Více o řadě CB

  • Široká škála modelů a konfigurací umožňuje dokonalé přizpůsobení vašemu použití a funkci
  • Asymetrický design desek Alfa Laval FlexFlow poskytuje optimální provoz v jednofázových i dvoufázových aplikacích
  • Patentovaný design IceSafe chrání výměníky CB před tvorbou krystalů během reverzního odtávání, kdy je kondenzátor využívan jako výparník
  • Alfa Laval nabízí řadu mimořádně malých asymetrických výměníků CB tepla, které se používají pro ohřev teplé vody v plynových kotlech
  • Výměníky mají jeden kompaktní design pro tlakové odolnosti od 32 do 90 barů

Pájené výměníky tepla Alfa Laval CB nabízejí oproti tradičním výměníkům tepla používaným v průmyslu, pro vytápění a chlazení, v chladírenství několik výhod. Vyšší termická účinnost a kompaktní konstrukce výměníků umožňuje jejich použití pro velké výkony i tam, kde je omezený prostor k instalaci. Díky řešení bez použití těsnění se spolehlivého provozu dosahuje i u vysokotlakých a vysokoteplotních aplikací. Alfa Laval nabízí velkému množství variant velikostí, výkonů, typů desek a připojení a díky různým variantám jedno, dvou či vícechodého zapojení je k dispozici téměř neomezený počet konfigurací. Kromě toho jsou výměníky CB opatřeny certifikací AHRI a splňují veškeré legislativní požadvky.

Minimální riziko. Maximální tepelný výkon.

Představujeme novou generaci pájených výměníků tepla s dvojitou stěnou. Nové pájené deskové výměníky tepla s dvojitou stěnou Alfa Laval v trojbariérovém řešení poskytují nejvyšší míru ochrany proti mísení médií. Na rozdíl od tradičních řešení s dvojitou stěnou dochází v tomto případě jen k omezené ztrátě účinnosti, takže váš systém bude zaručeně dosahovat nejvyššího možného tepelného výkonu.

DW heat exchangers 640x360

Moderní myšlení pro více možností

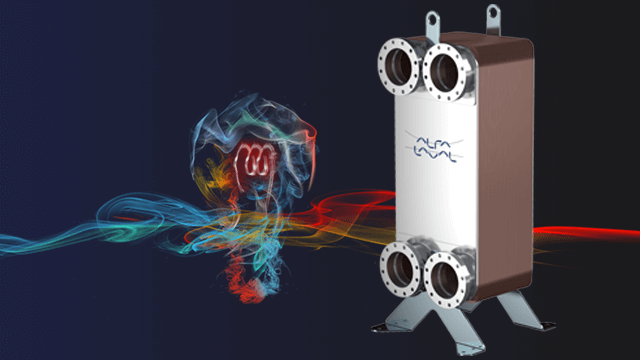

Představujeme pájený deskový výměník tepla Alfa Laval CB210

CB210 kombinuje všechny inovace v oblasti výměníků tepla Alfa Laval v jednom zařízení nové a převratné konstrukce. Díky vyšší výkonu i účinnosti a vynikající termické účinnosti získáte více možností pro moderní ohřev a chlazení.

Další informace

Hlavní aplikace

Vytápění domácností

Jednotky CB lze v domácnosti použít pro různé účely, včetně použití pro přípravu teplé užitkové vody a solární vytápění.

brazed residiential heating640x360

Tepelná čerpadla

Pájené výměníky tepla Alfa Laval lze použít jako kondenzátory, ekonomizéry, výparníky atd.

brazed heat pumps640x360

Chlazení motorů

Efektivní, robustní a kompaktní konstrukce jednotek CB je ideální pro náročné aplikace zahrnující použití motorů.

Transport cooling 640x360

Certifikace AHRI pro vytápění, chlazení a klimatizace

Deskové výměníky tepla Alfa Laval řady CB mají certifikací v souladu s programem pro výměníky tepla typu kapalina-kapalina Institutu pro klimatizaci, vytápění a chlazení (Air Conditioning, Heating and Refrigeration Institute, AHRI). Tento program nabízí nezávislé ověření funkce výměníků tepla používaných v systémech pro vytápění, chlazení a klimatizaci na základě specifikací zveřejněných výrobcem.

brazed alfanova ahri640x360

Jak to funguje

Tenká profilovaná deska z nerezové ocely zajišťuje přestup tepla, zatímco mědí pájené spoje médium hermeticky uzavírají ve svazku desek. Výsledkem je vysoce účinný výměník tepla složený výhradně z povrchů, které aktivně přispívají k přestupu tepla. Spájena jsou i místa kontaktu mezi deskami, což zvyšuje odolnost proti únavě materiálu v důsledku vysokého tlaku a teploty.

Kanály mezi deskami jsou uspořádány tak, aby média proudila sousedícími kanály v protiproudu, což dále zvyšuje účinnost přenosu tepla. K dispozici je i konfigurace, v níž je zapojení souproudé.

Chcete-li se dozvědět více, prohlédněte si animaci.


Unikátní vlastnosti pro zvýšení vašeho výkonu

Alfa Laval má více než 80 let zkušeností s inovacemi v oblasti přenosu tepla a ví, co je zapotřebí k dodání vysoce výkonných řešení pro jakékoli použití. Naši odborníci neustále vyvíjejí inovace, které pájeným deskovým výměníkům tepla zajišťují spolehlivější výkon a vyšší efektivitu.

PressureSecure

Nepřekonatelná síla pro náročné provozy

Náš inovativní design desek je vhodný pro širokou škálu vysokoteplotních a vysokotlakých aplikací. Výměníky mohou být provozovány s menším počtem tenčích desek, což se promítá do úspory surovin a energie, nižší spotřeby chladiva a delší životnosti zařízení.



REFuture

Investice do budoucnosti pro chladiva zítřka

Společnost Alfa Laval je inovativní hnací sílou při vývoji řešení pro přírodní chladiva, díky mnohaleté zkušenosti s produkty využívající chladiva nové generace a chladiva s nízkým GWP, které vám pomohou naplnit cíle udržitelnosti i veškeré legislativní požadavky.

FlexFlow™

Vynikající termická účinnost

Patentovaný design asymetrické desky Alfa Laval je jednou z mnoha jedinečných inovací, který vám díky optimalizaci tlakových ztrát a zvýšené turbulenci poskytne vyšší termickou účinnost. Kromě snížení spotřeby energie dosáhnete i snížení objemu chladiva.

IceSafe

Řízené, nedestruktivní zamrznutí

Pro aplikace, kde je to vyžadováno, umíme nabídnout deskové výměníky tepla navržené tak, aby za určitých provozních podmínek umožňovaly tvoření ledových krystalů, ale zároveň aby tyto krystaly byly přemístěny z citlivých oblastí. To zajišťuje jak spolehlivý výkon, tak dlouhou životnost zařízení.


Jak najít nejvhodnější výměník tepla Alfa Laval CB

Řada pájených deskových výměníků tepla Alfa Laval CB má pět základních tlakových odolností, které odpovídají různým maximálním výpočtovým tlakům a které jsou optimalizované pro použití s různými chladivy:

  • Jednotky CB – 32 barů
  • Jednotky CBH – 45 barů
  • Jednotky CBK – 49 barů
  • Jednotky CBP – 60 barů
  • Jednotky CBXP – 90 barů

Můžete si být jisti že dostanete nejvhodnější řešení pro vaši aplikaci, společnost Alfa Laval nabízí množství užitečných nástrojů a aplikačně/produktových průvodců. Začněte tím, že prozkoumáte náš Product Guide – interaktivní nástroj, který vám pomůže rychle najít ideální řešení.

Otevřít Product guide, online nástroj pro výběr výměníků tepla


.

Kontaktujte nás

Máte otázky týkající se našeho portfolia pájených a celonerezových deskových výměníků tepla? Můžeme s vámi najít optimální model, který vyhovuje vašim specifickým potřebám.
