LKH

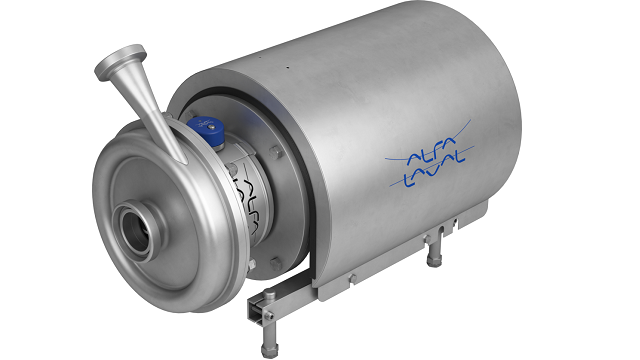

Odstředivé čerpadlo Alfa Laval LKH je vysoce účinné, chemicky odolné čerpadlo pro šetrnou práci s produkty. Pokročilá konstrukce s prémiovým motorem a polootevřeným rotorem usnadňuje přenos procesu a minimalizuje recirkulaci. Díky precizní konstrukci zvyšuje produktivitu a poskytuje vyšší energetickou účinnost než podobná čerpadla. Je ideální pro použití v hygienických aplikacích a splňuje nejpřísnější požadavky mlékárenského, potravinářského, nápojového a kosmetického průmyslu.
Šetrné zacházení s produktem, přesná regulace průtoku a značné úspory energie
- Zvyšte bezpečnost a kvalitu produktů díky hygienickému designu se snadnou čistitelností
- Maximální provozuschopnost a minimální údržba díky robustní konstrukci a modulárním, snadno udržovatelným čelním těsněním
- Vyšší produktivita a udržitelnost díky vysoké energetické účinnosti a snížené spotřebě čistících prostředků, minimálnímu odpadu a menší uhlíkové stopě
- Snížení kapitálových investic díky vysoké účinnosti čerpadla a širokému rozsahu výkonu, bez nutnosti sériového nebo paralelního zapojení čerpadel
- Splňujte mezinárodní hygienické požadavky a minimalizujte riziko kontaminace
Získejte vysokou účinnost čerpadla, šetrné zacházení s produktem a výrazné úspory energie v hygienických aplikacích díky prémiovému odstředivému čerpadlu Alfa Laval LKH. Překonává podobná čerpadla díky své robustní mechanické konstrukci, širokému výkonnostnímu rozsahu, těsněním s dlouhou životností a zjednodušené údržbě. Dodržování mezinárodních norem je zárukou hygienického procesu.
Díky širokému výkonnostnímu rozsahu pomáhá čerpadlo LKH snižovat kapitálové investice. Dodává se ve 13 velikostech, zvládá průtoky až 500 m³/h a diferenční tlaky až 11 barů (160 psi) při 50 Hz. Čerpadlo LKH je k dispozici také ve specifických provedeních pro splnění speciálních požadavků, jako je odpařování, vysoký tlak, samonasávání a aplikace s vysokou čistotou.
How does the LKH centrifugal pump work
Operating principle
The impeller of the LKH centrifugal pump is mounted on a shaft and driven by an electric motor. The shaft turns, transferring the rotational energy to the fluid passing through the pump. The centrifugal force of the fluid increases the fluid’s kinetic energy and velocity as well as the pressure in the pump. The centrifugal force then directs the fluid towards the pump outlet.
Pump range
The LKH centrifugal pump is available in 13 sizes to handle capacities up to 500 m3/hour and pressures up to 11 bar at 50 Hz. Options include different types of shaft seals and elastomer materials, casing drain, heating jacket, and various surface finishes.
Unique impeller design
The centrifugal pump impellers that are semi-open with a unique multi-vane design ensures particularly low NPSHr (Net Positive Suction Head required), which helps prevent cavitation and minimizes the risk of mechanical damage. It also features balancing holes that enhance circulation around the shaft seal and reduce axial forces. This maximizes cleanability while reducing wear on the shaft seal and motor bearings.
External shaft seal
With the spring and washers mounted on the atmospheric side, the front-loading shaft seal contributes to fast, easy and inexpensive maintenance. It takes just a few minutes to replace the shaft seal. Its balanced design minimizes the risk of seal opening during unforeseen pressure shock.
Optimized shaft seal
One shaft seal fits a wide pump range. The same LKH single shaft seal fits most LKH pump models and all SolidC pump models. Interchanging the seal with either an optional single or double flushed shaft seal takes minutes using a few extra components, thereby reducing inventory and making wear parts replacement quick and easy.
Compression coupling
The compression coupling securely attaches the stub shaft to the motor shaft with precision alignment. Setup is simple, operations secure, noise and vibration minimized, and the service life of both the shaft seal and motor prolonged.
Happy customers
Zobrazit více
LKH pump outperforms the rest
Secure more uptime and energy savings with LKH pump with condition monitoring. When looking for a pump solution to handle the stringent requirements of a new cleaning-in-place (CIP) system for an ultrafiltration application, a US based food manufacturer turned to Alfa Laval. Alfa Laval LKH centrifugal pumps stood out as the clear choice based on their compact size, operational efficiency, higher flow rates and pressure capabilities, and condition monitoring capabilities.
března 15, 2023
Alfa Laval LKH pumps reduce energy costs, downtime and emissions
A major dairy in Denmark agreed to serve as a testing facility for a joint Alfa Laval-Tetra Pak pump audit. Insights from the audit revealed huge potential for savings in energy, maintenance costs and carbon emissions in their whey filtration application. Data from the actual operating performance of the two pumps purchased from another manufacturer led to replacing them with energy-efficent Alfa Laval LKH pumps. The result: 20% in energy savings, more uptime, longer service intervals, reduced emissions and a better working environment.
května 25, 2020
Prvotřídní provozní parametry
Jako prémiová řada odstředivých čerpadel Alfa Laval se odstředivá čerpadla LKH vyznačují vysokou účinností, nízkou spotřebou energie, několika volitelnými doplňky a širokým rozsahem hodnot průtoku a tlaku.
Vysoká účinnost
Přesné čerpadlo a motor zajišťují vysokou účinnost a šetrné zpracování produktu. Robustní konstrukce a těsné tolerance spolu s vyspělou konstrukcí oběžného kola minimalizují recirkulaci a zajišťují efektivní přenos energie.
Optimální konstrukce čerpadla
Konstrukce oběžného kola zajišťuje efektivní a šetrné zacházení s produktem při průchodu čerpadlem. Tím je zajištěna integrita produktu a minimalizace hodnoty NPSHr (požadovaná čistá pozitivní sací výška).
Nízká spotřeba energie
Efektivnější využívání energie čerpadlem představuje obrovský potenciál energetických úspor. Optimalizovaná konstrukce a špičkový motor odstředivých čerpadel Alfa Laval LKH často vykazují vyšší energetickou účinnost než podobná čerpadla vyšší třídy, a v případě obdobných čerpadel střední třídy činí tento rozdíl až 50 %.
Čistitelnost a hygienický design
Klíčovým aspektem je pozornost věnovaná detailům. Těsnění s kontrolovanou kompresí, bezešvé vnitřní prostory, vnější mechanické ucpávky a optimalizované oběžné kolo s vyvažovacími otvory zajišťují, že čerpadlo je během časově efektivního cyklu CIP skutečně vyčištěno. Perfektně slícované součásti a spoje s O-kroužky stlačenými na předem definovanou hodnotu komprese minimalizují kontaktní plochy elastomeru s produktem, což je další prvek zajišťující hygieničnost.
Vnější ucpávka hřídele – hygienická a s možností servisu
Umístěním ucpávky hřídele mimo čerpadlo se součásti, které jsou obtížně čistitelné, nedostávají do přímého kontaktu s produktem. Konstrukce s předním nasazováním navíc umožňuje rychlou a snadnou výměnu, čímž je zajištěna vyšší provozuschopnost s nižšími náklady na údržbu. Vyměnitelné jednoduché, proplachované a dvojité ucpávky zjednodušují vedení zásob náhradních dílů.
Záruka
Společnost Alfa Laval poskytuje na všechny neopotřebitelné díly tříletou záruku podmíněnou používáním originálních dílů.
Kontakt
Katalog "Na dosah ruky"
Katalog hygienických zařízení „Na dosah ruky“ obsahuje produktové letáky, odkazy na animace, brožury a seznamy produktů k objednávání.
CAD portál
CAD portál Alfa Laval je důležitou platformou pro stahování podrobných informací o produktech, 2D nákresů a 3D modelů produktů.
Servis
Naše globální servisní síť vám poskytne díly a odborné znalosti, ať jste kdekoli a kdykoli je budete potřebovat. Zajištěním delší doby provozuschopnosti, dostupnosti a optimalizace vám pomáháme zajistit klid a maximalizovat návratnost investic. Ve spolupráci s vámi můžeme naše služby začlenit do servisní smlouvy Alfa Laval, která vám zajistí předvídatelný a bezproblémový provoz.
Získejte podrobnější informace o naší nabídce služeb Řešení potíží
Náhradní díly a servis Technická podpora
Vyhledávání sériového čísla Certifikace
V případě jakýchkoli dotazů nás neváhejte kontaktovat.
A premium performer
As Alfa Laval’s premium range of centrifugal pumps, the LKH centrifugal pumps are distinguished by high efficiency, low energy consumption, several options, and a wide range of flow rates and pressures. Centrifugal pumps are widely used in various industries due to their efficiency and reliability. The application of centrifugal pumps includes water supply, sewage treatment, and chemical processing.
High efficiency
A precision-engineered pump and motor provide high energy efficiency and gentle product treatment. The robust design and tight tolerances, together with the advanced impeller design, minimize recirculation and ensure efficient energy transfer.
Lower energy consumption
The LKH centrifugal pump generally delivers greater energy efficiency than similar premium pumps and up to 50% compared to similar mid-range pumps.
Hygienic design
Controlled compression gaskets, crevice-free interior, external mechanical seal, and optimized impeller with balancing holes ensure hygiene and cleanability. To safeguard hygiene further, perfectly aligned components and joints with elastomers tightened to a predefined compression minimize the elastomer product contact surfaces.
Easy maintenance
Positioning the shaft seal outside the pump eases maintenance, ensuring difficult-to-clean components do not come into direct contact with the product. The front-loading design enables quick, easy replacement, boosting uptime and reducing costs. Interchangeable single, single flushed, and double seals simplify spare parts inventory.
Warranty
Alfa Laval provides a three-year warranty for all non-wearing parts, provided genuine parts are used.
Navštivte Centrum aplikací a inovací
Chcete určit optimální vybavení pro danou práci a odhalit reálné úspory ještě předtím, než se rozhodnete pro modernizaci? V Centru aplikací a inovací Alfa Laval můžete právě toto uskutečnit.
Optimize™ od Alfa Laval
Optimize™ od Alfa Laval vylepšuje vaše stávající procesy a umožňuje až 90% úsporu vody, energie a chemikálií s malými a bezrizikovými investicemi.
360° Servisní a údržbová videa
Odstředivá čerpadla Alfa Laval LKH - výměna proplachované ucpávky hřídele
Odstředivá čerpadla Alfa Laval LKH - výměna jednoduché ucpávky hřídele
Odstředivá čerpadla Alfa Laval LKH s dvojitým mechanickou ucpávkou hřídele
Servisní sady Alfa Laval
Jak to funguje
Sortiment čerpadel
Odstředivá čerpadla LKH jsou v současnosti k dispozici ve 13 velikostech, které pracují s kapacitou až 500 m3/h a tlaky až 190 H/(m). Mezi volitelné možnosti patří typ ucpávky hřídele, způsob proplachování a použité elastomery.
Jedinečný design
Polo-otevřené oběžné kolo se speciálním uspořádáním lopatek zajišťuje zvláště nízkou NPSHr (vyžaduje se čistá pozitivní sací hlavice). To pomáhá předcházet kavitaci a minimalizuje riziko mechanického poškození.
Vyrovnávací otvory v oběžném kola zvyšují oběh kolem těsnění hřídele a snižují axiální síly. Tím se minimalizuje opotřebení těsnění hřídele a ložiska motoru.
Vnější ucpávka hřídele
Zepředu nasaditelná ucpávka hřídele s pružinou a podložkami na atmosférické straně zajišťuje rychlou, snadnou a finančně nenáročnou údržbu. Výměna ucpávky hřídele trvá pouze několik minut. Vyvážená konstrukce navíc minimalizuje riziko otevření ucpávky během nepředvídaného tlakového rázu.
Optimalizovaná ucpávka hřídele
Jedna ucpávka hřídele je vhodná pro širokou řadu čerpadel. Úplně stejnou jednoduchou ucpávku hřídele LKH lze použít u 11 modelů čerpadel LKH i pro všechny modely čerpadel SolidC. Těsnění LKH také nabízí varianty s jednoduchým nebo dvojitým proplachováním, které lze v několika minutách vyměnit pouze pomocí několika dalších součástí.
Touto standardizací se snižuje nutnost držet zásoby náhradních dílů a výměna opotřebených dílů se stává rychlou a snadnou.
Kompresní spojky
Dalším významným konstrukčním prvkem je kompresní spojka. Ta pevně a přesně připojuje nástavec hřídele k hřídeli motoru. Sestavení je jednoduché, provoz bezpečný s minimálním hlukem a vibracemi. Tato spojka také pomáhá prodloužit životnost ucpávky hřídele i motoru.
