SolidC UltraPure

Mezi speciální prvky odstředivých čerpadel SolidC UltraPure patří vnější ucpávka hřídele a pružina, O-kroužek s definovanou kompresí na opěrné desce, bezspárové provedení a všestranné použití materiálů splňujících speciální normy.

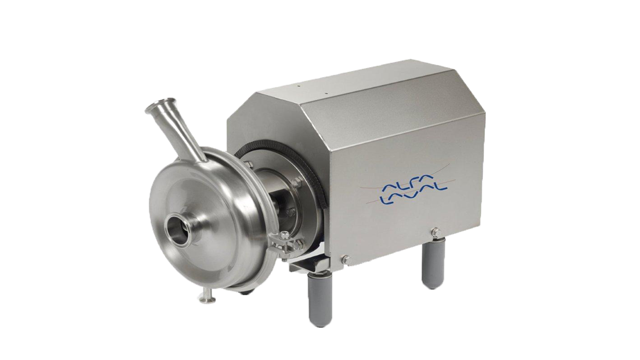

solidc ultrapure centrifugal pump left side 640x360

Standardizované a cenově dostupné

SolidC UltraPure je provedení standardizovaného odstředivého čerpadla, které je ideální pro aplikace, jako je čištění na místě a přerušované čerpání produktu. Je první volbou v situacích, kdy jsou klíčovými kritérii hygiena a nákupní cena.

Snadno udržitelná čistota

Odstředivá čerpadla SolidC UltraPure obsahují prvky zajišťující konzistentní výkonnost a eliminování rizika kontaminace. Detailní procesní znalosti vyústily v provedení vylučující veškeré spáry, ve kterých by se mohla akumulovat kontaminace nebo bakteriální růst. Díky tomu se systém SolidC rychle a snadno čistí, čímž se šetří čas, čisticí prostředky a omezuje spotřeba vysoce čisté vody.

Podobně jako je tomu u prémiového čerpadla LKH UltraPure, čerpadlo SolidC UltraPure obsahuje vnější ucpávku hřídele a polootevřené oběžné kolo s vyvažovacími otvory. Spolu s bezspárovým provedením toto čerpadlo disponuje třemi hlavními prvky, které zajišťují kvalitu finálního produktu.

Nabídka a dodání

Jednotky SolidC UltraPure jsou k dispozici ve čtyřech různých velikostech. Všechny standardní součásti jsou vedeny skladem, aby se zkrátily dodací lhůty a zabránilo zbytečným prostojům.

Dokumentační balíček pro biofarmaceutický průmysl

Všechny komponenty Alfa Laval se dodávají s dokumentací výrobku Q-doc vycházející ze zásad GDP (správná dokumentační praxe). Součástí balíčku Q-doc jsou příručky zařízení, schvalovací/výkonnostní zkoušky prováděné výrobcem, postupy zajištění kvality a výrobní postupy, příslušné certifikáty materiálů a potřebné informace o dílech a servisu.

Záruka

Společnost Alfa Laval poskytuje na všechny neopotřebitelné díly tříletou záruku podmíněnou používáním originálních dílů.

Osvědčení, specifikace a normy

Řada SolidC UltraPure splňuje nařízení 3A a CE a má osvědčení EHEDG. Více o modelu SolidC UltraPure si můžete přečíst v dokumentaci výrobku.

Výhody produktu

  • Rychlé a snadné čištění
  • Úspora času
  • Hygienický design

Alfa Laval LKH Prime

Prvotřídní Prime - Nový standard samonasávací čerpací techniky.
Alfa Laval LKH Prime

Jak to funguje

Konstrukce čerpadla SolidC UltraPure

Čerpadlo sestává ze standardního motoru, nástavce hřídele, mechanické kompresní spojky, redukce z nerezavějící oceli, opěrné desky, oběžného kola, krytu a ucpávky hřídele.

Jedinečná geometrie oběžného kola

Odstředivá čerpadla SolidC UltraPure se vyznačují jedinečným polootevřeným oběžným kolem se speciálním provedením lopatek zajišťujícím obzvláště nízkou hodnotu NPSHr (požadovaná čistá pozitivní sací výška), což je celkový tlak na sací trysce potřebný ke správnému provozu čerpadla. Toto provedení zabraňuje kavitačním účinkům a snižuje riziko mechanického poškození.

Oběžné kolo je dále opatřeno vyvažovacími otvory umožňujícími vynikající cirkulaci kolem ucpávky hřídele a rovněž snížení axiálních sil působících na oběžné kolo. Tím se snižuje opotřebení ucpávky hřídele a současně ložisek hnacího motoru.

Semi-open impeller with balancing holes

Polootevřené oběžné kolo s vyvažovacími otvory pro vysokou čistitelnost ucpávky hřídele.

Vnější ucpávka hřídele

Důležitým prvkem provedení čerpadla SolidC UltraPure je zepředu nasaditelná

vnější ucpávka hřídele s pružinou a podložkami na atmosférické straně. Tato konfigurace činí údržbu rychlou, snadnou a nenákladnou. Výměna ucpávky hřídele trvá pouze 5 minut.

Použití zepředu nasaditelné ucpávky hřídele v kombinaci s potrubními spojkami připevněnými ke krytu čerpadla také znamená, že v případě kontroly nebo údržby není zapotřebí odpojovat nebo odstraňovat kryt čerpadla. Tím se šetří čas i peníze a napomáhá snižovat odstávky na úplné minimum. Náhradní čerpadlo bez krytu lze díky tomu rychle umístit do pracovní pozice.

Alfa Laval používá u celé řady čerpadel SolidC UltraPure tutéž ucpávku hřídele a stejná ucpávka se používá i u odstředivých čerpadel LKH UltraPure. Tato standardizace redukuje objem zásob náhradních dílů a činí výměnu opotřebených dílů rychlou a snadnou.

solidcultrapure impeller housing 150x377



1: Defined O-ring groove providing firm positioning of the O-ring on pump casing and metal to metal contact provides a predefined compression of the O-rings with no crevices for contaminants.

2: External shaft seal with few wear parts and spring mounted on the atmospheric side, meaning no wear of the spring or other internal parts going into your product.
