Přírubové klapky LKB-F

Speciální přírubová verze škrticí klapky LKB, která usnadňuje demontáž tělesa ventilu bez nutnosti rozebírání potrubí. Tím se usnadňují opravy, servis a výměna, které lze provést při naprosto minimálním přerušení provozu.

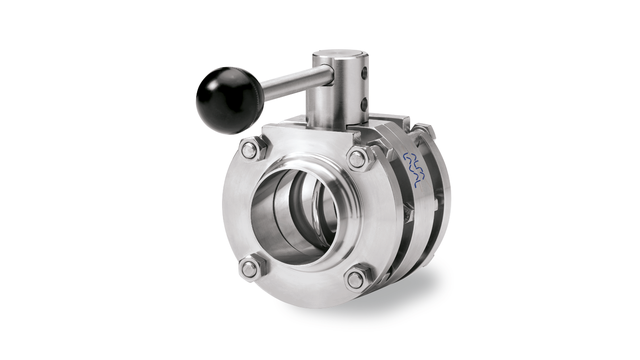

butterfly valves lkb-f left side 640x360

Úplný sortiment, kompletní spektrum

Řada klapkových ventilů Alfa Laval LKB se skládá z modulárních jednotek navržených tak, aby splňovaly celé spektrum požadavků při pracovních tlacích od plného vakua až po 10 bar. Všechny klapky splňují požadavky FDA a jsou navrženy pro použití v širokém spektru potrubních systémů z nerezové oceli. Mohou být vyrobeny tak, aby vyhovovaly prakticky jakékoli montážní normě. Alfa Laval LKB-F s přírubovým připojením pro snadnou demontáž tělesa ventilu bez rozebírání potrubí. Vyhovuje normám ISO i DIN.

Spolehlivý provoz

Klapky LKB-F jsou vybaveny několika konstrukčními prvky, které zajišťují spolehlivost. Leštěný disk z nerezové oceli s povrchovou hladkostí až do Ra < 0,8 μm a ložisková pouzdra nasazená na hřídelích disku zabraňují oděru kovu o kov a zajišťují plynulejší pohyb disku.

Průměr hřídele zajišťuje mimořádně nízký průtočný odpor a šetrné zpracování produktů s nízkou a střední viskozitou. Technologie těsnění Alfa Laval navíc nabízí vyšší tepelnou stabilitu, chemickou odolnost a lepší pevnost v tahu.

Ruční nebo automatické ovládání

Klapky Alfa Laval LKB-F lze doplnit uzamykatelnou pákou pro ruční ovládání nebo pohonem a dodat v kombinaci s ventilovou teleindikační jednotkou nebo snímacími a řídicími jednotkami Alfa Laval ThinkTop.

Při manuálním provozu: Alfa Laval nabízí kompletní řadu pák včetně modelu uzamykatelného v několika polohách.

Při automatizovaném provozu: K dispozici je řada různých pohonů; speciální dvojčinná konstrukce umožňuje aplikaci maximálního kroutícího momentu na disk ventilu při dotyku s těsněním. Díky tomu lze tyto ventilové jednotky snadno integrovat do větších systémů ovládaných z centrálního místa nebo je ovládat automaticky a zajistit tak maximální efektivitu.

Výhody produktu

  • Snadná údržba
  • Robustní design
  • Modulární s ventily LKB

Jak to funguje

Konstrukce

Ventil se skládá ze dvou polovin tělesa ventilu, disku, pouzder pro uložení hřídele a těsnicího kroužku. Sestavení ventilu se provádí pomocí šroubů a matic. Páka se k ventilu připevňuje pomocí soustavy bloku s víkem a šroubu.

Princip činnosti

Standardní řada klapkových ventilů Alfa Laval LKB-F je určena pro automatické nebo ruční ovládání.

Ruční nebo automatické ovládání pro LKB a LKB-F

Automatické klapky LKB jsou ovládány ze vzdáleného místa stlačeným vzduchem pomocí pneumatického pohonu.

Pohon ovládá axiální pohyb pístu, který otáčí hřídel o 90°. Aby se zajistilo účinné uzavření, kroutivá síla působící na pohon se zvyšuje, když se disk dotýká těsnicího kroužku ventilu. Pohon je k dispozici ve třech standardních provedeních: normálně zavřený (NC), normálně otevřený (NO) a dvojčinný typu vzduch/vzduch (A/A).

K dispozici je ruční páka.
