SBV Kulový ventil

Hygienické kulové kohouty mají konstrukci s plným vývrtem, která umožňuje neomezený průtok tekutin s minimální tlakovou ztrátou, což je ideální pro manipulaci s viskózními kapalinami nebo kapalinami obsahujícími pevné částice v potravinářském, nápojovém, chemickém a farmaceutickém průmyslu.

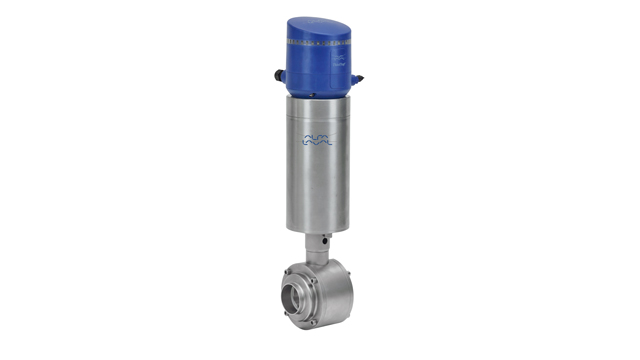

SBV Ball Valve w ThinkTop V50 640x360

Spolehlivý výkon s plným průtokem

Sanitární kulové kohouty Alfa Laval (SBV) jsou plnoprůtokové ventily, které nabízejí dvoupolohové ovládání při minimální tlakové ztrátě. Otvor kohoutu má stejný průměr jako potrubí, což umožňuje, aby po otevření tekutiny kohoutem proudily bez jakéhokoli omezení. Omezení průtoku je srovnatelné s rovnou trubkou. Díky tomu jsou kohouty SBV vhodné pro:

  • Manipulaci s tekutinami, které jsou viskózní nebo obsahují tuhé, polotuhé či abrazivní částice
  • Použití všude tam, kde je významným hlediskem čištění procesních linek pístem
  • Aplikace vyžadující šetrnou úpravu produktu
  • Aplikace s CIP

Automatizované nebo ruční ovládání

V zájmu zajištění všestrannosti lze kohouty SBV značky Alfa Laval dodat v provedení pro manuální nebo automatické ovládání.

Manuální provoz: Kohouty SBV jsou vybaveny pákou z ušlechtilé oceli otočnou o čtvrt otáčky, která zajišťuje mechanické uzamčení kohoutu v otevřené nebo uzavřené poloze.

Automatizovaný provoz: Kohouty SBV používají standardní bezúdržbové pneumatické pohony. Hnané kulové kohouty se dodávají jako normálně uzavřené (NC) ventily, které jsou ovládány ze vzdáleného místa pomocí stlačeného vzduchu. Snadno je však lze přestavit na normálně otevřenou (NO) konfiguraci. Pohony lze navíc vybavit snímacími a řídicími jednotkami ThinkTop značky Alfa Laval. Jako volitelné doplňky jsou k dispozici indukční snímač přiblížení a montážní konzola.

Kompaktní, jednoduchý kulový ventil

Kohouty Alfa Laval SBV lze snadno zabudovat do téměř každé procesní linky, mají jednoduchou konstrukci s plovoucí koulí, která zaručuje kvalitní utěsnění, umožňuje axiální pohyb a současně brání rotaci. Tyto kohouty nevyvolávají vodní ráz a jsou naprosto imunní vůči tlakovým rázům v potrubí.

Samonastavitelné těsnicí kroužky pod trvalým tlakem vnějších pružin zajišťují velmi spolehlivé utěsnění hřídele. SBV s automatickým ovládáním mají v plášti inspekční otvory pro snadnou kontrolu utěsnění hřídele.

Kulové kohouty se snadnou údržbou

Trojdílná konstrukce ventilu s pouze několika pohyblivými součástmi umožňuje snadný přístup ke všem komponentám ventilu, takže údržba je rychlá a snadná. Intervaly údržby pomáhají prodlužovat i odolná ventilová sedla z PTFE. K údržbě není nutné žádné speciální nářadí.

Sortiment sanitárních kulových kohoutů

Sortiment sanitárních kulových kohoutů značky Alfa Laval se skládá ze dvou standardních modelů.

  • SBV s manuálním nebo automatickým ovládáním pro aplikace, které zahrnují vysoké provozní tlaky až do 16 bar a teploty do 150°C a kde je nezbytné použití čisticích pístů.
  • Kulové kohouty Tri-Clover® pro aplikace vyžadující plný průtok s minimální turbulencí proudění a tlakovou ztrátou. Pro aplikace, kde je důležité snížit riziko možného zachycení výrobku, je k dispozici volitelné zapouzdřené sedlo.

Další informace naleznete v dokumentaci.

Výhody produktu

  • Spolehlivý výkon
  • Kompaktní, jednoduchý kulový ventil
  • Vodní kladivo - bezpečné
BallValve

Jak to funguje

Konstrukce

Sanitární kulový kohout Alfa Laval SBV se skládá z tělesa ventilu, dvou přírub, PTFE ventilových sedel, koule, hřídele a buď páky pro ruční ovládání, nebo krytu a pneumatického pohonu pro automatizovaný provoz. V zájmu rychlé a snadné kontroly a údržby se jeho montáž i demontáž provádí jednoduše pomocí šroubů na navařovacích přírubách.

Princip činnosti

Přesně vyrobená koule s vývrtem neboli otvorem je umístěna uvnitř tělesa kohoutu mezi dvěma přírubami a dvěma sedly ventilů z PTFE.

Volitelné možnosti

  • Otočná páka (na čtvrt otočky) pro ruční ovládání, nebo pneumatický pohon pro automatický provoz
  • Konzola pro montáž indukčních spínačů přiblížení
  • Snímací a řídicí jednotka ThinkTop®
  • Armatury podle požadované normy (ISO nebo DIN)
  • PTFE zapouzdřená ventilová sedla
  • Přípojky pro čištění ventilových sedel
  • O-kroužky v provedení z NBR, Q (silikon), FPM (Viton)
