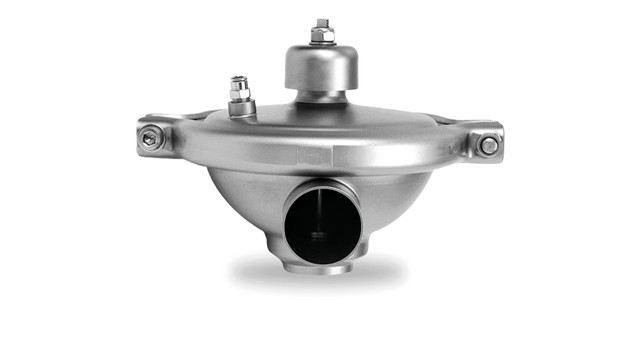

CPM - Ventil konstantního tlaku

Pneumatický regulační ventil Alfa Laval CPM Constant Pressure Modulating Valve udržuje stálý tlak v hygienických procesních linkách na vstupu nebo výstupu ventilu. Tento ventil je bezpečný, spolehlivý a snadno čistitelný. Poskytuje přesné řízení tlaku a rychle upravuje svou polohu tak, aby tlak zůstal na přednastavených hodnotách, a to bez nutnosti elektronického řízení.

Regulační ventil zajišťující přesný vstupní nebo výstupní tlak v hygienických procesních linkách

Bezpečné a účinné řízení tlaku
Samočisticí konstrukce
Vynikající čistitelnost ventilu
Snadná instalace, jednoduché ovládání
Vysoká úroveň hygieny

Tento pneumatický regulační ventil udržuje jednotný vstupní nebo výstupní tlak v hygienických procesních linkách pro mlékárenský, potravinářský, nápojový, kosmetický průmysl a mnoho dalších odvětví. Typické použití zahrnuje plnicí a lahvovací zařízení.

Jak funguje ventil CPM?

Konstrukce

Existují dva různé typy konstrukce regulačních ventilů Alfa Laval s konstantním tlakem

Ventily CPMI-2 a CPMO-2 se skládají z tělesa ventilu se sedlem, víka, ventilu s membránou a spony. Membrána je tvořena dvěma pružnými membránami z EPDM, mezi nimiž je 12 nerezových segmentů. Víko a těleso ventilu jsou spojeny sponou. Těleso ventilu a sedlo jsou svařeny dohromady.

CPM-I-D60 se skládá z ventilu CPMI-2 s přídavným potrubím.

Princip činnosti

Ventily CPMI-2, CPMO-2 a CPM-I-D60 jsou ovládány na dálku pomocí stlačeného vzduchu. Ventily fungují bez emitoru v produktové lince a vyžadují pouze regulační ventil pro stlačený vzduch a manometr v triple line.

Pokud je potřeba modulovat zpětný tlak (například pro udržení stálého průtoku do a z ventilu CPM), může být přívod vzduchu k ventilu zajištěn pomocí I/P převodníku (obvykle 3–15 psi) a posilovacího ventilu. Tlak produktu určuje poměr tlaku posilovacího ventilu.

Membrána okamžitě reaguje na jakoukoli změnu tlaku produktu a mění svou polohu tak, aby byl zachován přednastavený tlak.

Vstupní strana: Ventily Constant Pressure Modulating Inlet (CPMI-2) a Constant Pressure Modulating Inlet D60 (CPM-I-D60) udržují stálý tlak v procesní lince na vstupní straně ventilu. CPMI-2 a CPM-I-D60 se otevírají při zvýšení tlaku produktu a zavírají při jeho snížení. Často se instalují za separátory a výměníky tepla, mohou být také použity jako přepadové ventily.

Výstupní strana: Ventily Constant Pressure Modulating Outlet (CPMO-2) udržují stálý tlak v procesní lince na výstupní straně ventilu. CPMO-2 se zavírá při zvýšení tlaku produktu a otevírá při jeho snížení. Často se instalují před pasterizátory, separátory a plnicí systémy filtračních jednotek.

Bezpečné a účinné řízení tlaku

Pneumatické regulační ventily Alfa Laval s konstantním tlakem (CPM) udržují stálý vstupní nebo výstupní tlak v hygienických procesních linkách. Díky rychle reagující membráně tyto kompaktní ventily okamžitě reagují na jakoukoli změnu tlaku produktu a upravují svou polohu tak, aby tlak zůstal na přednastavených hodnotách.

Vynikající čistitelnost ventilu

Ventily CPM mají samočisticí konstrukci a bezspárové, miskovité těleso ventilu se svařeným sedlem, což umožňuje důkladné čištění a eliminuje potenciální místa pro zachycení nečistot. Jedinečná membrána s PTFE na spodní straně membrány rovněž přispívá k vynikající čistitelnosti.

Sortiment ventilů pro stálý tlak

Alfa Laval nabízí tři typy ventilů CPM. Modulární konstrukce umožňuje použití různých velikostí uzávěrů a různé průtoky v rozmezí 0,5 až 110 m³/h poskytují velkou provozní flexibilitu.

Na vyžádání lze některé ventily CPM dodat jako ventily schválené podle ATEX (skupina 2, kategorie 3 D&G) pro použití v potenciálně výbušných prostředích.

Pro více informací nahlédněte do dokumentace.

Aseptická verze

Navržena pro udržení stálého tlaku na vstupu nebo výstupu ventilu s použitím různých velikostí uzávěrů a různých hodnot Kv.

Membrána ve ventilu pro stálý tlak umožňuje za aseptických podmínek efektivně reagovat na změny tlaku produktu tím, že mění svou polohu vůči stálému tlaku vzduchu.

Ventil CPM se často používá před aseptickými plnicími a lahvovacími stroji.

Možnosti

Připojení dle požadované normy
Sada pro regulaci tlaku vzduchu, 0–8 bar
Membrána z PTFE potažená EPDM nebo PTFE
Těsnění z NBR, FPM nebo PTFE
Ventil pro škrcení vzduchu pro nastavení regulační rychlosti ventilu CPM-2
Posilovač pro tlak produktu převyšující dostupný tlak vzduchu (Tlak produktu = 1,8 × tlak vzduchu)
Verze 3A dostupná na vyžádání pouze pro ventily CPMI-2 a CPMO-2
