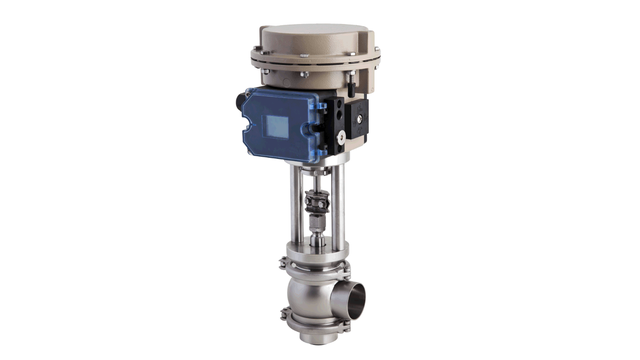

Regulační ventil Unique RV-P

Samoregulační ventil Alfa Laval Unique RV-P je automatický hygienický ventil pro regulaci průtoku, vybavený elektro-pneumatickým pohonem. Je určen pro aplikace, které vyžadují přesné řízení průtoku, tlaku, teploty a hladiny kapaliny v nádrži.

Navržen pro bezpečné a efektivní řízení nebo regulaci přesných průtoků

Přesné řízení průtoku
Pokročilý hygienický design ventilu
Speciální ochrana
Spolehlivý provoz
Široký rozsah provozních hodnot

Regulační ventil Unique RV-P je navržen pro přesné řízení průtoku v mlékárenském, potravinářském, nápojovém, biotechnologickém, farmaceutickém a mnoha dalších průmyslových odvětvích.

Jak funguje ventil RVP?

Konstrukce

Ventil Unique RV-P se skládá z tělesa ventilu bez těsnění, kuželového regulačního šoupátka, límcového těsnění, víka a pohonu. Pohon s víkem je k tělesu ventilu připevněn pomocí upínacího kroužku.

Standardní provedení ventilu je dodáváno s pohonem v základní poloze „normálně otevřený“ (NO). Na přání lze dodat také provedení „normálně uzavřený“ (NC).

Princip fungování

Ventily Alfa Laval Unique RV-P jsou vybaveny elektro-pneumatickým pohonem s integrovaným IP převodníkem, který zajišťuje přesnou a spolehlivou konverzi elektrických signálů z řídicí jednotky přímo na pneumatické signály. Díky bezkontaktní magnetické senzorové technologii je pohon a polohovač odolný vůči vibracím a tlakovým rázům.

Pneumatické signály jsou předávány integrovanému polohovači, který pracuje na principu silové rovnováhy. To zajišťuje, že poloha pístu pohonu je přímo úměrná vstupnímu signálu. Rozsah signálu a nulový bod lze nastavit individuálně.

Změnou standardní měřicí pružiny lze pohon použít také pro dělený rozsah měření.

Možnosti

Připojení dle požadované normy
Aseptická verze na základě systému aseptického membránového ventilu Unique SSV
Vnější povrchová úprava Ra ≤ 0,8 μm
Označení 3A (Sanitární norma) na vyžádání
Límcové těsnění z NBR nebo FPM

Extrémně přesná regulace průtoku ventilu

Alfa Laval nabízí dva regulační ventily: Unique RV-P a aseptickou verzi Unique RV-P. Tyto regulační ventily v provedení „normálně otevřený“ nebo „normálně uzavřený“ umožňují vysoce přesné řízení tlaku, průtoku, teploty a hladiny kapaliny v nádržích i v ocelových potrubních systémech.

Pokročilý hygienický design ventilu

Ventily Unique RV-P jsou ideální pro sanitární procesy s vysokým objemem, kde je vyžadována přesná regulace. Díky samoodvodňovacímu tělesu ventilu mohou tyto regulační ventily nést označení 3-A. Jsou zvláště vhodné pro aseptické aplikace vyžadující SIP (Sterilizaci na místě), protože jsou vybaveny PTFE membránami, které zabraňují kontaminaci mikroorganismy a částicemi z okolí produktu.

Extrémní přesnost ventilu

Unique RV-P je vybaven elektro-pneumatickým pohonem s integrovaným IP převodníkem a polohovačem, což zajišťuje vyšší provozní přesnost a spolehlivost. Polohovač pro ventily RV-P je certifikován podle IP66 pro ochranu proti vodě a prachu.

Regulační ventily s modularitou Unique SSV

Pneumaticky ovládané regulační ventily Alfa Laval jsou postaveny na stejné platformě Unique SSV, a proto jsou modulární s řadou jednosedadlových ventilů Alfa Laval. Unique RV-ST je ideální pro standardní regulační úlohy, jako je dávkování, míchání, vážení a plnění.

Pokud se požadavky na regulaci zvýší, je optimální volbou Unique RV-P. Díky vysoce přesnému pohonu a polohovači je ideální pro aplikace, kde je vyžadována nejvyšší přesnost. Na základě modulárních komponent lze zvolit různé konfigurace šoupátek pro splnění specifických požadavků na hodnotu Kv. Spodní těsnicí prvek je upnutý a lze jej vyměnit podle požadovaných hodnot Kv.

Pro více informací nahlédněte do dokumentace.

Aseptická verze

Ventil Unique RV-P od Alfa Laval má také aseptickou verzi. Jedná se o elektro-pneumatický regulační ventil s integrovaným IP převodníkem jako součástí pohonu. Je dostupný s různými typy šoupátek s odlišnými hodnotami Kv, což umožňuje různé kapacity.

Ventil je vybaven aseptickou membránou, která zajišťuje hermetické utěsnění proti vniknutí z atmosféry a poskytuje plnou ochranu proti účinkům mikroorganismů během procesu. Tento design umožňuje aseptickou regulaci tlaku, průtoku, teploty v aseptických systémech a řízení hladiny kapalin v aseptických nádržích.

Stejně jako všechny aseptické ventily Alfa Laval je aseptická verze Unique RV-P konstruovaná s minimem pohyblivých částí umístěných v pohonu pro zvýšenou ochranu proti opotřebení. Její kompaktní hygienický design snižuje potřebu údržby a umožňuje rychlou a snadnou demontáž, pokud je to nutné. Navíc zde nejsou žádné volné pružiny, které by při otevírání ventilu představovaly bezpečnostní riziko. Membrána je plně modulární s osvědčenými membránami z aseptické verze portfolia Unique SSV.

Nízké nároky na údržbu

Stejně jako všechny ventily Alfa Laval je Unique RV-P konstruován s minimem pohyblivých částí umístěných v pohonu pro zvýšenou ochranu proti opotřebení. Díky modularitě s portfoliem Unique SSV je možné optimalizovat údržbové postupy a skladové zásoby náhradních dílů v provozu. Jeho kompaktní hygienický design snižuje potřebu údržby a umožňuje rychlou a snadnou demontáž, pokud je to nutné. Navíc zde nejsou žádné volné pružiny, které by při otevírání ventilu představovaly bezpečnostní riziko.
