SB Hradící armatura

Regulátor tlaku v nádrži Alfa Laval SB udržuje a reguluje maximální tlak v tlakových nádržích během plnění, zpracování a vyprazdňování. Obvykle se přímo připojuje k plynovému / CIP potrubí vedoucímu k vrcholu nádrže nebo je zabudován do průtokového panelu. Regulátor lze integrovat do systému SCANDI BREW® na vrcholu nádrže.

Regulátor tlaku v nádrži udržuje a reguluje horní tlak v tlakových nádržích během plnění, zpracování a vyprazdňování

Spolehlivé a konstantní řízení tlaku v nádrži
Nastavitelný tlak
Optimalizované čištění
Vestavěný manometr
Plně čistitelný pomocí systému CIP (Cleaning-in-Place)

Tento ventilový regulátor tlaku obvykle reguluje tlak v nádržích používaných v mlékárenském, potravinářském, nápojovém, pivovarnickém a mnoha dalších průmyslových odvětvích. Ventil se snadno integruje se systémem Alfa Laval SCANDI BREW® pro horní část nádrže.

How does the SB tank pressure regulator work?

Konstrukce

Regulátor tlaku v nádrži se skládá z jediné ventilové jednotky, která je vybavena přetlakovým odpouštěcím ventilem, přívodním tlakovým ventilem a přípojkou pro manometr. Tlakový regulátor lze dodat s ventilem s různými verzemi pružiny / regulační jednotky:

Pevné nastavení (pouze jeden tlak)
Variabilní nastavení
Pneumatický pohon

Regulátor lze integrovat do systému SCANDI BREW® na vrcholu nádrže.

Princip činnosti

Ventilová jednotka je dodávána buď s pevným, nebo s variabilním nastavením, kterým se upravuje odlehčovací tlak podle požadovaného pracovního tlaku v nádrži. Jakmile tlak na vrcholu nádrže překročí přednastavenou hodnotu, regulátor uvolní plyn odvětrávacím otvorem buď do atmosféry nebo do sběrné soustavy. Když tlak na vrcholu nádrže klesne, plyn se přivádí plynovou přípojkou na dně.

Čištění na místě (CIP)

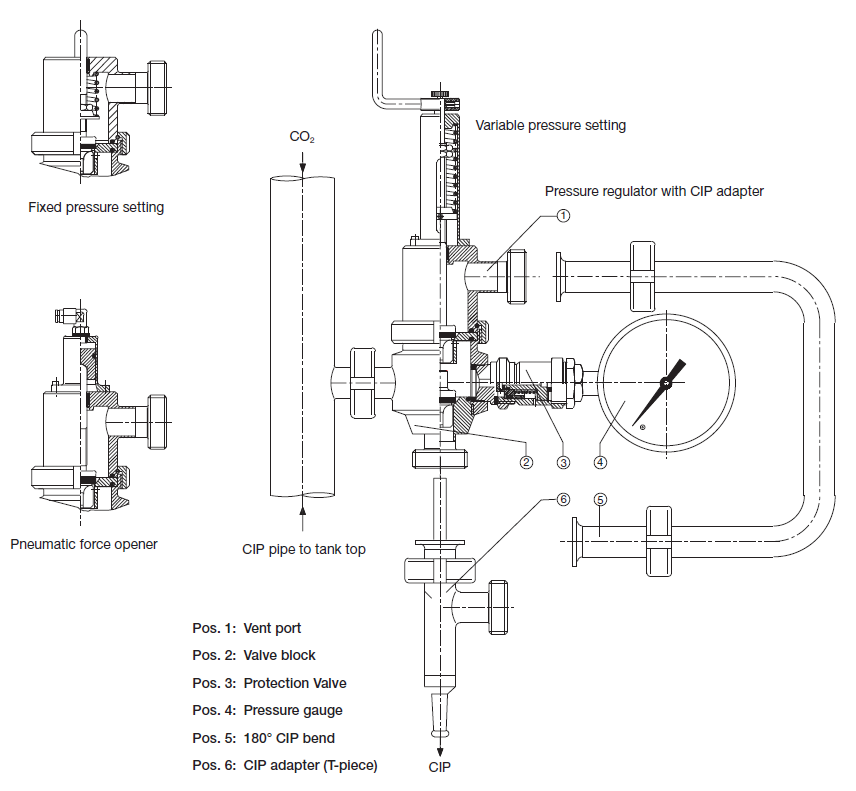

Regulátor tlaku v nádrži se musí mezi každou šarží vyčistit. Toto čistění je do postupu CIP pro nádrž začleněno pomocí volitelné CIP redukce. Před čištěním se CIP redukce namontuje na regulátor tlaku. Ta nuceně otevře ventil přívodu plynu a tlakový odlehčovací ventil a umožní jim úplné vyčištění. Během postupu CIP jsou všechny funkce zablokovány. Viz schematický nákres regulátoru.

Bezpečná regulace tlaku na vrcholu nádrže

Všechny komponenty regulátoru tlaku jsou vyrobeny z vysoce kvalitních hygienických materiálů, které splňují přísné normy pro zpracování potravin a nápojů. Modulární design poskytuje flexibilitu pro splnění většiny požadavků na instalaci. Hygiena je zajištěna použitím adaptéru CIP, který umožňuje plnou čistitelnost.

Modulární hygienické provedení

All valve pressure regulator components are made of high-quality hygienic materials that meet stringent food and beverage processing standards. Modular design provides the flexibility to meet most installation requirements. Hygiene is assured through the use of a CIP adaptor to provide full cleanability.

Možnosti

CIP redukce (T-kus a koleno 180°)
Manometr
Ochranný ventil pro manometr, jestliže tlak CIP přesahuje rozsah manometru
Montážní konzoly
Mechanismus pro nucené otvírání
Montážní konzole na zadní straně bloku ventilu
