Ventil koltek

Naše šoupátko MH je vhodné pro aplikace s velkými částicemi, vysoce viskózními produkty nebo s přísnými požadavky na minimalizaci tlakové ztráty.

MH Shutter Valve w ThinkTop V50 640x360

Použití

MH ventil Koltek je ručně nebo pneumaticky ovládaný ventil určený pro použití v potravinářském, chemickém, farmaceutickém a jiném průmyslu, kde jsou potřebné ventily v sanitárním provedení.

Standardní provedení

Ventil se skládá z tuhého tělesa s vnitřním válcovým vývrtem a 2 nebo 3 otvory pro připojení potrubí. Dvě víčka mají vodicí kroužky pro vnitřní hřídel, která drží a polohuje šoupátko.

Otáčení hřídele je zajištěno pomocí páky z nerezové oceli nebo pohonu.

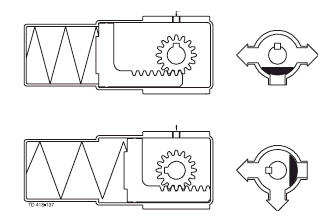

Pohon tvoří systém válců a jeden nebo dva hlavní písty propojené s ozubenou tyčí, která je v záběru s ozubeným kolem na hřídeli ventilu. Systém je necitlivý vůči tlakovým rázům ve ventilu.

Ventil má standardní navařovací koncovku.

Výhody produktu

  • Sanitární design
  • Standardní provedení
  • Použití v potravinách, chemických, farmaceutických
Koltek with handle

MH52 s rukojetí

Jak to funguje

Princip činnosti

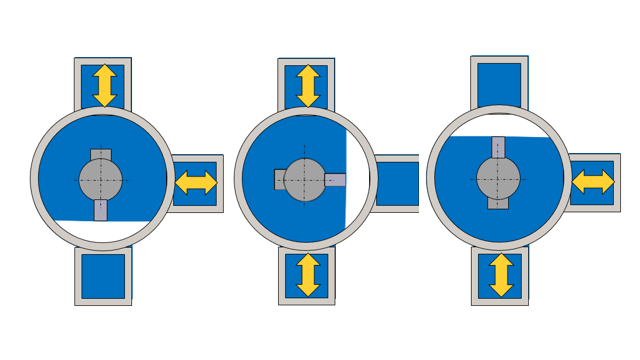

Šoupátko z PTFE je ovládáno pomocí rukojeti nebo pohonu. Pružinový systém tlačí šoupátko proti vnitřní válcové ploše tělesa ventilu, čímž zajišťuje úplnou těsnost.

Ventil ovládaný vzduchem může být vybaven modulem ThinkTop® nebo bočně namontovanou indikační jednotkou pro dálkovou indikaci polohy ventilu. Ručně ovládaný ventil může být vybaven bočními indikačními jednotkami (používanými pro pohony LKLA). Pohon ventilu je dodáván ve dvou provedeních, jednočinném nebo dvojčinném. Jednočinný pohon pracuje s jedním hlavním pístem, zatímco dvojčinný pohon pracuje se dvěma hlavními písty.



Koltek How it works
