Unique Mixproof UltraPure
Alfa Laval Unique Mixproof UltraPure is designed to suit the needs of the Pharmaceutical and Biotech industries. It enables the simultaneous flow of two different fluids without the risk of cross-contamination. Modular in design, they ensure maximum uptime for continuous, high-purity processes.
The high-purity, double seat valve for continuous processes
- Non-spilling solution
- Easy to clean and maintain
- Modular design enables easy configuration
- Easy to upgrade
- Full component traceability
Exceptional high-purity design
This advanced double block-and-bleed valve provides long-lasting, spillage-free operation for continuous processes in the pharmaceutical, biotech, personal care and other hygienic industries. This minimizes the risk of product contamination and ensures maximum uptime as well as safe and hygienic operation.
Easy to clean and maintain
Maintenance and cleaning is quick and easy due to a top-loaded design, no adjustable components, maintenance-friendly actuator and built-in leakage detection on all seals. Like all Unique mixproof valves, the Alfa Laval Unique Mixproof UltraPure meets stringent hygienic standards.
Easy to configure and upgrade
Optimize your hygienic process by customizing the Unique Mixproof UltraPure to suit your needs. Its modular design also makes it easy to upgrade the double seat valve whenever your process needs change while ensuring efficient, hygienic and continuous production.
Full and documented traceability
Unique Mixproof UltraPure valves come with Alfa Laval Q-doc, a comprehensive documentation package for UltraPure equipment. It ensures full traceability of all product contact parts. Based on Good Documentation Practice (GDP), Q-doc documents every aspect from raw material to delivered equipment.
Jak to funguje

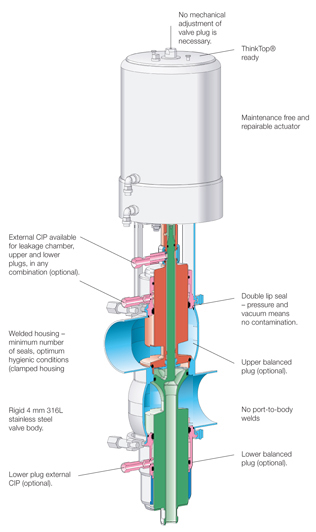

Konstrukce
Koncept dvousedlového ventilu Unique je založen na souboru základních součástí, mezi něž patří těleso ventilu, kuželka, pohon, volitelné doplňky pro čištění a příslušenství, které podporují širokou škálu aplikací. Z těchto součástí můžete sestavit dvousedlový ventil Unique, který bude přesně odpovídat vašim požadavkům.
V zájmu usnadnění údržby je dvousedlový ventil Unique opatřen i otvory pro detekci úniku, které předem upozorňují na opotřebení nebo poškození statických O-kroužků. Obsluha může tedy ventil kdykoli vizuálně zkontrolovat, aniž by jej bylo nutné rozebírat.
Princip činnosti
Dvousedlový ventil Alfa Laval Unique je normálně zavřený (NC) ventil, který se ovládá na dálku pomocí stlačeného vzduchu.
K oddělení obou kapalin má ventil dvě nezávislá těsnění kuželek. Prostor mezi těmito dvěma těsněními tvoří lekážní komoru při atmosférickém tlaku. Ve vzácném případě náhodného úniku produktu proudí produkt do lekážní komory a je vypouštěn přes lekážní výpusť.
Když je ventil otevřený, lekážní komora je zavřená. Produkt pak může proudit z jednoho potrubí do druhého, aniž by docházelo k úkapu. Ventil lze snadno vyčistit a chránit před účinky vodního rázu podle specifických požadavků procesu a konfigurace ventilu. (Během provozu ventilu nedochází k úkapu produktu).
Options
- 3-A version available upon request
- Product wetted seals HNBR, NBR, EPDM or FPM
- Male parts or clamp liners in accordance with required standard
- Control and indication: ThinkTop or ThinkTop Basic
- Side indication for detection of upper seat lift

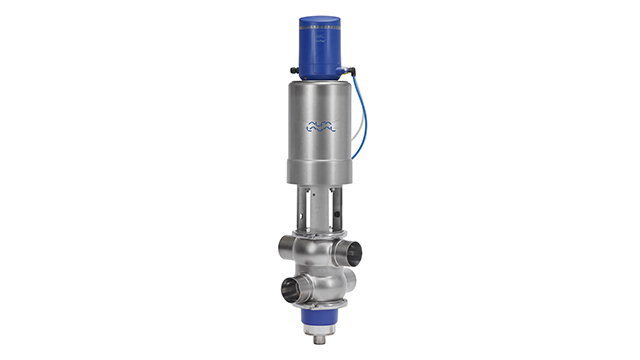

Save water with ThinkTop
Do something good for the environment and save up to 95% in CIP liquid when cleaning your valves. Innovations like ThinkTop sensing and control units make more efficient use of resources while safeguarding process hygiene. Add ThinkTop to your valves to optimize your processes.
360° Service and maintenance videos
Dvousedlové ventily Alfa Laval Unique – výměna axiálního těsnění
Dvousedlové ventily Alfa Laval Unique – výměna radiálního těsnění
Dvousedlové ventily Alfa Laval Unique – výměna těsnění smáčených produktem
