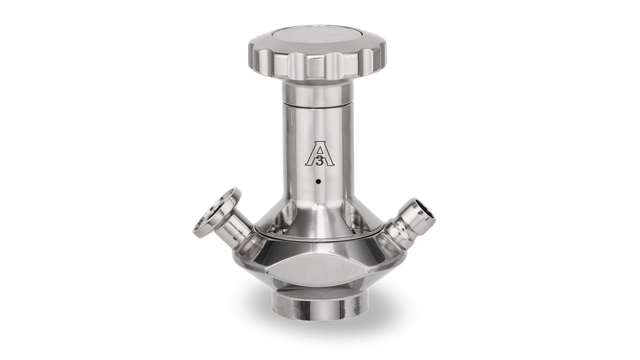

Vzorkovací ventil Unique
S pomocí vzorkovacích ventilů Unique Alfa Laval můžete odebírat reprezentativní vzorky v různých hygienických procesech, včetně potravinářství, nápojového průmyslu, kosmetiky a farmacie. Tyto spolehlivé jedno- i dvousedlové ventily poskytují vysokou přesnost, výjimečnou opakovatelnost a vynikající spolehlivost potřebnou pro kvalitní a nákladově efektivní vzorkování. Ergonomicky tvarovaná rukojeť zajišťuje pohodlné a přesné ovládání během provozu.
Aseptické a sterilizovatelné řešení pro bezpečný odběr vzorků
- Konstrukce zajišťuje hygienické a bezkontaminační vzorkování
- Snadné ovládání díky jednoduchému principu
- Vysoce spolehlivý provoz (tlak až 6 bar) a tříletá záruka na všechny neopotřebitelné díly
- Bezpečný odběr vzorků díky funkcím jako zpětný ventil, rychlospojky, pojistný ventil pro páru a další
- Vylepšená čistitelnost – tělo ventilu z jednoho kusu nerezové oceli s hladkým, bezspárovým povrchem eliminuje riziko bakteriálního usazování
Certifikace, specifikace a normy: Všechny vzorkovací ventily Unique jsou navrženy, testovány a schváleny podle směrnic EHEDG a certifikovány pro označení 3-A. Všechny části ve styku s produktem jsou vyrobeny z materiálu 1.4404 (316L). S ventilem je dodáván certifikát EN10204 3.1. Pro více informací nahlédněte do dokumentace.
Jak funguje vzorkovací ventil Unique?
Vzorkovací ventil Unique Alfa Laval se skládá z těla ventilu, pohonu a membránového těsnění. Gumové membránové těsnění je umístěno na dříku pohonu a funguje jako pružná zátka. Tělo ventilu je vyrobeno z jednoho kusu nerezové oceli, což eliminuje potřebu svařování. Tím se předchází vzniku pórů a prasklin ve svarech a snižuje se riziko bakteriálního usazování, což činí tento ventil ideálním řešením pro hygienické aplikace vzorkování.
Sortiment a příslušenství
Vzorkovací ventily Unique jsou k dispozici v jedno- i dvousedlovém provedení s pracovním tlakem až 6 bar a maximální teplotou 130 °C. Membránová těsnění jsou vyrobena z EPDM nebo silikonu schválených FDA. Na výběr jsou manuální nebo pneumatické pohony. Další možnosti zahrnují různé typy těla ventilu, připojení, pohonů a příslušenství podle vašich potřeb vzorkování.
Příslušenství pro vzorkování
Alfa Laval nabízí širokou škálu kvalitního příslušenství pro vzorkování, které uživatelům poskytuje komplexní řešení. Patří sem zpětné ventily, rychlospojky, pojistný ventil pro parní sterilizaci a parní generátor Alfa Laval, který umožňuje parní sterilizaci i tam, kde není k dispozici stálý přívod páry.
| Typ ventilu | Velikost | Typ produktu | Max. velikost částic |
|
Jednosedlový Dvousedlový |
Typ 4 | Nízká viskozita | Až 2,5 mm |
|
Jednosedlový Dvousedlový |
Typ 10 | Vysoká viskozita | Až 7 mm |
|
Jednosedlový Dvousedlový |
Typ 25 | Velmi vysoká viskozita | Až 20 mm |
Konfigurace s pneumatickým pohonem
Vzorkovací ventil Unique Alfa Laval lze vybavit manuálním nebo pneumatickým pohonem. Pneumatický pohon umožňuje dálkové vzorkování a lze jej doplnit o indikační spínač pro sledování polohy ventilu.
V jednosedlové konfiguraci pneumatický pohon otevírá a zavírá ventil.
U dvousedlového vzorkovacího ventilu pneumatický pohon navíc zajišťuje úplnou sterilizaci celého sedla ventilu a potrubních spojů.
Katalog "Na dosah ruky"
Katalog hygienických zařízení „Na dosah ruky“ obsahuje produktové letáky, odkazy na animace, brožury a seznamy produktů k objednávání.
CAD portál
CAD portál Alfa Laval je důležitou platformou pro stahování podrobných informací o produktech, 2D nákresů a 3D modelů produktů.
Servisní služby
Naše globální servisní síť vám poskytne díly a odborné znalosti, ať jste kdekoli a kdykoli je budete potřebovat. Zajištěním delší doby provozuschopnosti, dostupnosti a optimalizace vám pomáháme zajistit klid a maximalizovat návratnost investic. Ve spolupráci s vámi můžeme naše služby začlenit do servisní smlouvy Alfa Laval, která vám zajistí předvídatelný a bezproblémový provoz.
Získejte podrobnější informace o naší nabídce služeb
Náhradní díly a servis
Řešení problémů a odstraňování závad Technická podpora
Vyhledávání sériového čísla Certifikace
V případě jakýchkoli dotazů nás neváhejte kontaktovat.
Flexibilní řešení vzorkovacích ventilů
Jednosedlové vzorkovací ventily Unique
Navržené pro standardní hygienické vzorkování, jednosedlové vzorkovací ventily mají dvě polohy: otevřeno a zavřeno. Snadno je lze upgradovat na dvousedlový ventil výměnou rukojeti nebo pohonu pomocí sady pro rozšíření.
Otevřená poloha pro zahájení vzorkování
Manuální ventil: otočte rukojetí proti směru hodinových ručiček pro otevření ventilu.
Pneumatický ventil: otevřete ventil aktivací pohonu.
V otevřené poloze jsou dřík ventilu a membrána zasunuty, což umožňuje volný průtok produktu ventilem.
Zavřená poloha pro sterilizaci
Manuální ventil: pro ukončení vzorkování a uzavření ventilu otočte rukojetí ve směru hodinových ručiček.
Pneumatický ventil: uzavřete přívod vzduchu.
Tímto krokem se zastaví průtok a kanál mezi připojovacími hadicemi je k dispozici pro sterilizaci. Pokud se pro sterilizaci používá pára (SIP), doporučujeme použít volitelný pojistný ventil na výstupu.
Jako volitelné příslušenství nabízí Alfa Laval parní generátor, který umožňuje parní sterilizaci i tam, kde není trvalý přívod páry.
Nová úroveň přesnosti s patentovanou technologií
Jednosedlová technologie může představovat výzvu pro úplnou sterilizaci. V zavřené poloze se membránové těsnění dotýká sedla ventilu – tato místa jsou kvůli těsnému kontaktu prakticky nečistitelná a mohou zde zůstávat zbytky produktu a mikroorganismy. Vyšší úroveň bezpečnosti zajistí unikátní dvousedlová technologie Alfa Laval. Jednosedlovou verzi lze snadno upgradovat na dvousedlový vzorkovací ventil Unique pomocí jednoduché sady.
Dvousedlové vzorkovací ventily Unique
Speciálně navržené dvousedlové vzorkovací ventily Unique jsou ideální volbou pro aplikace vyžadující vyšší čistitelnost. Patentovaná dvousedlová technologie zajišťuje důkladnější čištění a sterilizaci sedla ventilu i potrubních spojů. Ventil je určen pro skutečně sterilní vzorkování a nabízí tři polohy: otevřeno, zavřeno a sterilizace.
Otevřená poloha pro zahájení vzorkování
Manuální ventil: otočte rukojetí proti směru hodinových ručiček pro otevření ventilu.
Pneumatický ventil: připojte vzduch k otevřené pozici. Tím se zasune dřík ventilu a membránové těsnění, což umožní volný průtok produktu ventilem.
Zavřená poloha pro ukončení vzorkování
Manuální ventil: otočte rukojetí ve směru hodinových ručiček.
Pneumatický ventil: uzavřete přívod vzduchu k otevřené pozici.
Sterilizační poloha
Manuální ventil: otočte rukojetí ve směru hodinových ručiček do pozice pro páru.
Pneumatický ventil: připojte vzduch k parní pozici. Tím se vnitřní vřeteno ventilu zasune do vnitřního sedla a zastaví průtok produktu ventilem. Zároveň se vnější vřeteno ventilu zasune a membránové těsnění se od sedla odtáhne. Tím jsou obtížně dostupné plochy sedla vystaveny a umožněna důkladná sterilizace, což činí dvousedlový vzorkovací ventil Unique spolehlivou volbou pro 100% reprezentativní vzorkování.
Jako volitelné příslušenství nabízí Alfa Laval parní generátor, který umožňuje parní sterilizaci i tam, kde není trvalý přívod páry.
