Pojistný ventil
Pojistný ventil Alfa Laval chrání vaše zařízení, životní prostředí i zdraví a bezpečnost vašich pracovníků. Toto bezpečnostní zařízení je navrženo tak, aby se otevřelo a uvolnilo nadměrný tlak z nádrží nebo zařízení a poté znovu zavřelo a bránilo dalšímu uvolňování kapaliny, když se systém vrátí do normálu.
Uvolnění přetlaku
Ke zvýšení tlaku uvnitř nádob nebo soustav může docházet v důsledku zablokovaného vypouštěcího otvoru, tepelné expanze, chemických reakcí nebo kombinace těchto událostí. Pojistný ventil Alfa Laval je navržen tak, aby pružně uvolňoval přetlak z nádob nebo zařízení v libovolnou dobu a za jakýchkoli okolností. Jako poslední a stěžejní součást prevence nehod je kvalitní hygienický pojistný ventil důležitou součástí vašeho provozu.
Dokonalé dimenzování
V závislosti na příčinách přetlaku může být nutné vypustit různý hmotnostní nebo objemový průtok. U tohoto typu proměnlivého průtoku je nezbytně nutný dokonale dimenzovaný pojistný ventil. Pojistný ventil Alfa Laval se dodává v rozměrech od DN25 do DN100 s pružinovým nastavením tlakového rozsahu 0,2 až 12,0 bar v závislosti na velikosti ventilu.
Spolehlivá ochrana
Pojistný ventil Alfa Laval je navržen tak, aby se v potenciálně nebezpečných situacích při předem určeném nastaveném tlaku otevřel. Proti síla stlačené pružiny, která udržuje ventil zavřený pod nastaveným tlakem, vzniku přetlaku na vstupu ventilu působí síla směřující k otevření pojistného ventilu. Jakmile se tyto síly vyrovnají, ventil se otevře a tlak klesne, což nakonec vede k opětovnému zavření ventilu, až se systém vrátí do normálního stavu.
Pojistný ventil
- Speciální ochrana. Bezpečnostní ventil Alfa Laval poskytuje spolehlivou ochranu před nákladnými a ničivými nehodami.
- Schváleno PED. Kalibrována na požadovanou hodnotu tlaku, uzavřena a dodávána s odpovídajícím certifikátem PED.
- Hygienický design. Navrženo k odstranění nehygienických netěsností a přetékání během a po tlakové špičce.
Katalog produktů
Jak to funguje

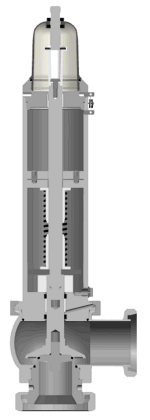

Konstrukce
Pojistný ventil Alfa Laval se dodává v rozměrech od DN25 do DN100 s pružinovým nastavením tlakového rozsahu 0,2 až 12,0 bar.Ventil může být pneumatický nebo ručně ovládaný.Pojistný ventil Alfa Laval je kalibrován na požadovanou nastavenou hodnotu tlaku, utěsněn a dodává se s odpovídajícím certifikátem PED.
Princip činnosti
Uzavírací síla v pojistném ventilu Alfa Laval je aplikována stlačenou pružinou s nastaveným tlakem větším než provozní tlak.
V potenciálně nebezpečných situacích se při předem určeném nastaveném tlaku ventil otevře.Síla pružiny působí ve směru zavírání a síla vytvořená tlakem na vstupu pojistného ventilu působí ve směru otevírání.V určitém okamžiku dojde k vyrovnání těchto sil a ventil provede počáteční vypuštění, kterým se uvolní tlak.
Relieve excess pressure
Pressure can build inside vessels or systems due to blocked discharge, thermal expansion, chemical reactions, or a combination of these events. The spring-loaded relief valve is designed to flexibly relieve excess pressure from vessels or equipment at all times and under any circumstances. As the last and vital component in accident prevention, a high-quality, hygienic safety valve is an essential part of your operations.
Get the perfect fit
Depending on the causes of excess pressure, a different mass or volume flow may need to be discharged. With this type of variable flow, a perfectly fitted safety valve is essential. The Alfa Laval Safety Valve comes in sizes from DN25 to DN100 with a spring-loaded set pressure range between 0.2 and 12.0 bar depending on the size of the valve.
Reliable protection
In a potentially dangerous situation, the Alfa Laval Safety Valve is designed to open at a predetermined set pressure. The compressed spring force, which keeps the valve closed below the set pressure, is forced open when pressure builds up at the inlet of the safety valve. As these forces balance out, the valve will discharge and decrease pressure, ultimately reclosing as the system returns to normal.
