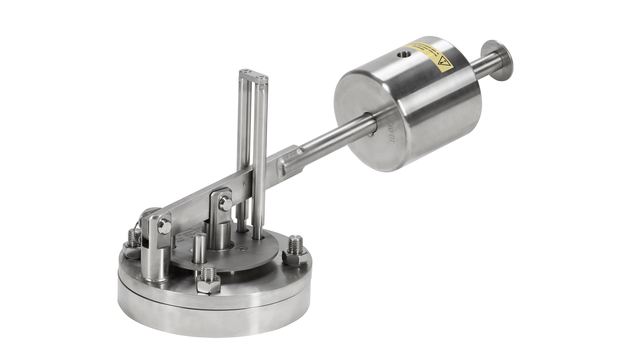

SB Přetlakový ventil

Pojistný ventil Alfa Laval SB je hygienický bezpečnostní ventil, který odvádí přebytečnou kapalinu způsobující přetlak v procesní nádrži nebo nádobě v důsledku přeplnění. Když tlak v nádrži překročí předem nastavenou hodnotu, pojistný ventil se otevře, aby v případě přeplnění kapaliny vypustil tekutinu, a uzavře se, když tlak v nádrži nebo nádobě klesne pod nastavenou hodnotu. Tím se zabrání poškození nádrže nebo nádoby a zajistí se bezpečný provoz.

Navrženo pro plynulé odlehčení přetlaku z nádob nebo zařízení

Úsporný a hygienický design
Ochrana proti přeplnění a natlakování nádrže
Špičková hygiena
Přizpůsobeno tak, aby splňovalo požadavky každého procesu
Jednoduché na čištění

Tento přetlakový ventil je určen k ochraně tlakových nádrží a nádob používaných v hygienických procesních linkách v pivovarnictví, mlékárenství, potravinářství, nápojovém průmyslu a mnoha dalších odvětvích. Ventil lze integrovat do systému SCANDI BREW® tank top.

Jak funguje přetlakový ventil?

Konstrukce

Přetlakový pojistný ventil Alfa Laval SB je pojistný ventil s protizávažím. Je kompatibilní s normami PED 97/23 / EC, EN 4126-1 a EN 764-7 a je k dispozici ve dvou verzích:

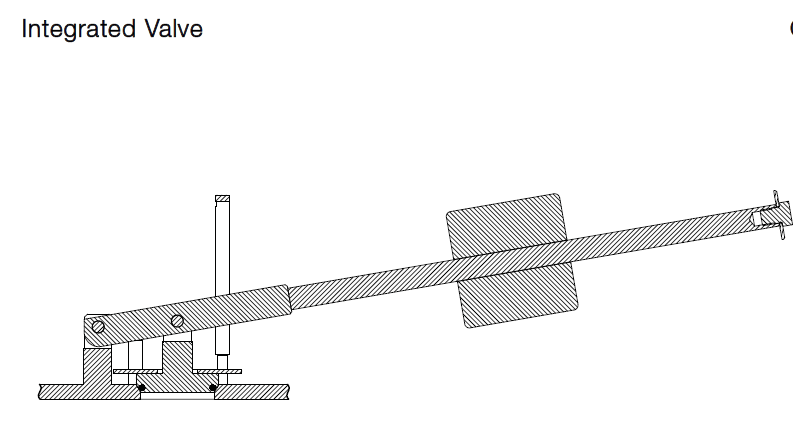

Integrovaný v systému SCANDI BREW^® na vrcholu nádrže.

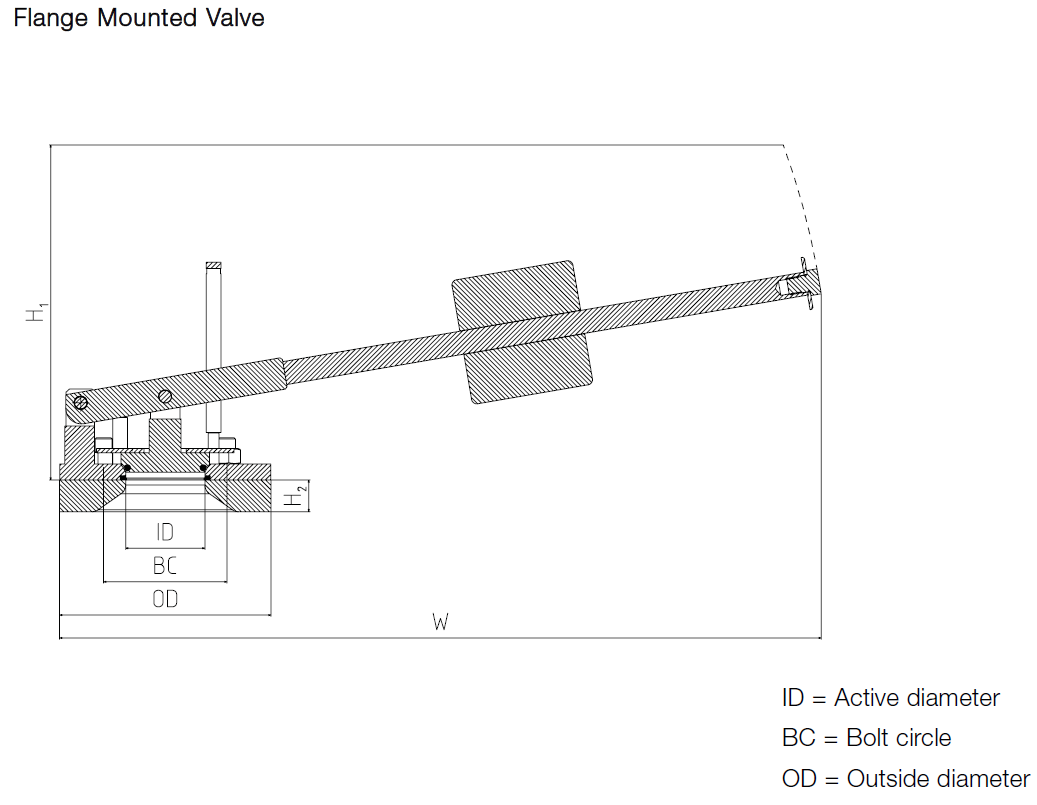

S montáží na vlastní navařovací přírubě

Princip činnosti

Přetlakový pojistný ventil je dodáván s protizávažím nastaveným a zajištěným na předem nastaveném tlaku, který splňuje požadavky zákazníka na otevírací tlak.Pokud tlak v nádrži překročí přednastavenou hodnotu otevření, ventil přebytečný tlak uvolní.

Přednastavený otevírací tlak musí být nastaven na hodnotu, která je nad provozním tlakem nádrže:o 0,1 bar vyšší pro pracovní tlaky <1 bar a o 10 % vyšší pro pracovní tlaky ≥ 1 bar.

Ventil by měl být uložen vodorovně.Přípustný sklon je až 10°, ale rameno páky musí pak směřovat dovnitř směrem ke středu cylindrokonické horní části nádrže.

Čištění na místě (CIP)

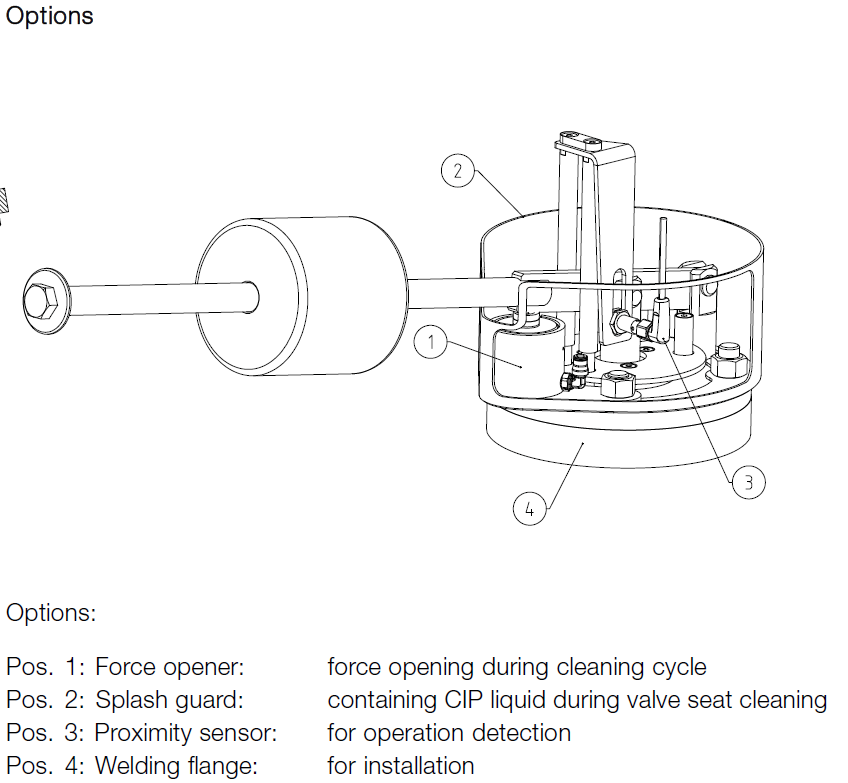

Čištění ventilu se provádí v zavřené poloze hlavicí pro čištění nádrže.Tento postup však nezahrnuje čištění sedla ventilu.Pro zařazení ventilového sedla jako nedílné součásti cyklu čištění je k dispozici volitelný pneumatický otvírací mechanismus a volitelný ochranný kryt.
