SB membránové vzorkovací ventily

SB membránový vzorkovací ventil Alfa Laval je kompaktní a cenově efektivní řešení pro odběr objemových nebo aseptických vzorků z tanků a potrubí v pivovarech i dalších hygienických provozech, jako je potravinářství a mlékárenství, a to za sterilních podmínek. Tento aseptický vzorkovací ventil je vhodný i pro velmi viskózní produkty, například kvasnice, a zaručuje minimální riziko kontaminace, vysokou přesnost, vynikající opakovatelnost a spolehlivost.

Bezpečný a spolehlivý odběr vzorků přímo v potrubí v kompaktním provedení

Aseptický a sterilizovatelný ventil zajišťuje hygienický odběr vzorků při nízkých pořizovacích nákladech
Žádné riziko kontaminace vzorku: konstrukce umožňuje účinnou sterilizaci alkoholem nebo párou před i po každém odběru
Flexibilní možnosti odběru: k dispozici v manuálním provedení, manuálním s mikroportem pro injekční jehlu nebo v pneumatické verzi
Spolehlivost – ventil je dimenzován na tlak až 10 bar
Bezpečné postupy odběru vzorků

Univerzální hygienická konstrukce: Tělo ventilu je vyrobeno z jednoho kusu nerezové oceli a má hladký, bezspárový povrch. Díky absenci svarů nehrozí vznik pórů ani prasklin, které by mohly vést k usazování bakterií. Tento vysoce univerzální aseptický vzorkovací ventil je dostupný v několika variantách, aby byla zajištěna spolehlivost a bezpečnost odběru vzorků pro široké spektrum aplikací.

Jak funguje membránový vzorkovací ventil?

Princip funkce

Inline vzorkovací ventil je dostupný ve třech variantách připojení: k tanku, potrubí nebo se závitem. Všechny typy fungují na stejném principu. Před otevřením ventilu se uzávěr nasadí na horní hadicovou přípojku. Otočením rukojeti do vodorovné polohy začne vzorek proudit spodním výstupem. Po vrácení rukojeti do svislé polohy se ventil uzavře a rukojeť lze v případě potřeby odejmout. Aseptický odběr vzorku je možný pomocí speciálního typu ventilu s mikroportem – po sejmutí červeného krytu lze přes centrální kanál membránou zavést injekční jehlu a odebrat vzorek i při uzavřeném ventilu. Po odběru vzorku je nutné ventil propláchnout vodou nebo alkoholem. Ventil lze sterilizovat alkoholem nebo párou.

Volitelně nabízí Alfa Laval i parní generátor, který umožňuje sterilizaci párou i tam, kde není trvalý přívod páry.

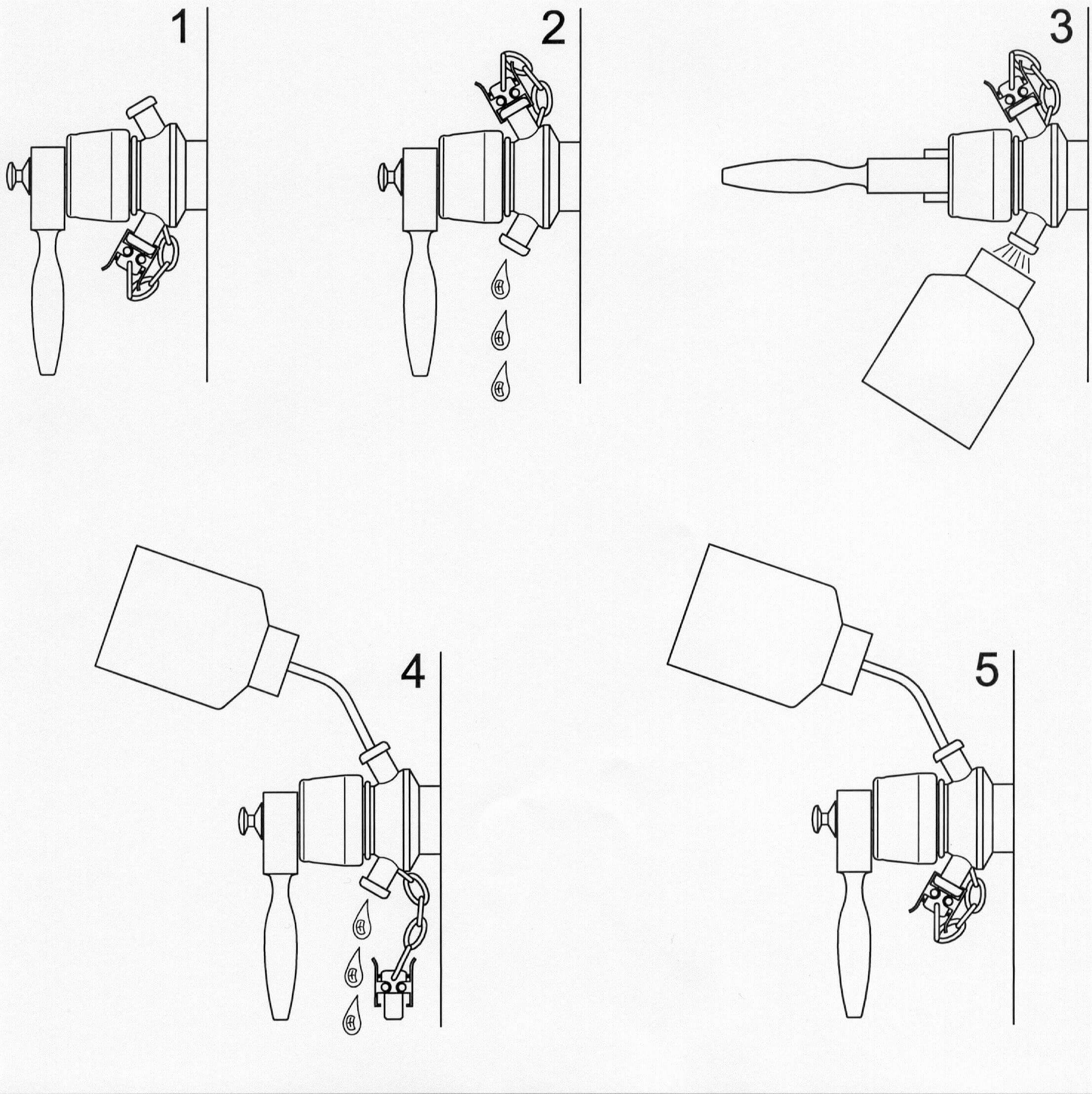

Funkce a čištění

Ventil je utěsněn alkoholem
Alkohol se vypustí a ventil lze sterilizovat párou
Odběr vzorku
Propláchnutí ventilu vodou/alkoholem
Utěsnění ventilu alkoholem

Technologie

Vzorkovací ventily Alfa Laval se skládají z těla ventilu, pohonu a membránového těsnění umístěného na dříku pohonu, které funguje jako pružná zátka. Ventil se sterilizuje přímo na místě alkoholem nebo párou. Membrána těsně přiléhá k produktu, což zajišťuje reprezentativní odběr vzorků a opakovatelné výsledky bez rizika sekundární kontaminace.

Aseptický vzorkovací ventil je dostupný ve třech variantách provedení pohonu:

Manuální – pro ruční ovládání
Manuální s mikroportem – pro ruční ovládání nebo odběr vzorku pomocí injekční jehly, která pronikne membránou
Manuální s pneumatickým ovládáním – pro ruční nebo pneumatické ovládání, když je ventil napojen na potrubí pro automatizovaný odběr vzorků. V tomto případě je ventil vybaven přípojkami pro potrubí.

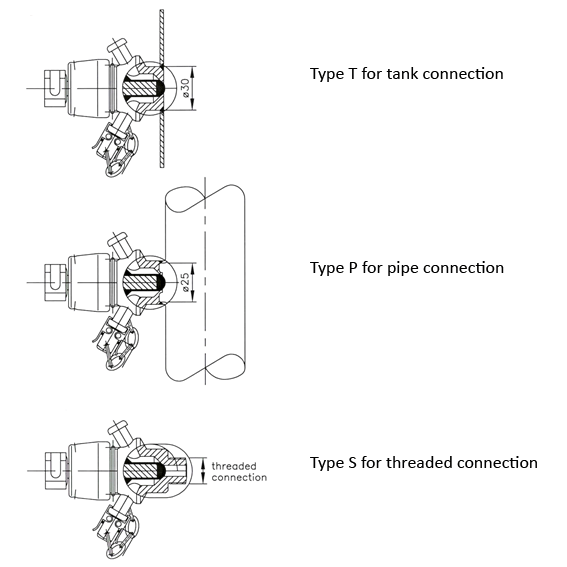

Membránový vzorkovací ventil je dostupný ve třech různých variantách montáže:
