Vzdušník

Pojistné ventily Alfa Laval zabraňují vytváření podtlaku nebo přetlaku uvnitř nádrží nebo nádob používaných při výrobě piva, v potravinářském a nápojovém průmyslu, při výrobě kosmetických prostředků a v biofarmaceutickém odvětví.

relief valve front 640x360

Ochrana proti přetlaku

K ochraně proti přetlaku a podtlaku při plnění nebo vyprazdňování nádrží s kapalinami jsou dvoucestné pojistné ventily Alfa Laval umístěny na horní části atmosférické nádrže v hygienických procesních linkách.

Produktová řada

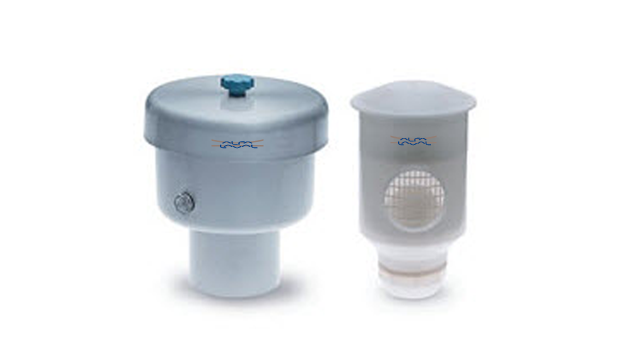

Řada pojistných ventilů (RV) Alfa Laval se skládá ze dvou modelů vyrobených buď z polyetylénu, nebo z nerezavějící oceli AISI 304/316. Model z polyetylénu je určen pro produkty s rychlostí proudění do 800 hl/h a je k dispozici ve čtyřech různých standardních velikostech: RV130, RV400, RV400A a RV800. Model z nerezové oceli je určen pro přísnější hygienické požadavky. Zpracovává produkty s rychlostí proudění až do 1000 hl/h a je k dispozici ve dvou různých standardních velikostech: RV600 a RV1000.

Výhody produktu

  • Ochrana proti přetlaku
  • Navrženo pro rychlost proudění produktu do 800 hl/h
  • Atmosférická nádrž v hygienických procesních linkách

Jak to funguje

Princip činnosti

Dvoucestné pojistné ventily Alfa Laval umožňují: (1) stlačenému vzduchu unikat pomocným průchodem z nádrže, aby se zabránilo vzniku přetlaku v nádrži při jejím plnění a (2) vzduchu v okolí nádrže proudit pomocným průchodem do nádrže, aby se zabránilo vzniku podtlaku v nádrži při jejím vyprazdňování.

Polyetylénový pojistný ventil

U polyetylenových pojistných ventilů Alfa Laval je uvnitř každé ze dvou ventilových komor skleněná nebo polyetylénová kulička. Když se nádrž plní, kulička uvnitř jedné z komor se nadzvedne, aby vzduchu umožnila proudit z nádrže. Při vyprazdňování nádrže se naopak nadzvedne kulička uvnitř druhé komory, aby vzduchu umožnila proudit do nádrže.

Nerezový dvoucestný pojistný ventil

Princip činnosti dvoucestných pojistných ventilů Alfa Laval z nerezové oceli je stejný jako u polyetylenových pojistných ventilů Alfa Laval, ale místo skleněné nebo polyetylénové koule používají k regulaci průtoku vzduchu olejovou lázeň.Tyto pojistné ventily mají v dolní části ventilu olejovou lázeň, která filtruje atmosférické nečistoty, které mohou při vypouštění nádrže vstupovat přes pojistný ventil.Zabraňují průniku nečistot do nádrže a tím zajišťují hygienu a kvalitu produktu.
