Rozebíratelné deskové výměníky tepla
Společnost Alfa Laval se nespokojí s průměrem. Ať už se jedná o naši řadu víceúčelových průmyslových výměníků; řadu průmyslových polosvařovaných výměníků pro chlazení a náročné procesy; řadu hygienických zařízení pro použití v potravinářském, nápojovém a farmaceutickém průmyslu; nebo specializovanou řadu zařízení pro kondenzaci, odpařování a zpracování vláknitých médií – vždy volíte nízké pořizovací náklady a vyšší účinnost i bezpečnost.
Rozebíratelné deskové výměníky tepla splňující nejnovější požadavky
- Účinnost - až o 30 % vyšší účinnost
- Kompaktní jednotky – úspora místa, snadná obsluha a údržba
- Maximální doba provozuschopnosti – menší zanášení, namáhání, opotřebení a koroze
- Flexibilní – snadno přizpůsobitelný změnám funkčních požadavků
- Nejvyšší tepelná účinnost a blízké přiblížení teplot
Naše rozebíratelné deskové výměníky tepla optimalizují přenos tepla díky velké ploše povrchu vlnitých desek, které odvádějí teplo z jednoho plynu či kapaliny do druhého plynu či kapaliny. Vysoká účinnost a vynikající spolehlivost i kompaktní provedení znamená investici do nejatraktivnější možné konfigurace podle objednávky po celou dobu životnosti zařízení. A nesmíme zapomínat ani na úspory energie a nízkou ekologickou stopu.
Přizpůsobeno novým energetickým podmínkám
Concept Zero - Neviditelná revoluce
Koncept Zero je naší vizí a cílem vyrobit do roku 2030 první uhlíkově neutrální výměník tepla na světě. Bude to výměník tepla využívající ocel bez fosilních zdrojů a recyklovaný materiál v těsnění. Výměník tepla je navíc připraven tak, aby jej bylo možné snadno recyklovat. Již nyní je to obrovský krok na cestě k plně uhlíkově neutrálnímu výměníku tepla.
Desky a těsnění
Tvar profilovaných desek optimalizuje přenos tepla využitím velké, přesto kompaktní plochy, přes kterou dochází k výměně tepla mezi dvěma proudícími médii.

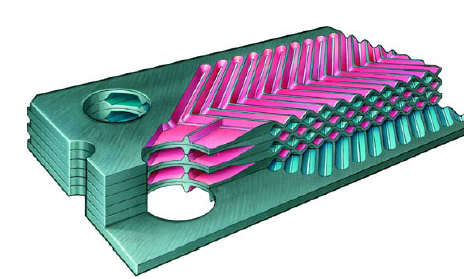

Desky výměníku tepla jsou protlačované vzorem rybí kosti. Pokud se k sobě desky natočí pod úhlem 180°, vzniknou mezi nimi kanály, které umožňují turbulentní proudění média, čímž se vytvářejí vysoké součinitele prostupu tepla a podmínky podporující samočištění výměníku.
Změna způsobu vytlačování desek umožňuje použití výměníku v různých procesech, a to i v případě médií s obsahem pevných částic.
Distribuční oblast
Distribuční oblast desky zajišťuje rovnoměrný tok kapaliny po celé desce, čímž je dosaženo maximálního přenosu tepla. Optimalizovaná distribuce proudění brání také zanášení nečistotami a nerovnoměrnému rozložení teplot, takže výkon v průběhu času setrvává konstantní bez zbytečných energetických ztrát, nákladů na údržbu i neplánovaných odstávek.
Těsnění jsou klíčovou podmínkou vysokého výkonu výměníku tepla. Těsnění a desku konstruujeme společně tak, aby bylo dosaženo optimálního utěsnění. Oba tyto prvky pak jsou přizpůsobeny konkrétní funkci výměníku tepla. Správný profil, šířka, tloušťka i typ a složení polymeru představují obrovský rozdíl ve výsledném riziku předčasného úniku kapaliny a riziku poškození těsnění či desky. Přínosem pro vás je dlouhá životnost těsnění, méně prostojů a nižší náklady na údržbu.
Profil těsnění
Lepení těsnění
Speciální typy desek

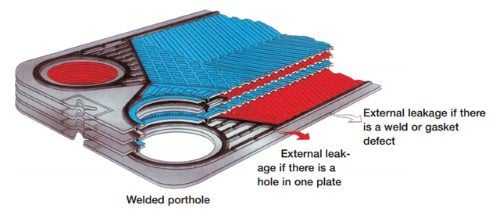

Dvoustěnné rozebíratelné deskové výměníky tepla
Určeno pro použití s kapalinami, které nelze mísit. Brání kontaktu unikající kapaliny s kapalinou v druhém okruhu.

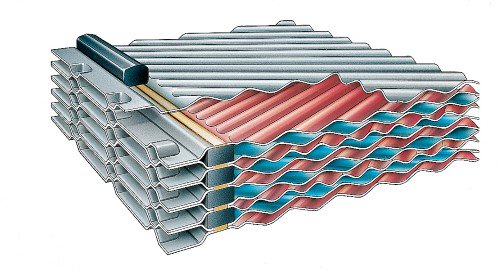

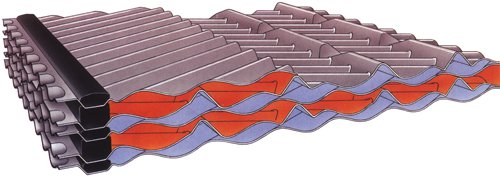

Desky s širokými mezerami
Ideální pro kapaliny obsahující vlákna nebo hrubé částice. Desky jsou navrženy tak, aby ve vstupu nevznikaly usazeniny tuhých látek.
Polosvařované desky
Umožňují manipulaci s agresivními a náročnými kapalinami a zároveň rozšiřují škálu provozních tlaků.
Další informace o polosvařovaných deskových výměnících tepla
Grafitové nekovové desky Diabon®
Kompozit z taveného grafitu a fluoroplastu poskytuje vynikající odolnost vůči korozi.
Jak deskové výměníky tepla fungují
Základní princip výměníků tepla je relativně jednoduchý – ohřev respektive chlazení jednoho média přenosem tepla mezi tímto médiem a médiem druhým.
U rozebíratelných deskových výměníků tepla jsou desky vybaveny elastomerovými těsněními, která utěsňují kanály a navádějí média do střídajících se kanálů. Mezi rámovou deskou a přítlačnou deskou je namontován svazek desek. Desky jsou stlačeny stahovacími šrouby instalovanými mezi těmito deskami. Desky s kanály a přítlačná deska jsou zavěšeny na horní nosné tyči a do požadované polohy fixovány spodní vodicí tyčí. Obě tyto tyče jsou připevněny na podpěrném nosníku. Konstrukce umožňuje snadné čištění a jednoduchou změnu kapacity (odstraněním nebo přidáním desek).
Teplosměnná plocha rozebíratelných deskových výměníků tepla sestává z několika vlnitých desek zabudovaných mezi rámovou a přítlačnou desku tak, aby zachovávaly tlak. Těsnění desky utěsňují. Kapaliny standardně výměníkem tepla protékají protisměrně. Toto uspořádání zajišťuje největší možnou tepelnou účinnost. Zároveň umožňuje využití metody malého rozdílu teplot, kdy je teplotní rozdíl mezi vystupujícím procesním médiem a vstupujícím servisním médiem minimální.
U médií citlivých na teplo nebo viskózních médií lze použít i souproudý tok, aby se při vstupu do výměníku tepla setkala nejchladnější kapalina s tou nejteplejší. Tím se minimalizuje riziko přehřátí nebo zamrznutí média.
Desky jsou k dispozici s různou hloubkou prolisu, s různými úhly vzoru rybí kosti a s různými profily zvlnění, ve všech případech pečlivě navrženými a zvolenými k dosažení optimálního výkonu. V závislosti na zamýšlené aplikaci má každá řada výrobků své vlastní desky se specifickými vlastnostmi.
Distribuční oblast zajišťuje rovnoměrné rozložení kapaliny po celé teplosměnné ploše a zabraňuje vzniku zón bez proudění, kde by mohlo dojít k zanášení.
Vysoce turbulentní proudění mezi deskami zrychluje přenos tepla, důsledkem čehož dochází k tlakové ztrátě. Naši technici vám pomohou s navržením a výběrem nejvhodnějšího modelu i konfigurace pro vaši aplikaci tak, aby poskytovaly maximální tepelný výkon při minimální tlakové ztrátě.
