Výměníky tepla
Výměníky tepla se používají při ohřevu, chlazení, rekuperaci tepla, odpařování a kondenzaci. Používají se v různých oblastech, od klimatizací, průmyslového chlazení, chlazení motorů a výroby potravin až po náročnější procesy, jako je chemické zpracování, těžba ropy a energetika.
Výměníky Alfa Laval vám nabídnou:
- Vysokou účinnost
- Spolehlivý provoz
- Snadnou instalaci
- Flexibilitu a snadné použití
- Optimální a energeticky úsporná řešení
Naše portfolio zařízení je velmi široké a zahrnuje deskové výměníky tepla, výměníky tepla se stíraným povrchem, spirálové výměníky tepla, pájené výměníky tepla a řadu dalších.
Nevíte, které výměníky tepla jsou pro vaši aplikaci nejvhodnější? Naši odborníci vám rádi poradí!

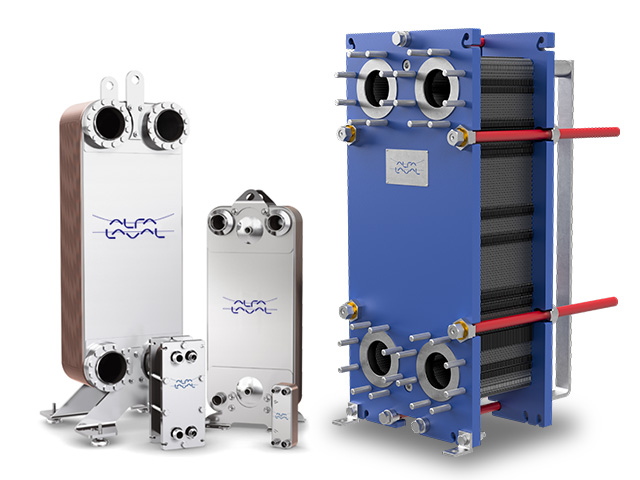

Deskové výměníky tepla
Deskové výměníky tepla přenášejí teplo z jednoho média na druhé. Výměník tepla přenáší tepelnou energii z jednoho média na druhé, kdy médium může být kapalné, plynné nebo ve fázovém přechodu plyn/kapalina.
Naše deskové výměníky tepla optimalizují přenos tepla s využitím velkých vlnitých desek, které přenášejí teplo z jednoho plynu nebo kapaliny do druhého.

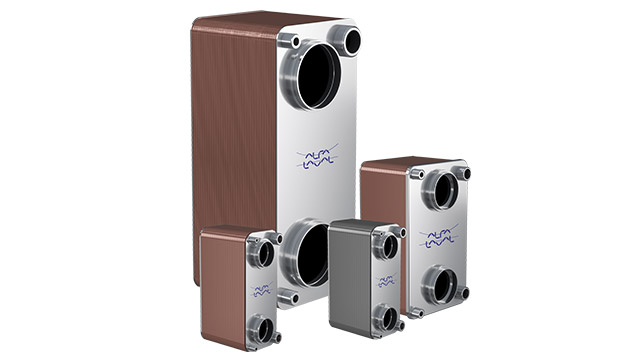

Pájené výměníky tepla nabízí dlouhou životnost a odolávají vysokým teplotám a extrémně vysokým výpočtovým tlakům.

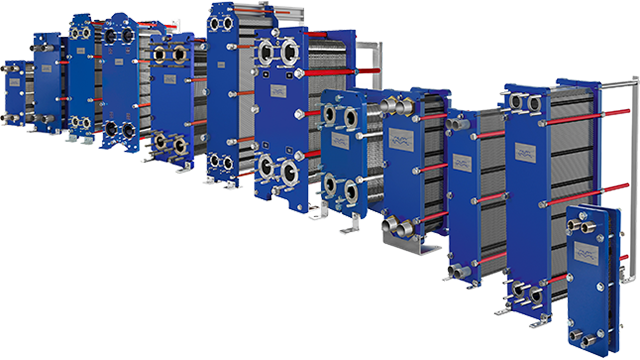

Rozebíratelné deskové výměníky tepla
Ideální volba pro:
- Přenos tepla mezi plyny nebo kapalinami
- Jednotlivé aplikace
- Měnící se požadavky – snadná a flexibilní úprava výměníku tepla
Výhody:
- Vysoká energetická účinnost
- Spolehlivý provoz
- Snadný servis a nízké náklady na údržbu
- K dispozici je certifikace AHRI
Ideální volba pro:
- Extrémní teploty (až 225 °C)
- Malé rozměry
- Vysoký výpočtový tlak
Výhody:
- Vysoký výkon (pájené desky – měď)
- Bezúdržbové
- K dispozici je certifikace AHRI

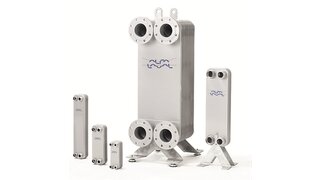

Tavně spojované deskové výměníky tepla
Ideální volba pro:
- Extrémní teploty (až 550 °C)
- Hygienické aplikace
- Zabraňují kontaminaci niklem nebo mědí při využití pitné vody/hygienických kapalin
Výhody:
- Vysoký výkon (vyrobeno ze 100% nerezové oceli)
- Bezúdržbové
- Dlouhá životnost
- K dispozici je certfikace AHRI
Deskové výměníky tepla typu kapalina-plyn
Ideální volba pro:
- Extrémní teploty (až 750 °C a ve zvláštních případech nad 1400 °C)
- Komplexní aplikace
- Použití v systémech kombinované výroby tepla a elektřiny a při chlazení stlačeného vzduchu
Výhody:
- Velmi nízká tlaková ztráta
- Vyšší tepelná účinnost
- Lehká konstrukce až o 75 % menší než srovnatelné trubkové výměníky tepla
- Speciálně navržené pro provoz s plynem
Další typy výměníků

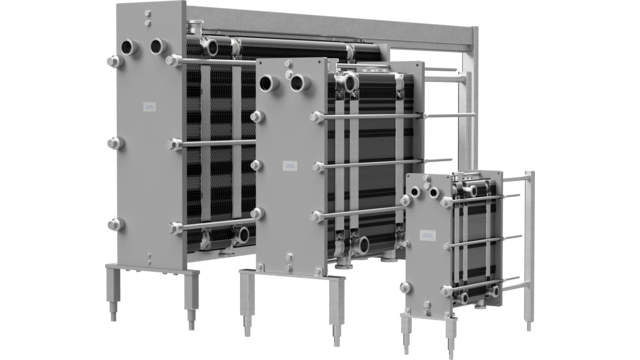

Hygienické deskové výměníky tepla
Ideální volba pro:
- Zajištění nejvyšší úrovně hygieny procesů
- Prodloužená provozní doba pro kapaliny s obsahem vláken
- Optimalizace toků médií
Výhody:
- Zvýšení energetické účinnosti až o 15 %
- Snížení tlakové ztráty až o 10 %
- Lepší hygiena a snadnější čištění
Ideální volba pro:
- Instalace kapalina-kapalina
- Dvoufázové instalace
- Vysokotlaké aplikace
Výhody:
- Méně trubek a ocelových konstrukcí
- Jednotku lze přizpůsobit individuálním potřebám
- Rychlé čištění a delší výkon
Svařované deskové výměníky tepla
Ideální volba pro:
- Práce s extrémně kontaminovanými a agresivními médii
- Práce při vyšších tlacích
- Přísné hygienické požadavky
Výhody:
- Konstrukce chráněná proti korozi
- Vyšší kapacita
- Bezpečný provoz až do 60 barů
Výhody:
- Používají se k ohřevu a chlazení kapalin v mnoha průmyslových aplikacích
- Skládají se z pláště a tradičních hladkých trubek nebo trubek s vylepšeným povrchem
- Vysoký tepelný výkon díky vylepšeným trubkám
- Tekutinami mohou být kapaliny nebo plyny
- Jedna tekutina proudí uvnitř trubek, druhá vně trubek uvnitř pláště
Výhody:
- Kompaktní výměník tepla výfukových plynů
- Navržený k rekuperaci odpadního tepla z malých plynových turbín
- Vhodný pro malé motory a teplo z průmyslových procesů
- Určený pro procesy s čistými spalinami
Online nástroje pro výběr výměníku tepla
Katalog produktů Alfa Laval
Neztrácejte čas nekonečným procházením webových stránek nebo brožur. Správné zařízení pro váš proces lze nyní vybrat rychleji než kdykoli předtím – díky nové aplikaci Alfa Laval.
Vyberte správný výměník tepla pro váš průmyslový provoz
Pro zákazníky z odvětví těžkého průmyslu je výměník tepla klíčem k úsporám, zlepšení ekonomiky a spolehlivosti provozu. Jeho správný výběr je rovněž významný pro splnění cílů v oblasti udržitelnosti. Nástroj Alfa Laval HEXpert umožní najít ideální výměnik tepla pro váš provoz rychleji než kdykoli předtím. Stačí odpovědět na několik otázek.
Výměníky tepla Alfa Laval pro optimální účinnost
Rádi se s vámi podělíme o naše znalosti. Ať už se jedná o online školení nebo naši rozsáhlou znalostní databázi: všechny naše nabídky jsou snadno dostupné a navržené tak, aby vám pomohly co nejlépe naplánovat vaše operace.
Jak funguje výměník tepla?
Seznamte se blíže s výměníkem tepla a zjistěte více o jeho fungování, způsobu přenosu tepla, možnostech připojení a typech desek a potrubí. Vše, co potřebujete vědět o teorii výměny tepla.
Výměníky tepla s certifikací AHRI
Společnost Alfa Laval nabízí výměníky tepla s certifikací AHRI. Jedná se o jediné celosvětové ověření tepelného výkonu třetí stranou, které poskytuje nezávislou záruku, že deskový výměník tepla bude fungovat podle údajů uvedených výrobcem.
Dokumentace a texty nabídek pro výběrová řízení
Shromáždili jsme užitečné nástroje pro techniky a konstruktéry, jako jsou:
- Specifikace pro výběrová řízení pro všechny deskové výměníky tepla Alfa Laval
- 3D výkresy
- Dokumentace
- Soubory BIM
Výměník tepla pro každou aplikaci
Vybíráte výměníky tepla pro svůj projekt? Naše deskové výměníky tepla lze přizpůsobit a jsou mimořádně účinné.
Výměníky tepla Alfa Laval se používají v mnoha průmyslových odvětvích, jako jsou:
- Chemikálie
- Farmaceutický průmysl
- Lodní průmysl
- Biotechnologie
- Manipulace s kapalinami
- Větrání, vytápění a klimatizace
- Procesní ohřev a chlazení
- Chlazení olejem
- Chlazení
- A další
Zaujalo vás to? Chcete vědět více? Rádi vám poradíme a najdeme pro vás ten správný výměník tepla!
Vyplňte formulář a náš zástupce vás bude brzy kontaktovat.
Na svůj výměník tepla Alfa Laval se můžete spolehnout po celou dobu jeho provozu. Náš zkušený tým techniků v terénu i v servisním centru v Brně zajistí, aby vaše zařízení fungovalo s maximální účinností po celou dobu své životnosti. Servis si můžete objednat prostřednictvím našeho kontaktního formuláře nebo u některého z našich servisních partnerů.
Potřebujete servis výměníku tepla?
Od uvedení zařízení do provozu přes údržbu a podporu až po služby modernizace a monitorování jsme vám plně k dispozici. Poskytneme vám všechny potřebné náhradní díly a služby pro vaše deskové výměníky tepla.
Instalace – zajistíme podporu při instalaci vašich deskových výměníků tepla – bezpečně, pečlivě a podle vašich požadavků.
Údržba – kvalitní repasí a používáním originálních náhradních dílů zajišťujeme delší životnost a lepší výkon vašich deskových výměníků tepla. Snižují se tak dlouhodobě celkové provozní náklady.
Servis v závodu – zajistíme vám potřebnou pomoc – telefonicky nebo přímo v závodu. Naše servisní centrum nabízí rychlou odezvu a řešení na míru.
Monitoring – pravidelně kontrolujte a servisujte své zařízení. To zajistí delší provozní dobu, vyšší bezpečnost a úsporu nákladů. Při kontrolách nebo auditech pomáháme identifikovat problémy dříve, než nastanou.
Optimalizace – chcete svůj podnik posunout na vyšší úroveň? Naši odborníci vám pomohou přizpůsobit vaše deskové výměníky tepla měnícím se požadavkům.
Jak fungují výměníky tepla a kde se používají
Výměníky tepla Alfa Laval se používají téměř ve všech výrobních odvětvích – v přibližně 100 zemích na 6 kontinentech.
Ale o co vlastně jde? Kde se používají? Co určuje jejich účinnost? A které výměníky tepla jsou vhodné pro které aplikace? Zde najdete odpovědi.
Co je to výměník tepla?
Ve fyzice a vědě se používá pojem „výměník tepla“. V praxi se však tento termín vžil pro označení zařízení, které vyměňuje nebo přenáší teplo z jednoho média na druhé. Výměník tepla přenáší tepelnou energii z jednoho média na druhé, kdy médium může být kapalné, plynné nebo ve fázovém přechodu plyn/kapalina.
Výměna tepla probíhá prostřednictvím teplosměnné plochy.
Principy fungování v závislosti na aplikaci
I když deskové výměníky tepla v podstatě „jen“ přenáší teplo z jednoho média na druhé, existuje několik principů fungování v závislosti na aplikaci. Existují například výměníky tepla, které pracují s přímým, nepřímým a polopřímým přenosem tepla. Médium může protékat výměníkem tepla:
- Protiproudem
- Souběžným proudem
- Křížovým propojením
- Protiproudem v křížovém propojení
Co určuje účinnost?
Rozhodujícím faktorem pro energetickou účinnost výměníků tepla je tepelná účinnost nebo účinnost procesu. Vyjadřuje poměr absorbované tepelné energie a uvolněné tepelné energie, tj. kolik tepla bylo skutečně předáno mezi oběma médii. 100 % je možné pouze teoreticky. Je to proto, že v praktických podmínkách uvolňují výměníky tepla vždy malé ztráty do okolí.
Jejich tepelná účinnost se proto může blížit 100 %. A to pouze v případě, že se jedná o vyspělé jednotky, jako je tomu v případě výměníků tepla Alfa Laval. Protože tepelná účinnost druhořadých výměníků tepla je až překvapivě nízká.
Zvláštní požadavky
Výměníky tepla se používají prakticky ve všech průmyslových odvětvích a oblastech použití. Někdy musí splňovat velmi náročné požadavky. Jednoduchý přenos tepla při běžných teplotách je stále relativně jednoduchý, pokud je oběma médii čistá voda.
Vysoká teplota, vysoký tlak, korozivní médium

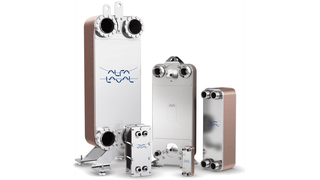

Jiná situace však nastává u aplikací s vysokými teplotami, vysokými tlaky a korozivními médii, kde jsou třeba vysoce kvalitní výměníky tepla. Například AlfaNova je deskový výměník tepla vyrobený výhradně z kyselinovzdorné oceli s použitím patentované technologie spojování desek bez použití mědi nebo niklu. To umožňuje výměník tepla používat při teplotách až 550 °C. Díky jeho jedinečné konstrukci jej lze použít v procesech, kde se vyskytují extrémně vysoké teploty a tlaky, které by standardní měděné pájené výměníky tepla poškodily. Lze jej použít i v procesech s vysokými hygienickými požadavky.
Jak vybrat výměník tepla?
Podle vašich procesních potřeb a požadavků na výkon vám pomůžeme vybrat správný výměník tepla pro vaši aplikaci. Klikněte na tlačítko, vyplňte formulář a náš odborník vás bude kontaktovat, aby vám odpověděl na váš dotaz nebo poskytl cenovou nabídku.
